单座鸭式布局多用途战斗机结构设计

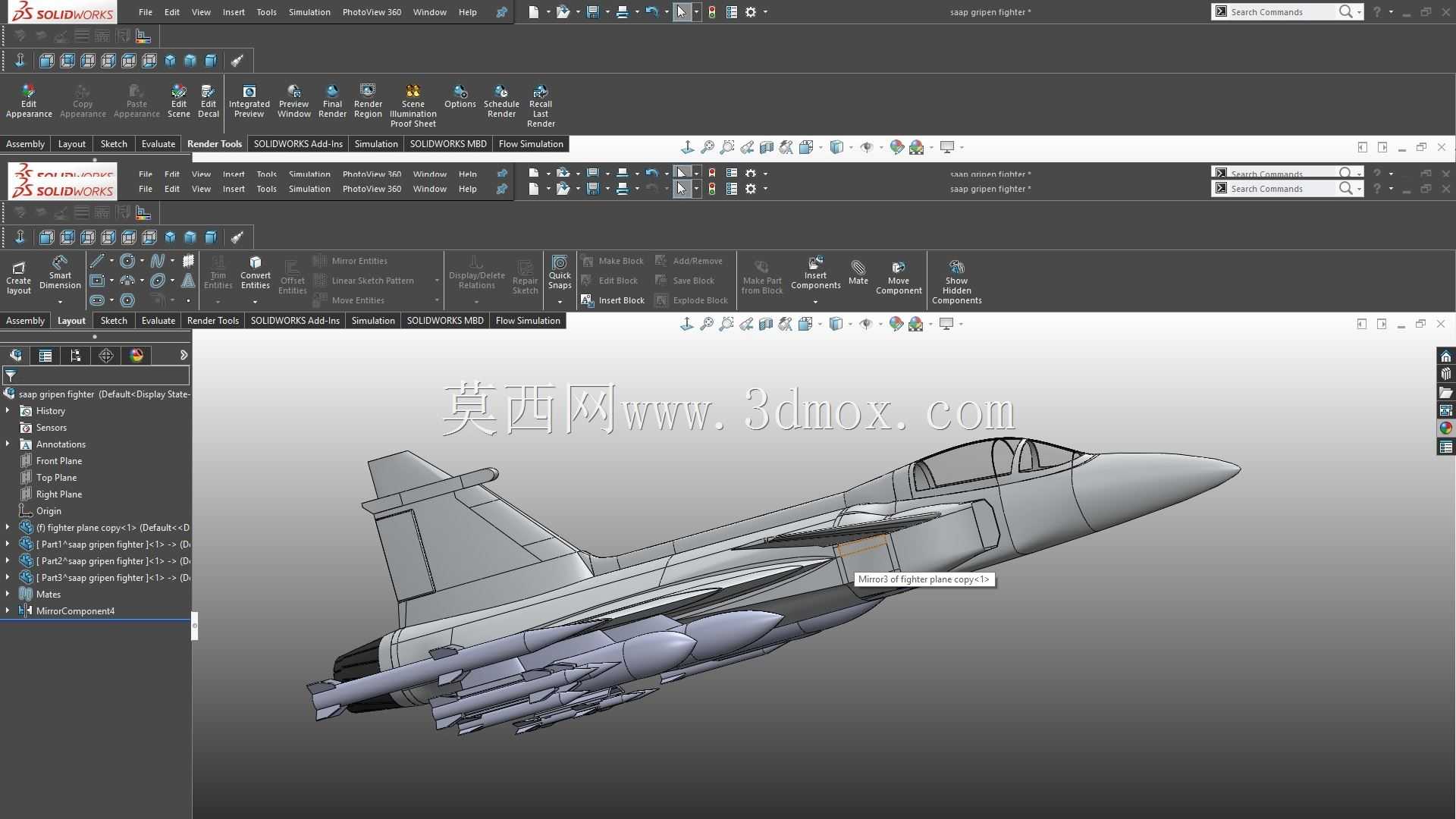

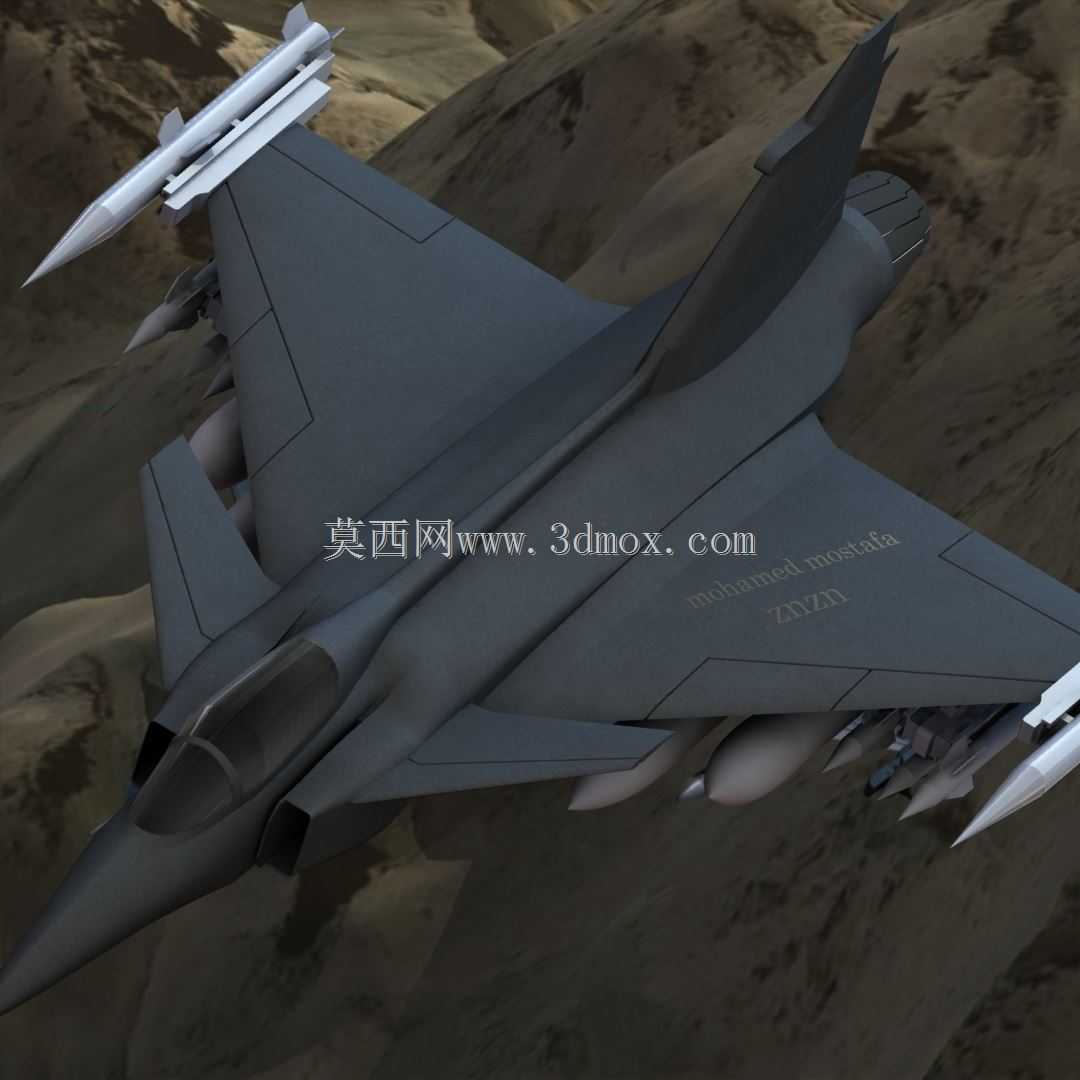

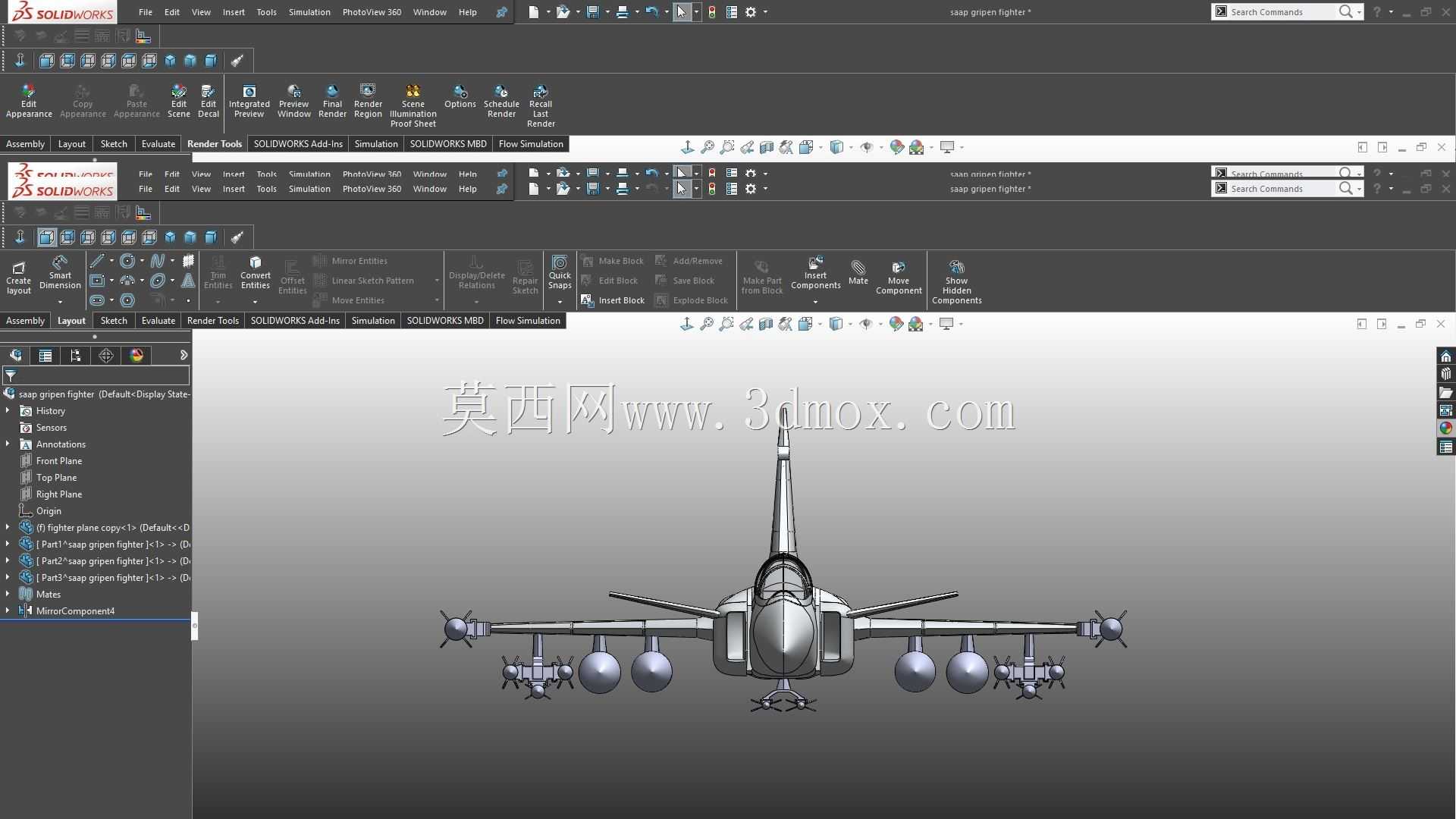

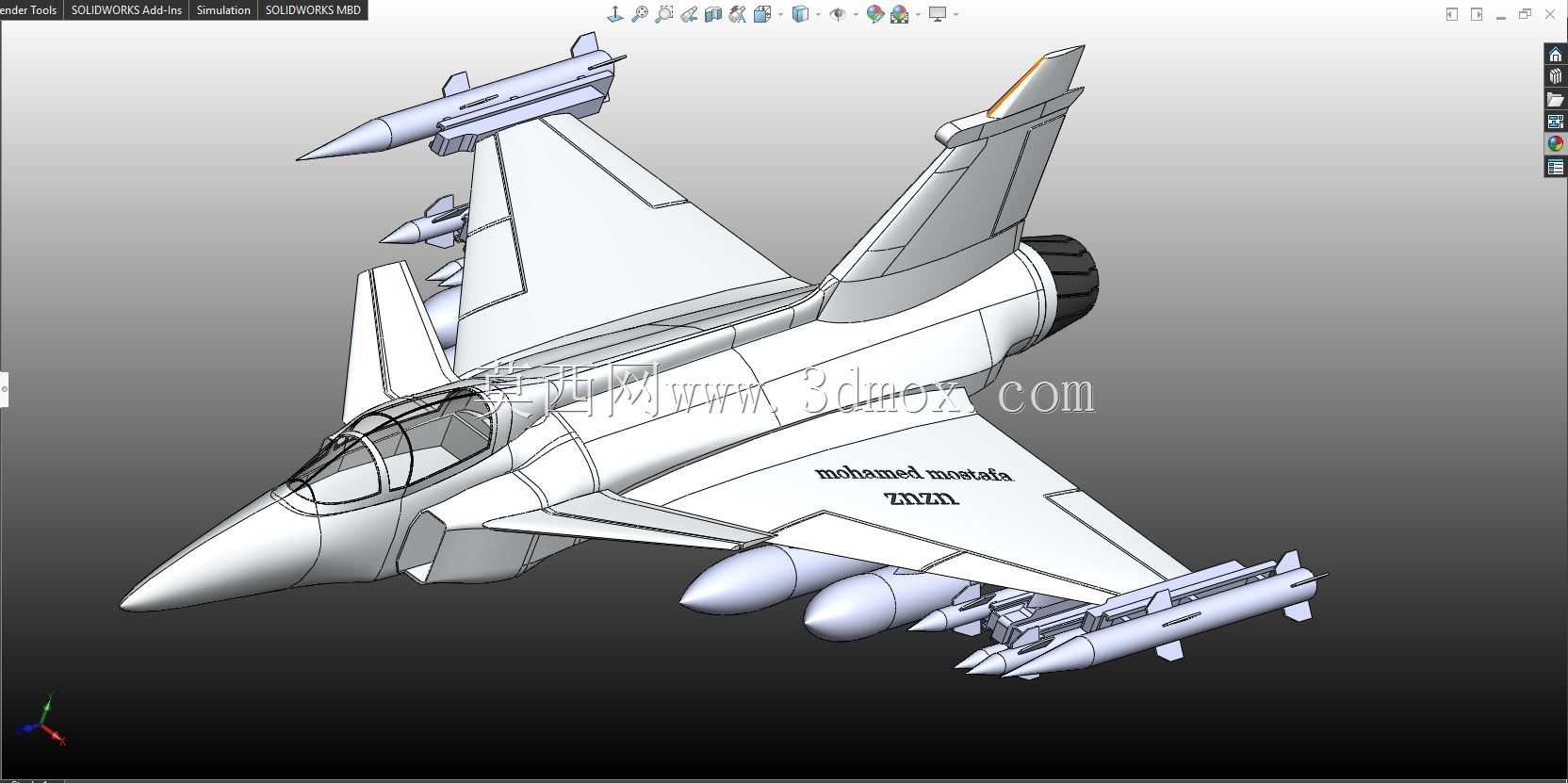

　　该三维模型呈现的是一型采用鸭式气动布局的单座单发多用途战斗机，整体设计围绕跨音速机动、短距起降与多任务挂载能力展开，可用于航空装备结构教学、气动布局演示、虚拟仿真训练以及飞行器概念设计验证等场景。整机采用翼身融合的修形设计，机头为尖锐锥形截面，能够有效降低高速飞行时的激波阻力，机头锥内部可预留机载雷达安装空间，锥段与座舱段平滑过渡，避免截面突变带来的气流分离。座舱采用整体式水泡形风挡，飞行员前向与侧下向视野开阔，座舱后段与机身背脊融合，既可以敷设航电管线，也能为内部燃油箱预留容积。前翼布置在座舱后下方的机身两侧，为全动式鸭面设计，其转轴位置与机翼形成近距耦合效应，飞行过程中鸭翼脱体涡可以扫过主机翼上表面，延缓机翼气流分离，

　　提升大迎角状态下的升阻比，同时全动鸭面可参与纵向配平，降低平尾配平阻力，提升战机的瞬时盘旋能力与敏捷性。主机翼为大后掠角切尖三角翼，翼身融合处采用大圆角过渡，机翼下表面设置多处挂点，模型中已还原多型机载挂载，包括翼尖近距空空弹、翼下中距拦射弹、机身副油箱等，不同挂点的间距满足弹射发射与安全分离的边界要求，避免投放时弹药与机身、相邻挂架发生干涉。尾段为单垂尾加单发布局，垂尾后掠设计，方向舵铰链线避开垂尾颤振临界区间，垂尾根部与机身承力框连接，可传递侧向气动载荷；发动机尾喷口为收敛扩张型结构，机身尾部设置尾椎，可容纳减速伞与护尾告警装置。起落架采用前三点式布局，前起落架布置在座舱后下方的机身轴线处，

　　主起落架收纳于机翼根部与机身交接的承力舱段内，收起后舱门可完全闭合，保证整机表面连续光滑。建模过程中对全机外形曲面做了连续度控制，翼面与机身的拼接处无明显折痕，各操纵面的偏转边界、挂点的安装坐标均按照真实战机的总体布置逻辑设定，可直接用于总体布置评审、气动外形展示以及结构干涉检查，也可作为航空科普类三维演示的载体，直观呈现鸭式布局战机的外形特征与挂载配置。
