飞翼式无人飞行器翼身融合结构

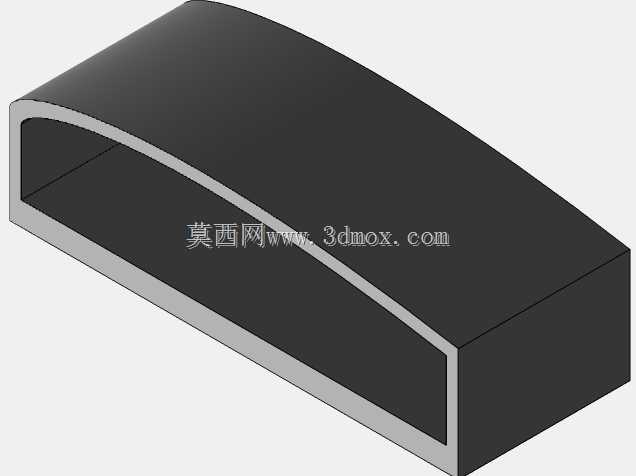

　　该飞翼构型采用无尾翼身融合一体化设计，整个升力体同时承担气动升力生成、内部舱段容纳与结构承力功能，取消传统垂尾、平尾与独立筒状机身，大幅降低浸湿面积与雷达反射特征，这类布局常见于长航时侦察平台、隐身验证飞行器以及小型测绘无人机，在低速巡航段能维持较高升阻比，适合执行长时间留空作业。从结构分区看，模型沿展向设置了多段翼面分割线，中央区域厚度最大，可用于布置飞控电池、任务载荷与主承力梁；两侧翼段逐步变薄，后缘预留了操纵面安装边界，可嵌入升降副翼或阻力舵，通过左右翼面差动偏转同时完成俯仰与航向控制。设计时需先确定巡航升力系数与重心包线，飞翼的纵向静稳定裕度比常规布局窄，重心过于靠后会出现俯仰发散，过于靠前则会导致配平阻力激增，

　　因此中央舱段的设备排布要围绕重心反复迭代。翼型选择上，中央体通常采用相对厚度较大的高升力翼型以容纳内部设备，外翼段过渡到较薄的低阻翼型，两者之间通过光滑曲面连续融合，避免截面突变引发气流分离。模型前缘后掠角兼顾了低速升力与跨音速阻力特性，翼尖做切尖处理以减弱诱导阻力。安装边界方面，整机展长与弦长比例经过协调，中央体最大厚度位置对应主梁安装位，上下蒙皮分模面沿翼面最大厚度线布置，既便于复合材料铺层或钣金成型，也能为内部设备维护预留开口。后缘操纵面的铰链线与翼面后缘平行，作动器可埋入翼面后梁之后的腔体内，不破坏外表面连续性。起降构型下，飞翼可通过增大后缘舵面下偏角度充当襟翼，改善低速进场升力特性；由于没有垂尾，

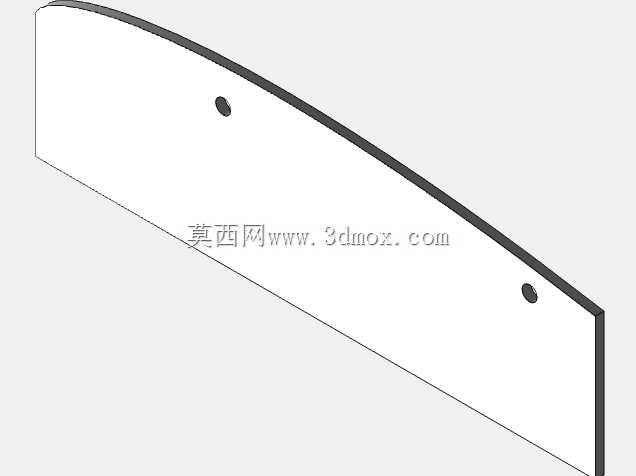

　　航向阻尼主要依靠翼尖后掠与舵面差动补偿，飞控系统需对偏转速率做精细限制。结构受力路径上，气动载荷从蒙皮传递到前后翼梁与翼肋，再汇聚到中央承力盒段，最终与起落架或任务挂点连接，模型中各段翼面的分块也对应实际制造中的工艺分离面，便于单独成型后总装。该结构在保证内部容积的同时，把外露凸起控制到最低，表面光滑连续，既满足气动效率要求，也兼顾隐身修形需求。
