工业管壳式换热设备三维结构设计

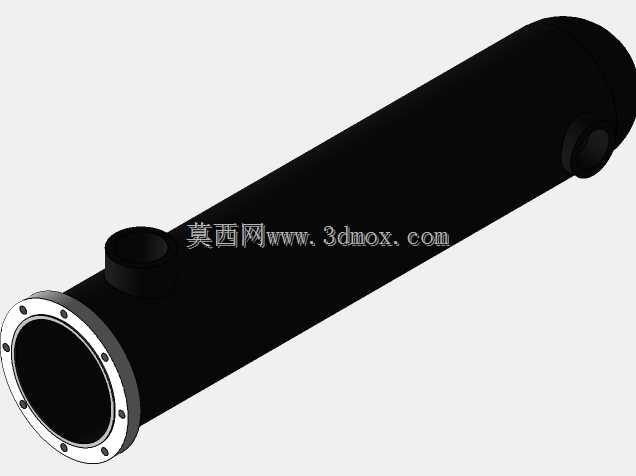

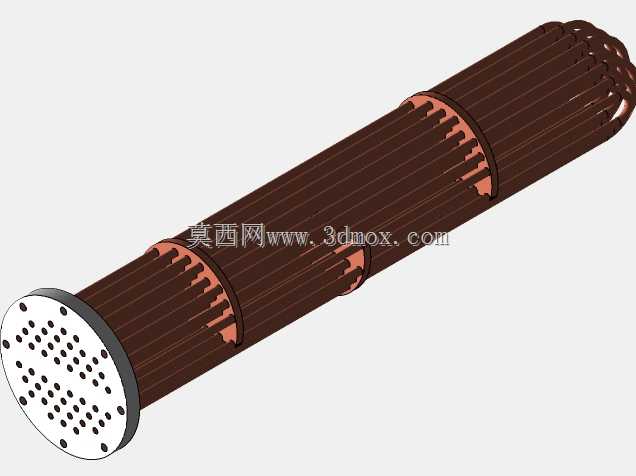

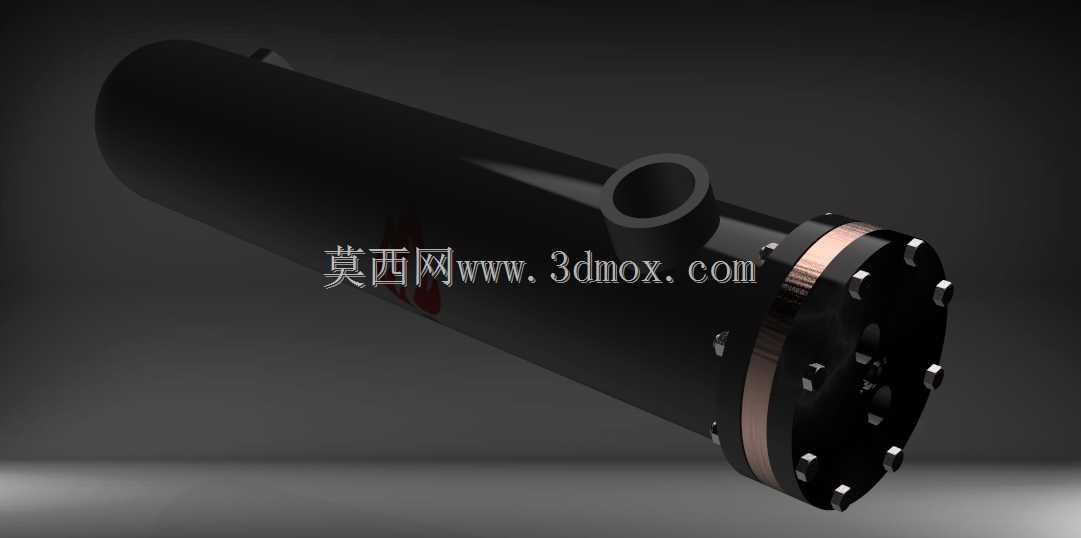

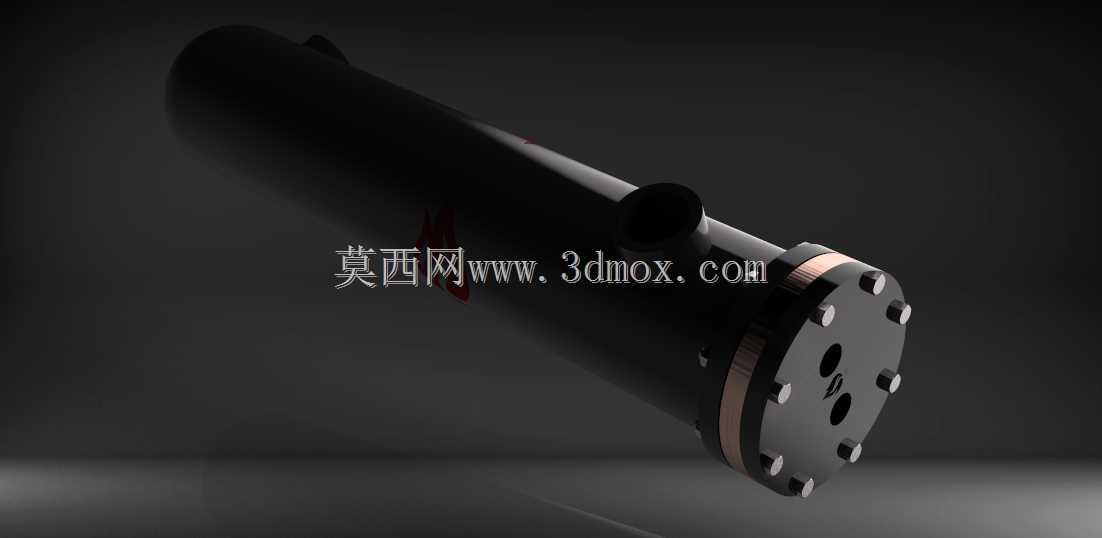

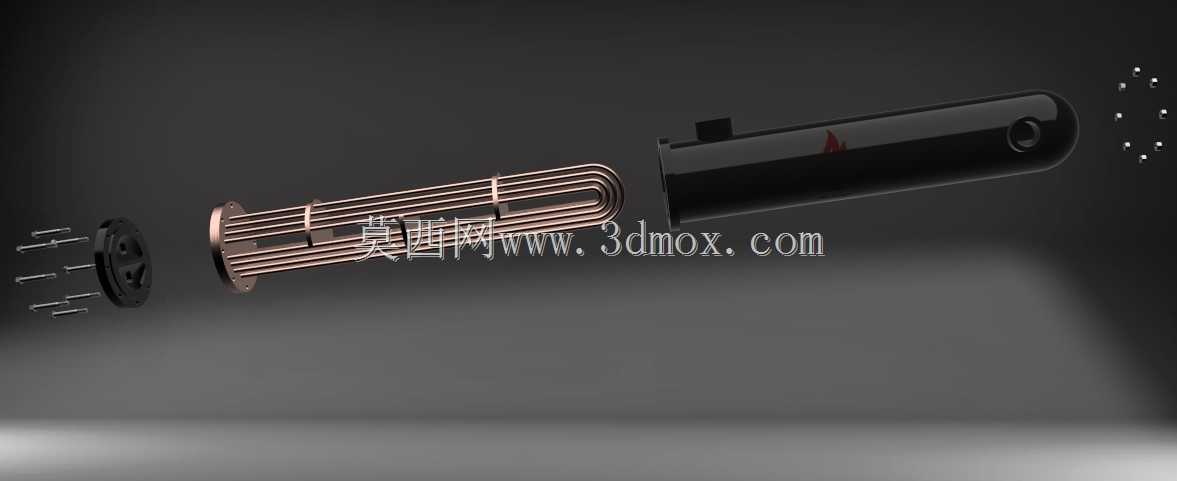

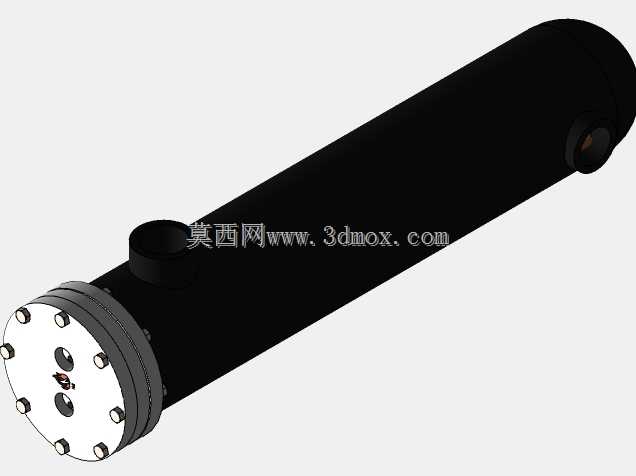

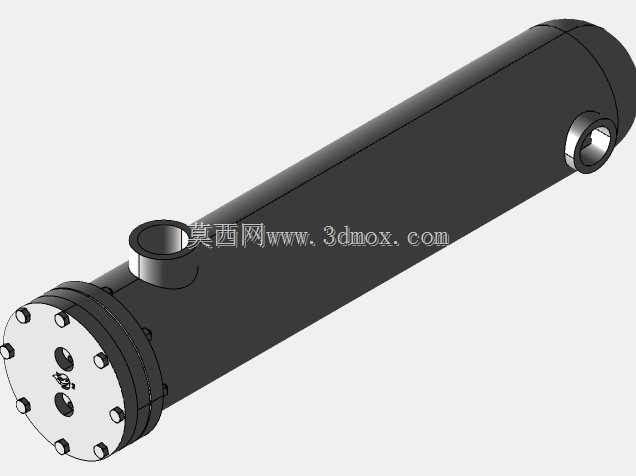

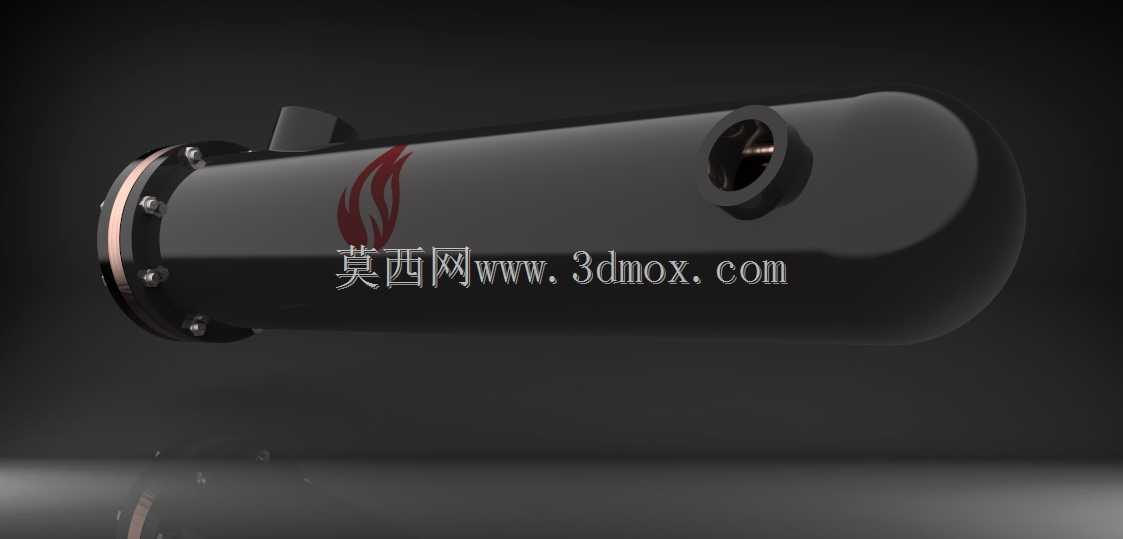

　　在化工、暖通、能源动力、食品加工等多个工业场景中，管壳式换热器都是实现介质间热量传递的核心通用设备，其运行稳定性直接决定整套工艺系统的能耗水平与生产连续性。这款三维结构完整还原了固定管板式换热器的典型构造，主体采用卧式长筒承压壳体设计，筒体一侧预留径向介质接管，端部采用法兰夹持密封结构，通过周向均匀布置的紧固件实现端盖与筒体的刚性连接，密封面间预留垫片安装位，可适配不同压力等级的密封垫片选型，满足不同工况下的防泄漏要求。从结构设计逻辑来看，建模过程中优先保证了承压壳体的壁厚均匀性，筒体内径与管束排布空间预留了足够的安装间隙，既能够满足换热管穿装、折流板固定的装配需求，也为后期检修时的管束抽芯作业留出了操作空间。

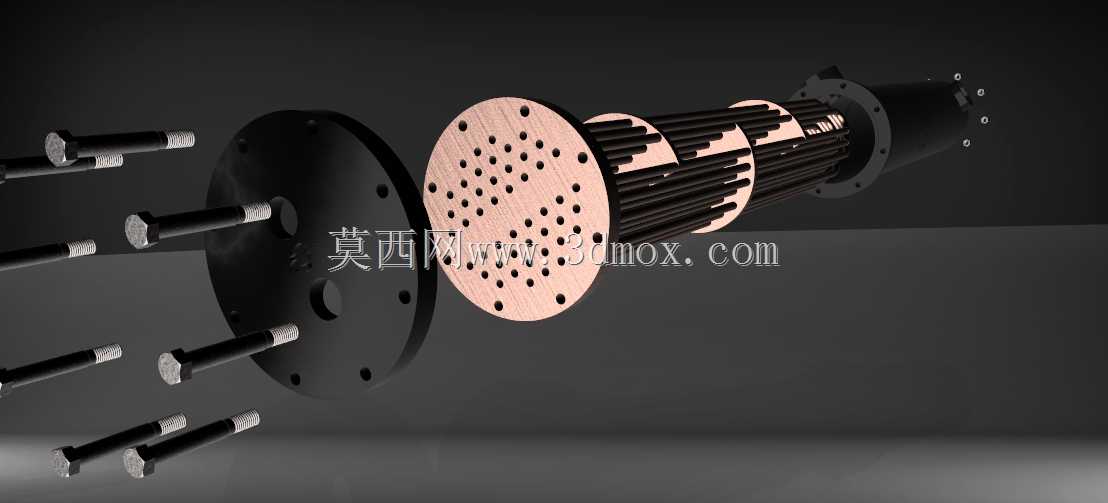

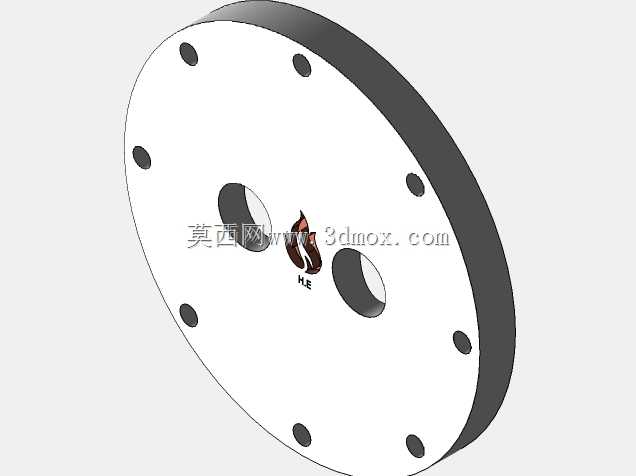

　　端部法兰的螺栓孔采用圆周均布排布，建模时严格对齐螺栓孔中心圆直径的公差要求，避免现场安装时出现螺栓无法穿装的错位问题；侧方接管的伸出长度充分考虑了现场管道焊接、法兰对接的操作空间，接管与筒体的连接位置做了过渡圆弧处理，减少焊接应力集中的风险，提升设备长期承压运行的结构可靠性。设备的安装边界设计充分适配工业现场的卧式安装需求，建模时预留了鞍式支座的安装定位基准，筒体的直线度公差在模型中做了隐含约束，能够保证安装后设备的水平度符合运行要求，避免因筒体倾斜导致壳程介质分布不均、换热效率下降的问题。端盖处的分程结构在模型中做了清晰的结构表达，可直观展示管程介质的流动路径，帮助设计人员快速理解介质的折流换热过程，在进行管路系统匹配时，

　　可直接参照模型的接管方位、接口尺寸调整外接管线的排布走向，减少现场施工的改造成本。对于从事热力系统设计、化工设备选型的工程人员而言，该模型可直接用于系统布局的干涉校验，核对设备与周边管线、阀组、支撑结构的安装间距，提前规避布局冲突；对于三维建模学习者来说，可通过拆解模型结构理解承压类换热设备的设计逻辑，掌握法兰密封、管束排布、接管开孔补强等典型结构的建模思路，理解热交换设备在结构设计中如何平衡换热效率、承压能力、安装维护便利性三者的关系，避免设计中出现结构强度不足、安装空间预留不够、后期维护无法操作等常见工程问题。
