3D打印机轴组件支撑固定座结构

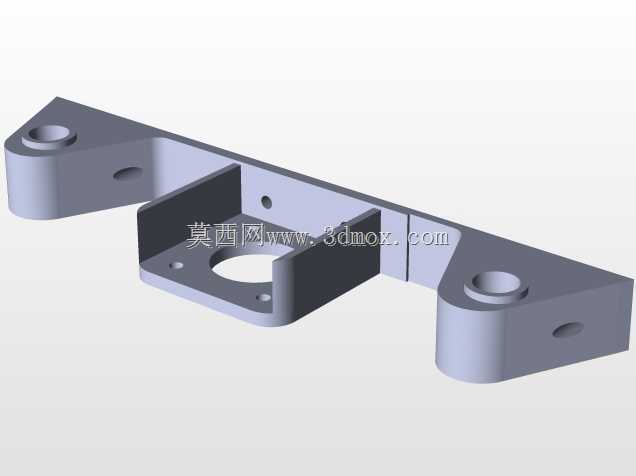

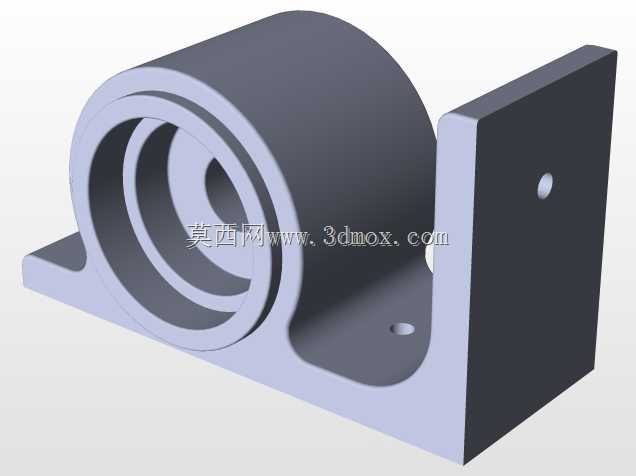

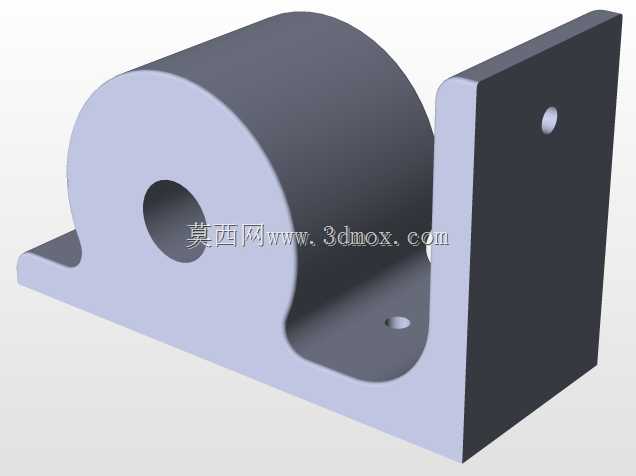

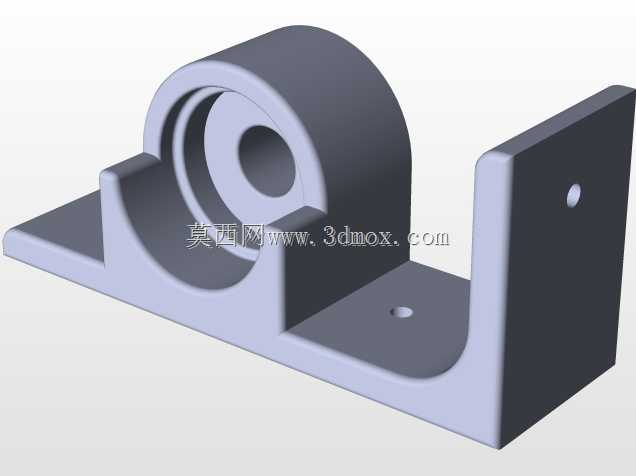

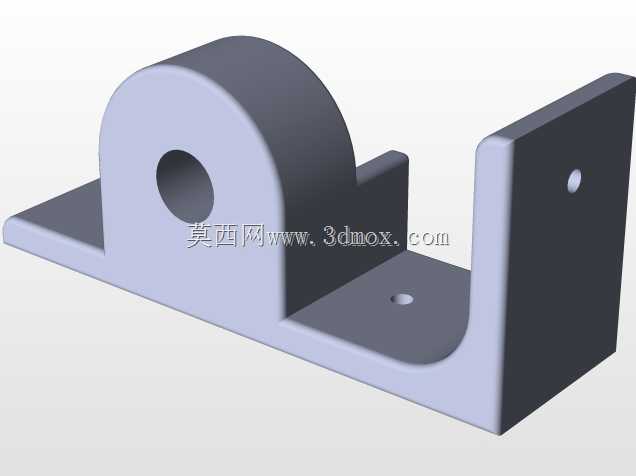

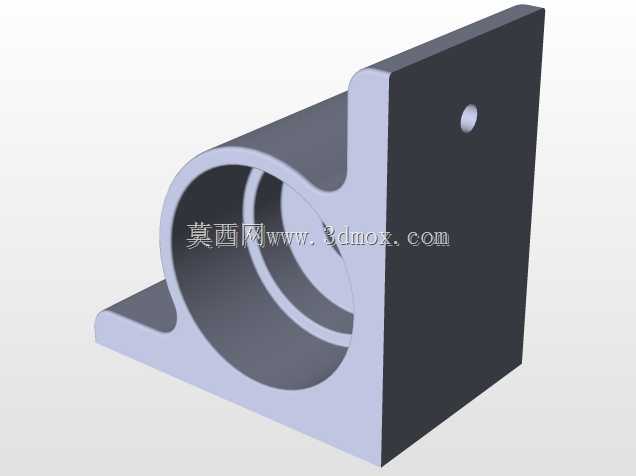

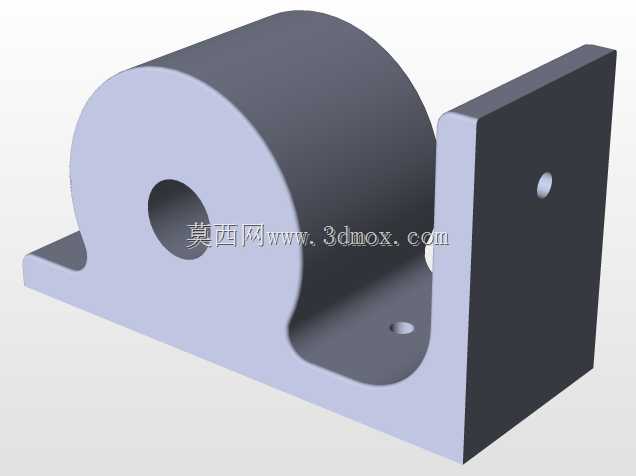

　　该支撑固定件是桌面级FDM 3D打印机轴系的配套安装构件，主要承担光轴或丝杆的侧向承载与位置约束功能，常见于DIY改装机型、小型教育级打印机的运动模组搭建场景，也可用于轻型数控雕刻机、点胶机等同类坐标运动设备的轴端固定。构件整体采用一体化折弯式立板结构，底部为带安装孔的水平贴合面，侧部立板预留轴孔与紧固孔位，无需额外拼接即可完成轴件的穿装定位，减少了装配环节的累计误差。从结构受力角度看，弧形过渡的立板根部替代了传统直角拼接结构，在不增加整体壁厚的前提下提升了抗弯折刚度，可抵消轴系高速往复运动产生的侧向倾覆力矩，避免长期运行后立板出现形变偏移。底部贴合面的两个沉孔用于将整个座体固定在设备铝型材框架或钣金底板上，

　　孔位间距适配主流2020、2040铝型材的槽口间距，安装时可通过T型螺栓快速锁紧，也可根据实际布局微调安装位置。侧立板上的轴孔与待安装光轴采用小间隙配合，孔壁预留的紧固顶丝孔可在轴件穿入后锁紧定位，防止轴件运转时出现轴向窜动；立板外侧的平面可贴合安装轴承座或联轴器，拓展轴系的支撑形式。设计过程中优先考量了FDM工艺的成型特性，所有受力方向均与打印层纹方向垂直，避免层间受力导致构件断裂；孔位周边做了局部加厚处理，抵消打印过程中可能出现的孔径收缩偏差，无需二次铰孔即可满足装配精度要求。整体安装边界紧凑，水平方向占用空间小于常规立式轴承座，适合打印机X轴、Z轴的端部限位安装，也可成对布置作为长轴的中间支撑，降低长轴高速转动时的挠曲形变。构件的安装基面与轴孔垂直度控制在常规3D打印可实现的公差范围内，装配后可保证轴系与运动导轨的平行度，减少运动卡顿、皮带跑偏等问题。
