3D打印机挤出端注射泵基座结构

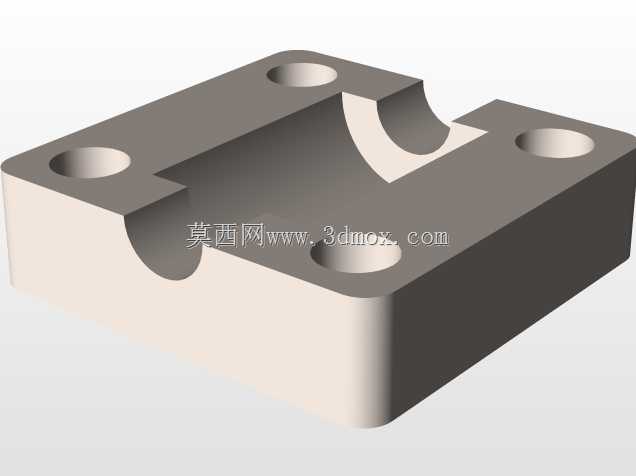

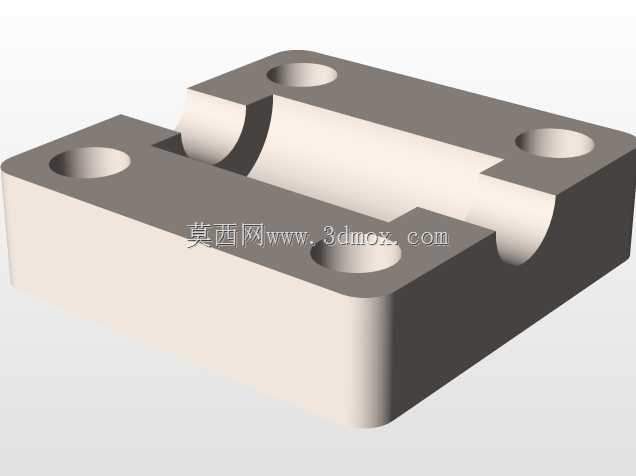

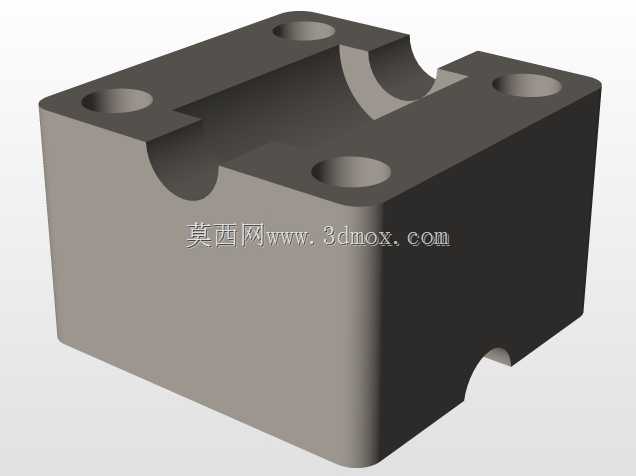

　　该零件为3D打印机挤出系统中注射泵的承载基座，在桌面级及小型工业级颗粒、浆料挤出场景中承担核心定位作用。实际装机时，基座顶面四个沉孔用于穿装内六角螺钉，将整个泵体固定在打印头移动滑台上，孔位间距需匹配滑台标准安装孔系，避免装配后出现悬臂偏心，保证挤出运动随动精度。基座中部开设的通槽与半圆弧让位结构，用于容纳注射泵的推料套筒及直线驱动组件，槽体侧壁直接作为泵芯往复运动的侧向辅助定位面，加工时需保证两侧壁平行度，防止推料杆运行中出现卡滞。底部的半圆缺口则为料筒加热块或温度传感器走线预留让位空间，避免设备运行中走线与运动部件发生摩擦干涉。从结构设计逻辑来看，该基座采用整体方块式构型，优先保证安装刚性，没有做多余的镂空减重，

　　原因在于注射泵挤出过程中推料力会持续作用在基座上，刚性不足会引发推料抖动，直接造成打印出料不均、层纹加重的问题。四个安装孔采用沉头设计，可让螺钉头完全没入零件表面，不会在顶面形成凸起，保证上方泵体驱动部件可以完全贴合安装，消除装配间隙。中部槽体的圆弧过渡处做了等壁厚处理，避免3D打印自制该零件时出现应力集中开裂，也适配数控加工时的刀具走刀路径，减少清根工序的额外工作量。在安装边界方面，该基座整体外廓为规整长方体，选型时可直接根据打印头滑台的可用安装空间核对长宽尺寸，其高度方向预留了泵芯的行程容纳空间，不需要额外加装垫高垫块。实际应用中，这类基座多用于陶瓷浆料、柔性颗粒、高粘度耗材的挤出打印方案，相比普通丝材挤出机构，

　　注射泵需要更大的轴向推料力，因此基座的载荷传递路径直接从上部泵体连接位延伸至底部安装面，没有薄弱的受力弯折段。槽体端部的开口结构也方便日常维护时快速更换料筒，不需要完全拆解整个泵体，只需要从侧向抽出料筒即可完成耗材更换，能有效缩短设备调试与换料的停机时间。
