3D打印机用Nema17步进电机安装端盖

　　该零件为适配Nema17规格步进电机的安装端盖，是桌面级FDM3D打印机运动轴系的配套结构件，也可通用于同安装孔位的小型数控滑台、桌面雕刻机、轻载自动化送料机构中。从实际装机场景来看，这类端盖主要承担电机本体与设备安装板的定位衔接功能，部分改型场景下也可作为电机尾部的防护封盖，避免布线、落屑对电机尾部轴承及出线端造成干涉。

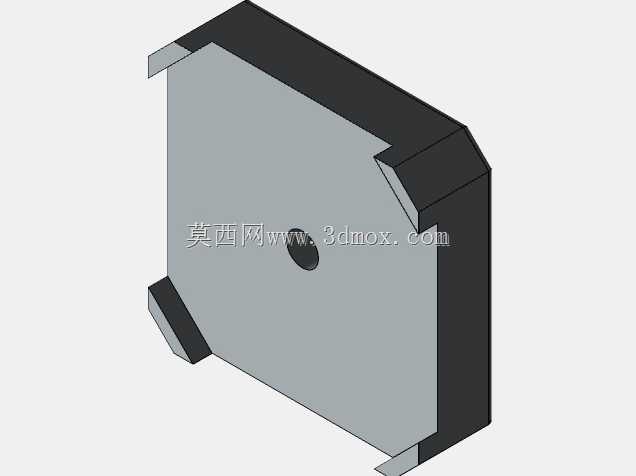

　　设计层面优先匹配Nema17步进电机的标准安装边界：法兰安装孔采用42mm步进电机通用的对角孔位布局，四个沉孔可直接穿过M3或M4规格的内六角紧固螺钉，孔位同轴度公差控制在0.1mm以内，保证电机输出轴与负载传动件的对中精度，避免皮带轮、联轴器偏心带来的运转抖动与异响。端盖主体采用方形切角结构，四个边角做斜切避让处理，既可以缩减零件整体占用的安装空间，也能在多电机紧凑排布的设备机架中避开相邻型材的圆角、连接角件，消除装配干涉风险。

　　零件中心预留的通孔与电机输出轴或尾部轴伸保持同轴，孔径预留合理间隙，不会与旋转轴发生摩擦；端面与电机贴合的区域做平面度管控，装配后可保证电机端面与安装板完全贴合，不会出现局部翘曲导致的电机轴受力偏载。端盖厚度根据安装受力场景设定，可承受同步带张紧带来的侧向拉力，长期运行不会出现安装面变形。

　　从建模逻辑来看，该结构以拉伸凸台为基础特征，先完成主体方形轮廓与切角造型，再依次绘制安装孔、中心通孔，对孔位边缘做倒角去毛刺处理，所有特征参数完全关联Nema17电机的实测安装尺寸，修改参数即可快速适配不同机身长度的同系列步进电机。实际选型时，只要设备的电机安装位符合42步进电机的标准孔距，且安装空间预留厚度匹配，即可直接替换原有端盖使用，无需额外修改机架孔位。
