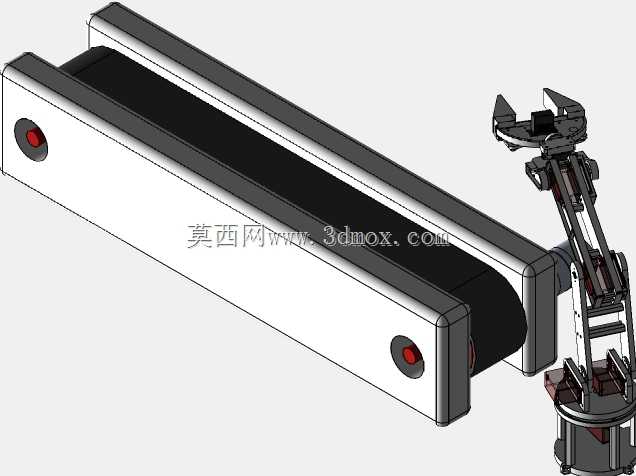

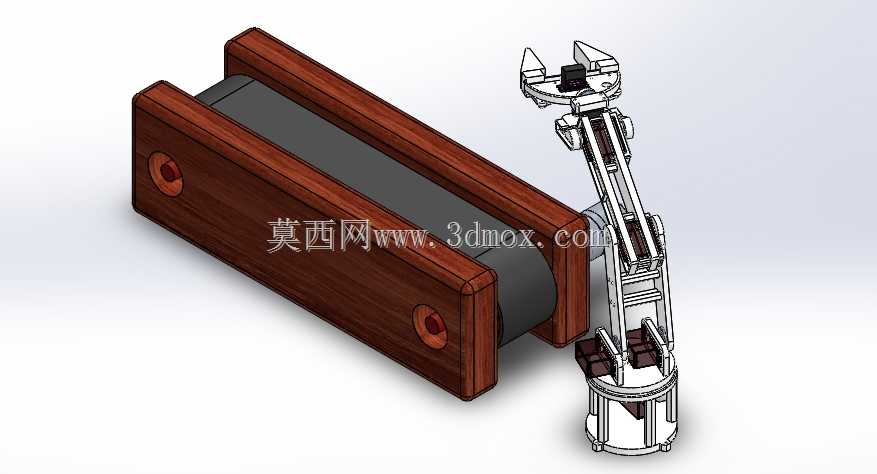

带输送工位的六自由度关节机械手

　　这套结构把短距离输送单元与多关节操作臂组合在一起，适合在紧凑工位内完成工件的取放、转移和姿态调整。输送部分采用两侧立板夹持辊面或带面的形式，工件沿固定方向进入作业区后，机械臂从侧方接近并执行抓取，能够减少人工上下料的重复动作。在3C装配、小型零件检测、实验室样本转运以及轻型包装线上，这种布局尤其常见：输送段负责连续供料，臂体负责在不同高度和角度之间切换，末端执行器则根据工件形状完成夹持或托举。

　　从功能划分看，臂体采用串联关节结构，多个回转关节依次连接底座、大臂、小臂和腕部，使末端能够在三维空间内到达较大范围的位置。底座靠近输送线侧面安装，需要保证旋转时不与两侧立板、护罩或相邻设备发生干涉。大臂与小臂承担主要举升和伸展任务，关节处的铰接座、连杆和限位结构在模型中均有体现，便于后续校核运动包络。腕部设置多轴转动，用于补偿末端姿态，使夹爪在抓取平放、竖立或倾斜工件时都能保持合适的进入方向。

　　末端夹持器采用开合式爪指结构，中心布置驱动或连接部位，两侧爪指随机构动作同步收拢。对于规则块状零件，可依靠平行面夹持；对于圆柱或异形件，则需要在爪指内侧增加适配垫或更换指型。设计时不能只看静态装配位置，还要检查抓取后工件随臂体旋转时是否超出输送线边界，尤其在腕部翻转、大臂后仰以及底座回转的组合姿态下，安全间隙应预留充足。

　　输送单元的外形呈长条槽形，两侧板较高，既承担机架支撑，也对工件形成侧向约束。安装边界主要由输送段长度、侧板高度、臂座固定孔位以及末端最大伸展半径决定。若嵌入现有产线，应先确认输送面高度与臂体基座高度的相对关系：基座过低会限制小臂下探，过高则可能导致大臂在回零位时与机架顶部碰撞。线缆和气管应沿臂体外侧或中空关节布置，避免在高速回转时被夹入铰接处。

　　建模思路上，各关节按独立部件拆分，便于在装配体中单独调整轴长、铰接间距和爪指开度。输送段与臂体之间的相对位置是整套方案的关键，直接影响取料点、放料点和节拍路径。结构设计人员可在此基础上补充驱动件、传感器支架和防护罩，并通过运动仿真验证极限姿态下的干涉情况，为后续电机选型、负载校核和现场安装提供依据。
