医用跑步机弧形防护盖板结构设计

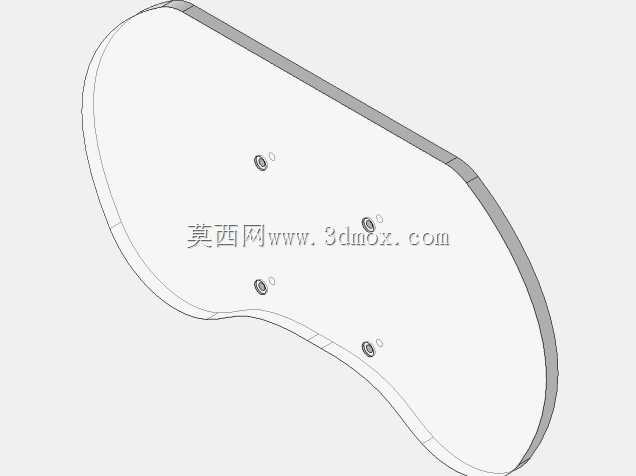

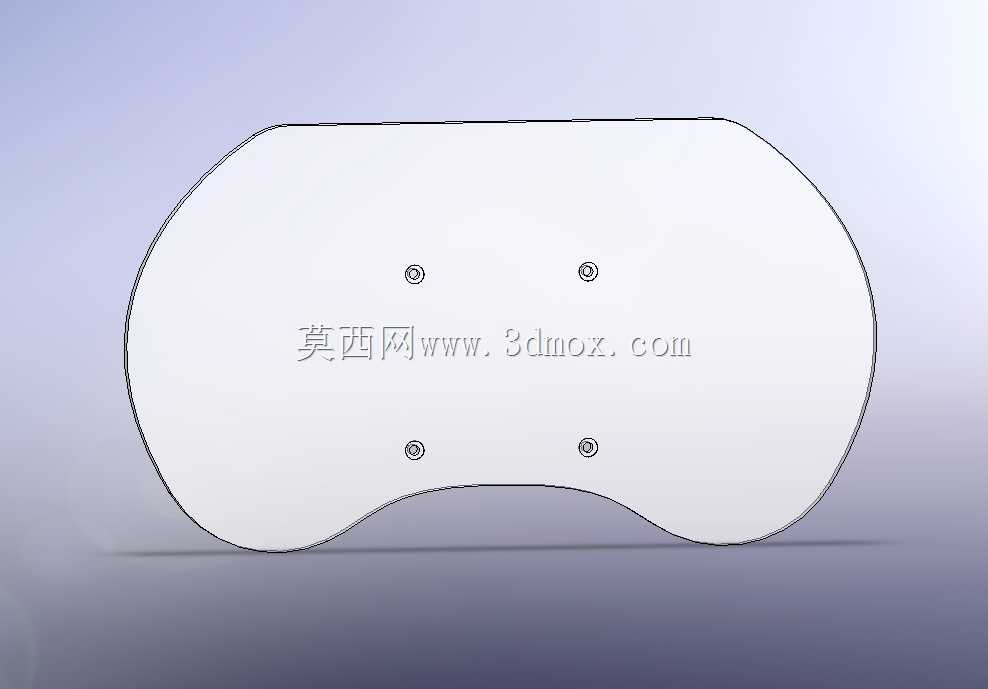

　　该零件为医用康复训练跑步机的外部防护盖板，主要安装在跑步机机架上部，覆盖内部传动、滚轴及电控区域，避免康复训练过程中衣物、肢体或管线卷入运动部件，同时为设备提供整洁统一的外观界面。在康复科、运动医学科及老年康复训练场景中，患者常需在治疗师陪同下进行低速步态训练，设备周边人员接触频繁，盖板的边缘处理、固定可靠性和踩踏防护能力直接影响使用安全。该盖板采用左右对称的弧形轮廓，两侧做圆弧收边，中部下凹形成贴合机架横梁的避让曲线，整体轮廓与跑步机上部骨架匹配，安装后不会突出形成尖锐磕碰点。板面预留四个沉头安装孔，孔位分布兼顾左右受力均衡，装配后螺钉头部沉入板面以下，既保证外表面平整，也避免凸起钩挂康复绑带或患者衣物。从结构设计角度看，

　　盖板并非单纯装饰件，其曲面造型同时承担受力分散作用。患者上下设备时可能短暂扶持或倚靠该部位，弧形大面能够将局部载荷向四周安装边传递，降低单点应力集中；中部下凹区域既避让跑步机跑带张紧机构的上部轮廓，也在不增加整体厚度的前提下提升板件自身刚性，减少大面积平板容易出现的按压形变。建模过程中需优先确认安装边界：四个孔位的相对位置必须与机架焊接螺母柱一一对应，孔周预留足够的沉头深度与贴合平面，避免装配后出现板面翘曲。盖板外缘与相邻扶手、侧盖之间应保留均匀间隙，既要补偿机架焊接公差与塑料件成型收缩，也要防止长期使用后因震动产生摩擦异响。轮廓两侧的大圆弧需要和设备整体人机弧线保持一致，使盖板在视觉上融入整机，而非后期附加的独立挡板。选材方面，

　　这类医用外盖常采用具备一定抗冲击性能的板材，表面做哑光或细纹理处理，可降低康复室内灯光反射对患者视线的干扰，同时耐受日常消毒剂擦拭。边缘需做钝化处理，不得存在锐边或毛刺；对于需要承受偶尔扶持的区域，可在背部对应位置增设加强筋或支撑凸台，将受力直接传导至下方金属机架，而非仅依靠薄板自身承重。在实际整机布局中，该盖板位于使用者视野前方偏下位置，造型过于复杂反而会分散训练注意力，因此采用简洁连续曲面更为合理。四个固定点的设计也方便后期维护，拆卸盖板后即可接近内部滚轴、传感器接线及张紧调节部位，无需拆解更多外围护板。设计时还需注意盖板与跑带之间的安全距离，下凹轮廓不能过度靠近运动面，防止异物卡入；

　　安装孔周边的局部加厚区域可提升螺丝柱的抗振能力，避免设备长期运行后出现松动。对于康复类低速跑步机，整机运行平稳性要求高于商用高速机型，盖板的共振控制同样不可忽视，通过曲面造型和多点紧固可改变薄板固有频率，减少电机运转带来的嗡鸣。该结构在建模时应重点还原对称曲面、沉孔位置、中部避让弧线以及边缘厚度，这些特征直接决定后续出图、钣金或塑模成型以及现场装配的可行性。
