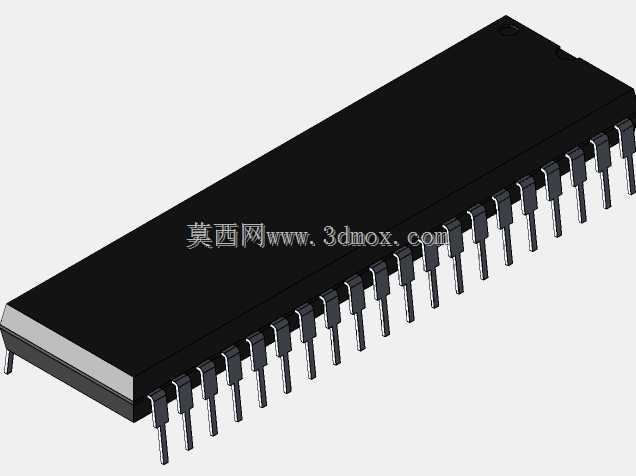

双列直插式微控制器芯片结构

　　在工业控制板卡、教学实验装置以及老式嵌入式设备的PCB布局中，双列直插封装的微控制器依然占据着不可替代的位置。这类器件无需专用焊接台，通过普通IC插座即可实现插拔更换，对于需要反复烧录程序、频繁更换主控的调试场景而言，其维护便利性远高于表面贴装器件。该结构完整还原了器件的物理轮廓与引脚排布，可直接用于电路板的干涉检查与空间预留。从实际布线角度看，模型两侧引脚严格按照标准间距阵列分布，每根引脚的截面尺寸、伸出长度以及根部与塑封体的过渡圆角都做了写实处理。结构工程师在进行整机装配时，可依据该模型确认芯片上方的散热间隙，避免外壳或散热片直接压碰塑封顶面；同时，引脚末端的弯折形态也被纳入考量，能够准确模拟插入插座后的实际高度，

　　防止因预估不足导致板卡与底层元器件发生碰撞。塑封主体采用长方体造型，边角处带有轻微拔模斜度，这一细节并非单纯的外观修饰，而是对应了实际制造过程中的模具脱模需求。顶面预留的标识区域平整光滑，可用于后续添加丝印或激光标记；底面与PCB表面之间保留了均匀的悬浮间隙，既符合波峰焊或手工焊接时的透锡要求，也为焊盘之间的走线留出了通道。在进行机箱内部堆叠设计时，该模型常被用作高度方向的基准参照。由于其引脚横跨板卡两侧，占用的横向空间较大，布局时需在芯片两端预留出镊子或起拔器的操作空间，这一点在高密度设备中尤为关键。此外，模型对引脚根部的塑封包封区进行了精确刻画，该区域直接决定了焊盘外侧需要留出的绝缘距离，

　　能够帮助电气工程师在规则校验阶段快速排除安全隐患。对于三维建模从业者而言，该结构的价值在于提供了真实器件的装配基准。无论是制作产品爆炸图、装配动画，还是进行人机工程学的维护仿真，精确的封装外形都能让最终输出更贴近工程实际。
