在工控板卡、小型电源、家电控制板的布局里,这类直插式电磁继电器承担着小信号驱动负载通断的核心作用,常被布置在PCB板边缘靠近接线端子的区域,方便强弱电分区走线。它属于SPST常开型结构,线圈未得电时触点保持断开,得电后衔铁吸合完成回路切换,5A触点容量可覆盖多数小功率交流负载与直流负载的通断需求,250VAC与30VDC的触点耐压参数也对应了民用、工业低压配电里的常见电压等级。

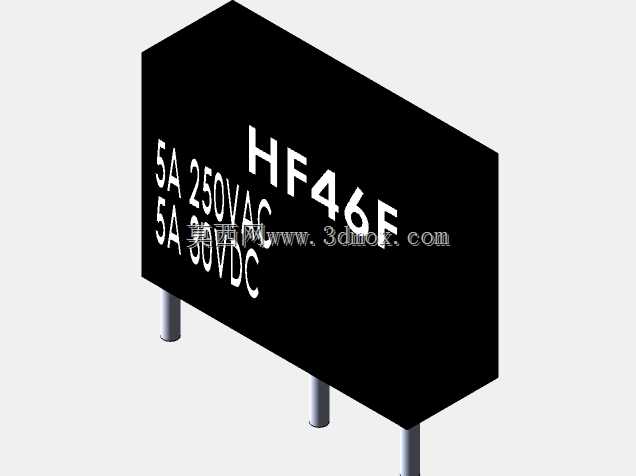

建模时优先还原黑色塑封外壳的方正轮廓,外壳表面丝印的型号、额定电流与耐压字符按实物比例排布,引脚采用三根直插式结构,位置与间距严格对应PCB封装尺寸,方便结构工程师在装配阶段核对板上开孔与焊盘位置。外壳边角做微小倒角处理,避免实际生产中塑封件飞边、锐边影响装配;底部引脚伸出长度兼顾波峰焊与手工焊接的吃锡深度,不会因引脚过长触碰板下壳体,也不会因过短造成焊接虚接。
从设备选型角度看,这类继电器的整体高度、长宽尺寸直接决定控制板的堆叠空间。在紧凑式仪表壳体内,继电器上方需要预留至少两毫米的安全间隙,防止外壳与继电器顶面摩擦,同时要避开周边高压走线的爬电距离。线圈引脚与触点引脚在塑封底部的排布区分了控制侧与负载侧,布线时可将弱电驱动线与强电输出线分两侧引出,降低电磁干扰对前端采样电路的影响。
设计思路上没有多余的卡扣或固定耳,完全依靠PCB焊点完成固定,适合大批量波峰焊生产;塑封外壳将电磁机构与触点完全封闭,能阻挡车间粉尘、助焊剂飞溅进入触点间隙,提升长期工作的接触可靠性。在三维装配中,可直接将该模型导入控制板总成,检查它与周边电解电容、接线端子、散热片的空间干涉,也能用于生成整机BOM里的元件占位,辅助完成机箱内部的元器件排布与线束走向规划。
- 全部评论(0)
- 模板大小: 344.11 KB
- 售价:5金币
- 下载次数: 9
- 系统要求: SOLIDWORKS
- 软件分类: 继电器
