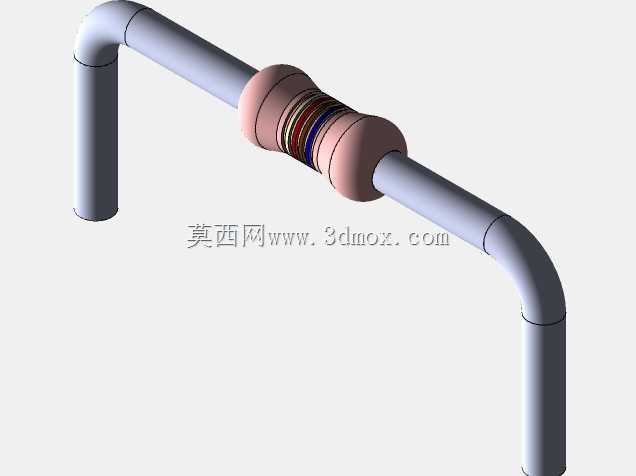

10mm规格轴向引线式电阻三维结构

　　在各类电子电路设计、PCB板级装配、教学演示样机搭建的场景中，轴向引线电阻是应用频次极高的基础无源元件，本次呈现的10mm轴向电阻三维结构，完全还原实物的装配与外形特征，可直接用于整机布线干涉检查、装配工艺模拟、教学演示动画制作等环节。从实际用途来看，这类电阻承担着电路限流、分压、负载匹配、信号衰减等核心作用，在消费电子、工业控制板卡、仪器仪表内部电路、传感器信号调理回路中都有大量应用，是电子设备中不可或缺的基础元件。从功能特性上看，该模型还原了轴向电阻的典型结构：两端为镀锡铜质引线，中部为电阻基体封装段，色环标识区域清晰还原，能够直观对应电阻的阻值标识规则，引线的弯折形态也按照实际手工插装、波峰焊工艺的常见弯折半径建模，

　　避免了理想化直引线模型在装配模拟中出现的干涉误判。设计思路上，建模时优先保证安装边界尺寸的准确性，整体电阻本体长度控制在10mm规格对应的实际尺寸区间，引线直径符合常规小功率轴向电阻的线径标准，两端引线的伸出长度预留了足够的板件插装余量，弯折段的曲率半径参考电子装联工艺的通用要求设置，既不会因为弯折半径过小导致引线根部应力集中断裂，也不会因为弯折半径过大占用过多PCB板面空间。外形尺寸与安装边界方面，电阻本体的圆柱段直径匹配1/4W功率等级轴向电阻的实际尺寸，两端的封装端帽直径略大于本体，建模时还原了端帽与引线结合处的台阶特征，在进行整机三维布线时，能够准确模拟电阻插装后在PCB板面的占用高度，避免与周边 taller 元件、

　　结构壳体发生空间干涉；引线的轴向伸出长度按照常规插装电阻的留线长度设置，可根据实际装配需求直接在装配环境中调整引线弯折角度与截断长度，无需重新建模。不同于理想化的简化电阻模型，该结构完整还原了色环区域的分层特征、封装本体的哑光质感、引线的金属质感对应的几何特征，在做产品渲染、装配爆炸图制作时，能够呈现更贴近实物的视觉效果，同时模型的几何特征做了合理简化，去除了实际生产中不影响装配模拟的微小工艺瑕疵，保证模型在各类三维软件中运行流畅，不会因为过多细碎特征导致装配卡顿。在传感器信号调理电路的装配模拟中，这类轴向电阻通常布置在传感器信号输出端的调理板上，靠近接插件或者运算放大器芯片布置，

　　准确的模型尺寸能够帮助结构工程师提前核算板件与传感器壳体之间的预留间隙，避免因为元件高度估算错误导致壳体装配时压碰元件，引发电路短路或者元件损坏的问题；在教学场景中，该模型可用于演示轴向电阻的插装方向、色环读取方位、引线成型工艺要求，帮助初学者快速建立电子元件三维形态与实物的对应认知。
