10mm规格轴向二极管结构设计

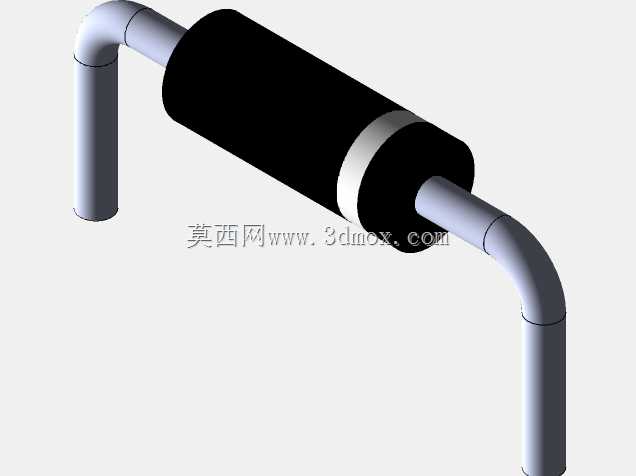

　　在各类工业控制板卡、消费电子电源模块、低压配电信号采集回路的设计环节中，轴向引脚类半导体元件的三维建模精度，直接影响PCB布局阶段的干涉校验结果，以及后续整机装配的工艺可行性。这款10mm轴向二极管的结构设计，完全贴合工业级直插二极管的实际封装形态，主体封装段采用圆柱式环氧包封结构，两端引脚沿封装体中心轴线对称引出，引脚末端做弯型处理，适配波峰焊工艺下的PCB通孔插装需求。从实际工程应用场景来看，这类轴向封装的二极管常被用于整流电路、续流回路、信号检波支路中，相比贴片封装元件，其结构强度更高，耐电流冲击能力更强，在大电流、高振动的工业设备电控系统中应用广泛。设计过程中，首先确定了封装主体的核心尺寸边界，

　　主体圆柱段长度与直径比例匹配10mm规格轴向元件的通用安装尺寸，引脚直径选取行业通用的线径规格，弯折段的曲率半径严格符合引脚成型的工艺要求，避免弯折处出现应力集中导致引脚断裂的问题。引脚的伸出长度经过多轮校验，既满足PCB板插装后焊盘侧的引脚露出长度要求，也预留了板卡上方的安全绝缘距离，防止引脚与周边其他元件发生电气间隙不足的问题。建模时对封装主体与引脚的衔接位置做了细节处理，还原了实际生产中封装端部的环氧收边结构，没有做过度的简化处理，确保模型导入装配环境后，能够真实模拟元件的实际占位。在设备选型的结构校验环节，该模型可直接导入电控组件的装配体中，用于验证元件与周边散热片、电容、接线端子等部件的空间距离，

　　提前排查布局阶段的干涉风险，减少后期打样的改模次数。对于三维建模从业者而言，这类标准电子元件的模型构建，核心在于对实际封装尺寸的精准还原，不能仅做外观示意，要充分考虑元件在实际安装、焊接、运维全流程中的尺寸边界，比如引脚弯折后的横向跨度、主体封装的最大外径、引脚中心距等关键参数，都要和工业量产的实物参数保持一致，才能为后续的结构设计提供可靠的参考依据。在一些高可靠性要求的设备中，这类轴向二极管还会搭配绝缘套管使用，模型的主体外径尺寸也预留了套管装配的余量，方便设计人员直接在模型基础上叠加绝缘配件的结构，完成整套元件装配的布局校验。
