B10B-XNISK-A-1型线对板连接器插座

　　该模型为B10B-XNISK-A-1系列十针针座连接器，属于典型的线对板连接器件，主要用于电路板与外部线束之间的信号及小电流传输。在工业控制板卡、传感器接口模块、伺服驱动周边电路以及各类嵌入式电子设备中，这类针座承担着物理固定与电气导通的双重作用，能够在有限的板卡空间内实现多线路的可靠对接，同时便于后期装配、检修与线束更换。

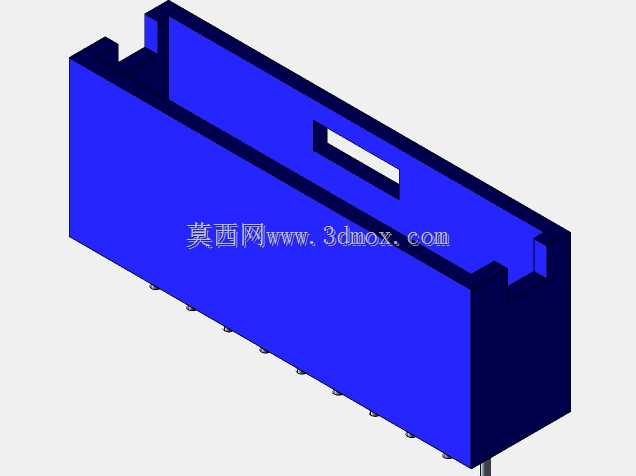

　　从结构上看，模型整体呈长方体塑壳形态，主体为绝缘基座，内部沿长度方向等距排布十个金属插针通道。塑壳两侧设有卡扣与导向挡墙，用于与对应线束端插头配合时形成锁定，防止设备运行过程中因振动、拉扯或温变导致的松脱。基座顶部开设的长条形窗口既可以观察插针装配状态，也能在注塑与组装过程中控制材料收缩和形变，保证针位间距的一致性。底部伸出的焊针按标准网格间距排列，适用于波峰焊或选择性波峰焊工艺，焊针长度与直径经过匹配，能够在保证焊接强度的同时减少连锡、虚焊风险。

　　设计思路围绕高密度安装与误插防护展开。针座采用单列直插布局，在十路连接需求下能够显著压缩PCB占用面积；外壳侧壁的不对称定位结构与肋条可约束插头插入方向，避免反接造成的信号错乱或器件损坏。塑壳壁厚在满足绝缘要求的前提下进行了均匀化处理，既保证插拔时的机械强度，也避免厚壁区域产生缩痕。插针通道之间设置隔离筋，可降低相邻针脚间的电弧干扰和焊锡桥连概率，对弱电信号传输尤为重要。

　　在安装边界方面，该针座以PCB表面贴装孔位为定位基准，长度方向决定了板上所需预留的横向空间，宽度方向需考虑插头插入后的手指操作余量，高度方向则要兼顾外壳内部净高与焊针穿过板厚后的伸出长度。布局时应在针座两侧预留卡扣变形空间，背面避免布置过高元件，以防焊接工装或插头干涉。对于存在振动的设备，可在焊盘附近增加固定孔或点胶区域，以进一步提高连接可靠性。建模时需重点控制针脚中心距、塑壳包容尺寸、卡扣高度以及焊针截面公差，这些尺寸直接影响PCB封装设计、插头互换性和批量装配良率。
