四针排插式电气连接销头结构设计

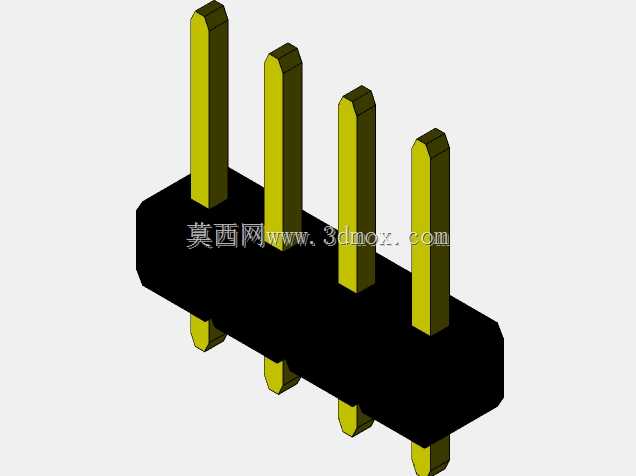

　　这类四针排插结构的销头，是电路板级电气连接场景里极为常见的互连部件，日常在工控传感模块、小型仪器仪表的内部板卡对接、信号转接板的布线连接中都能见到它的身影，核心作用是实现不同PCB板之间的低压信号通路连通，也可承载小功率的直流供电传输，相比飞线焊接的连接方式，这类插销结构支持反复插拔，便于设备后期的模块拆解维护与功能升级，不需要每次改动线路都重新焊线，大幅降低了小批量设备组装的接线工时。从结构设计逻辑来看，该销头采用黑色绝缘基座搭配四根等距排列的方形插针的布局，绝缘基座选用耐温工程塑料材质，一方面起到固定四根插针相对位置的作用，保证插针的中心距公差控制在接插件适配的允许范围内，避免插针对位偏差导致的插装歪斜、针脚弯折问题，

　　另一方面也能隔绝相邻插针之间的导电接触，防止信号串扰或者电源短路的情况出现。四根插针采用方形截面设计，相比同截面积的圆形插针，方形插针在与配套母座的弹片接触时能形成更大的接触面积，降低接触电阻，减少长期通电后的接触点发热问题，插针两端均伸出基座平面，一端用于焊接在PCB板的过孔内，另一端用于插入配套的母座插孔，伸出长度经过匹配计算，既保证焊接时焊锡能够充分浸润针脚形成可靠焊点，也保证插拔时插入母座的深度足够，不会因为振动出现接触松脱的情况。在安装边界上，该销头的基座宽度、插针间距都遵循通用排针的尺寸规范，能够直接适配市面上标准间距的母座与PCB封装库，不需要单独设计定制化的安装孔位，插针的截面尺寸为2.54毫米，

　　也就是行业内通用的0.1英寸间距标准，这个尺寸规格经过多年的行业应用验证，兼容性极强，不管是手工焊接组装还是回流焊工艺都能适配，基座的高度也做了限位设计，焊接时贴装到PCB板面后不会出现歪斜偏移，插针顶端做了小角度的倒角导向，插入母座时能够顺利导入插孔，不会出现针头顶在母座绝缘面上导致针脚弯曲的问题。在实际选型应用中，这类四针结构的销头通常用于传输四路独立信号，比如传感器的电源正、电源负、信号输出、屏蔽接地四路线路，单根插针的载流能力能够满足常规小型传感模块的供电需求，绝缘基座的耐温范围也能覆盖常规工业设备的工作环境温度区间，不会因为设备内部发热出现基座变形、插针移位的问题。
