室内门用机械插芯门锁内部结构设计

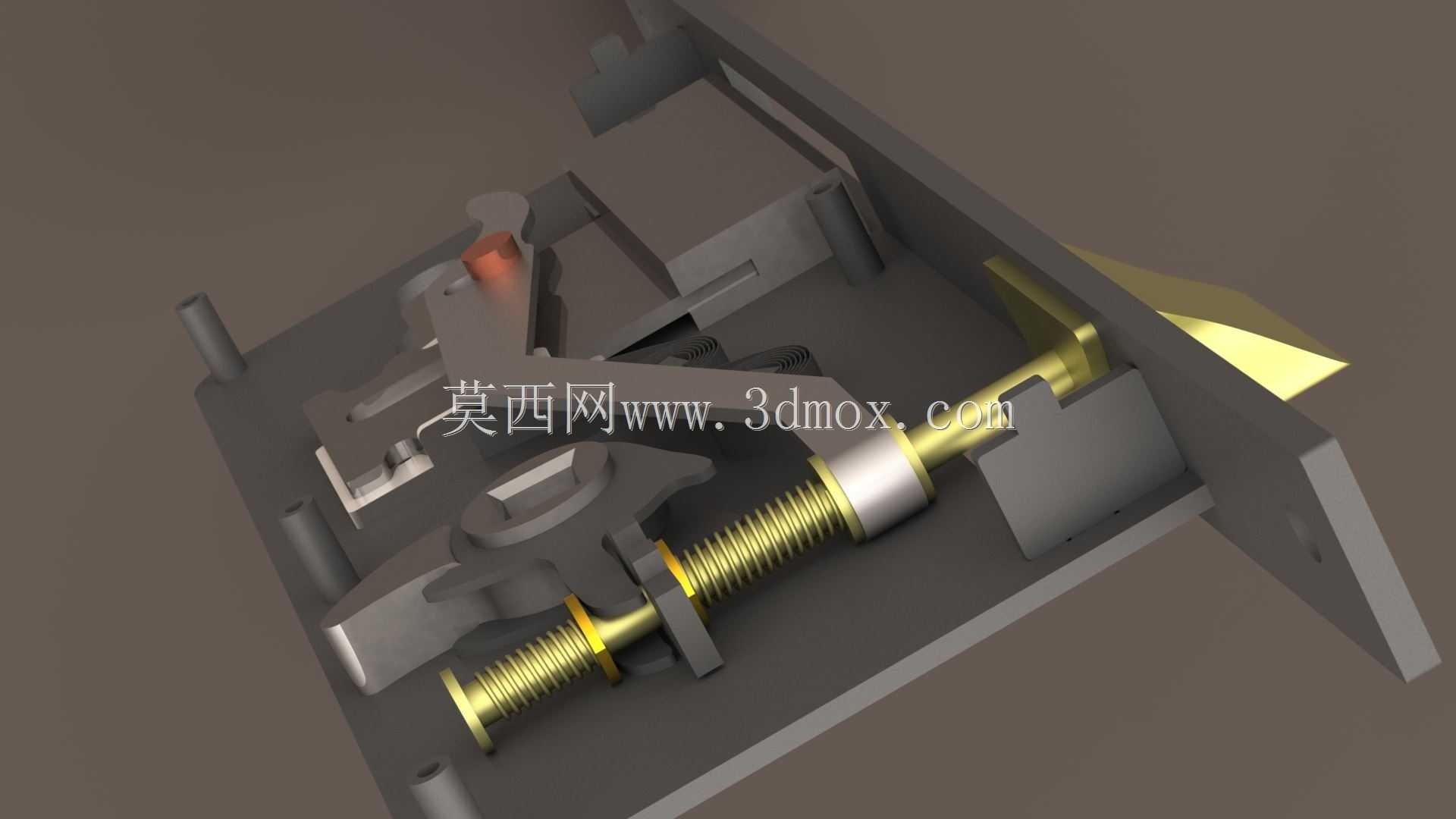

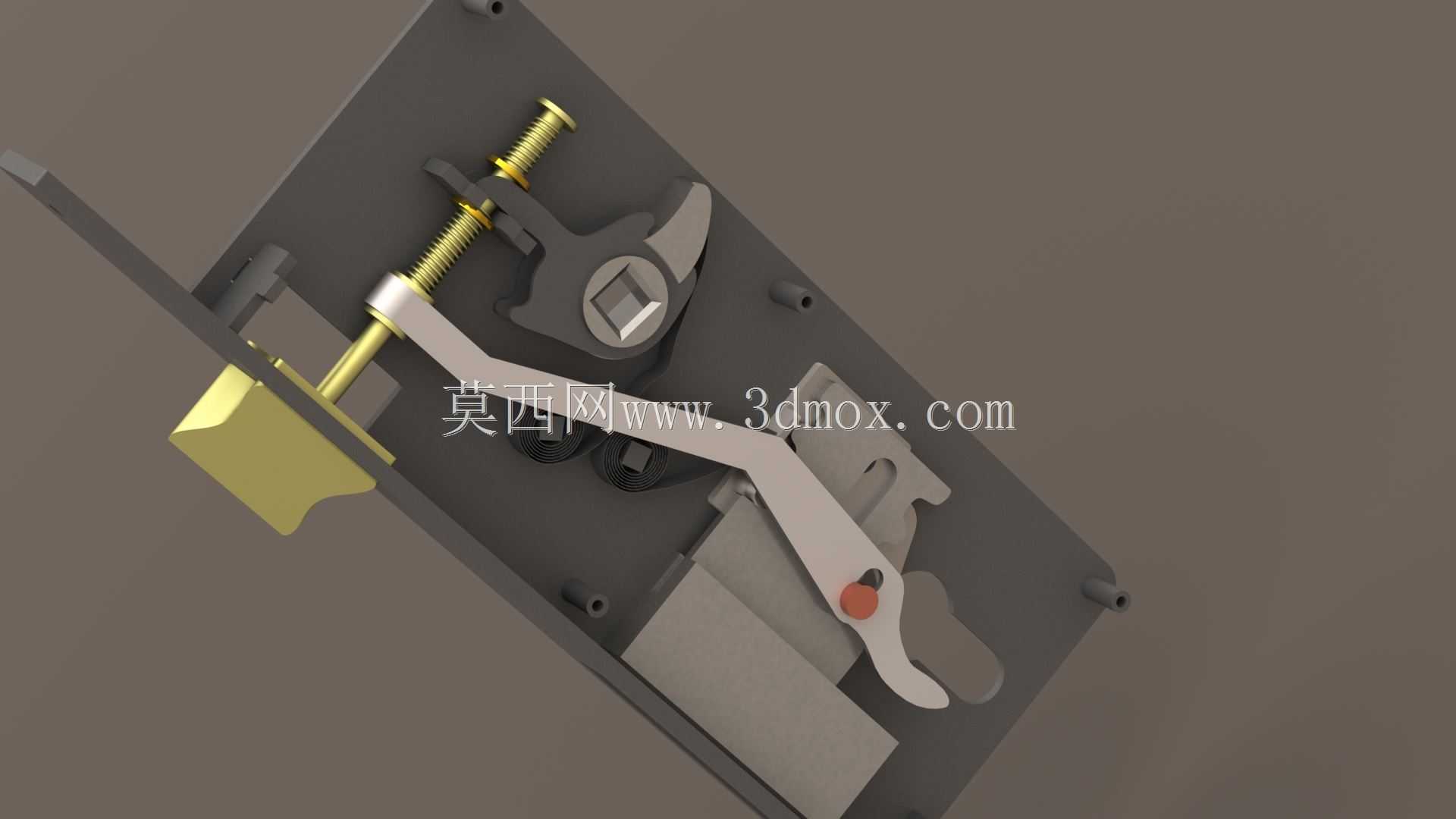

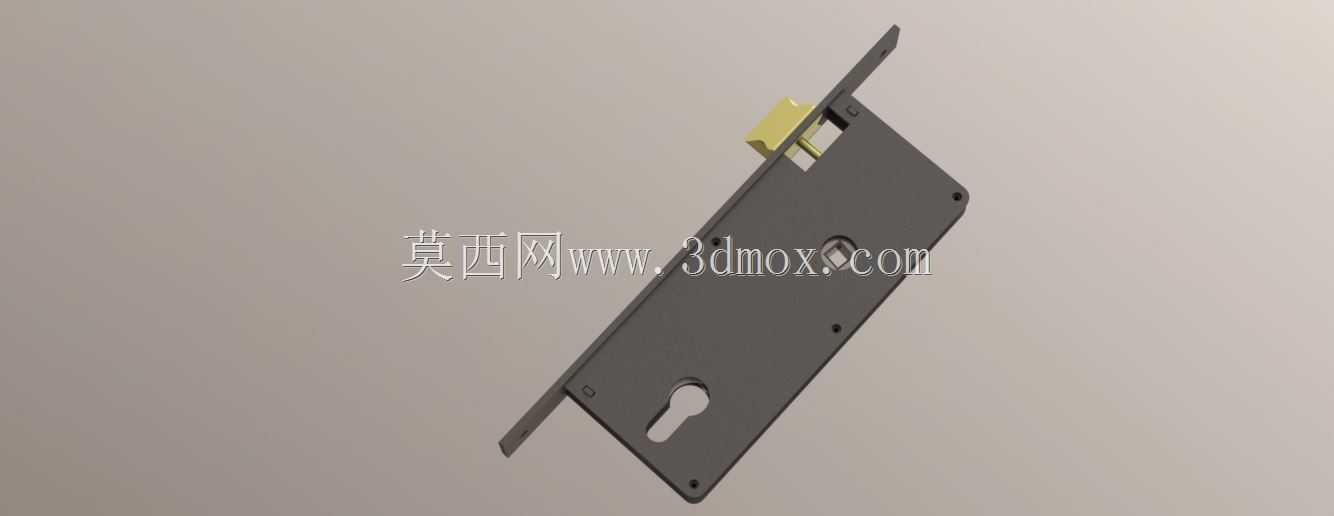

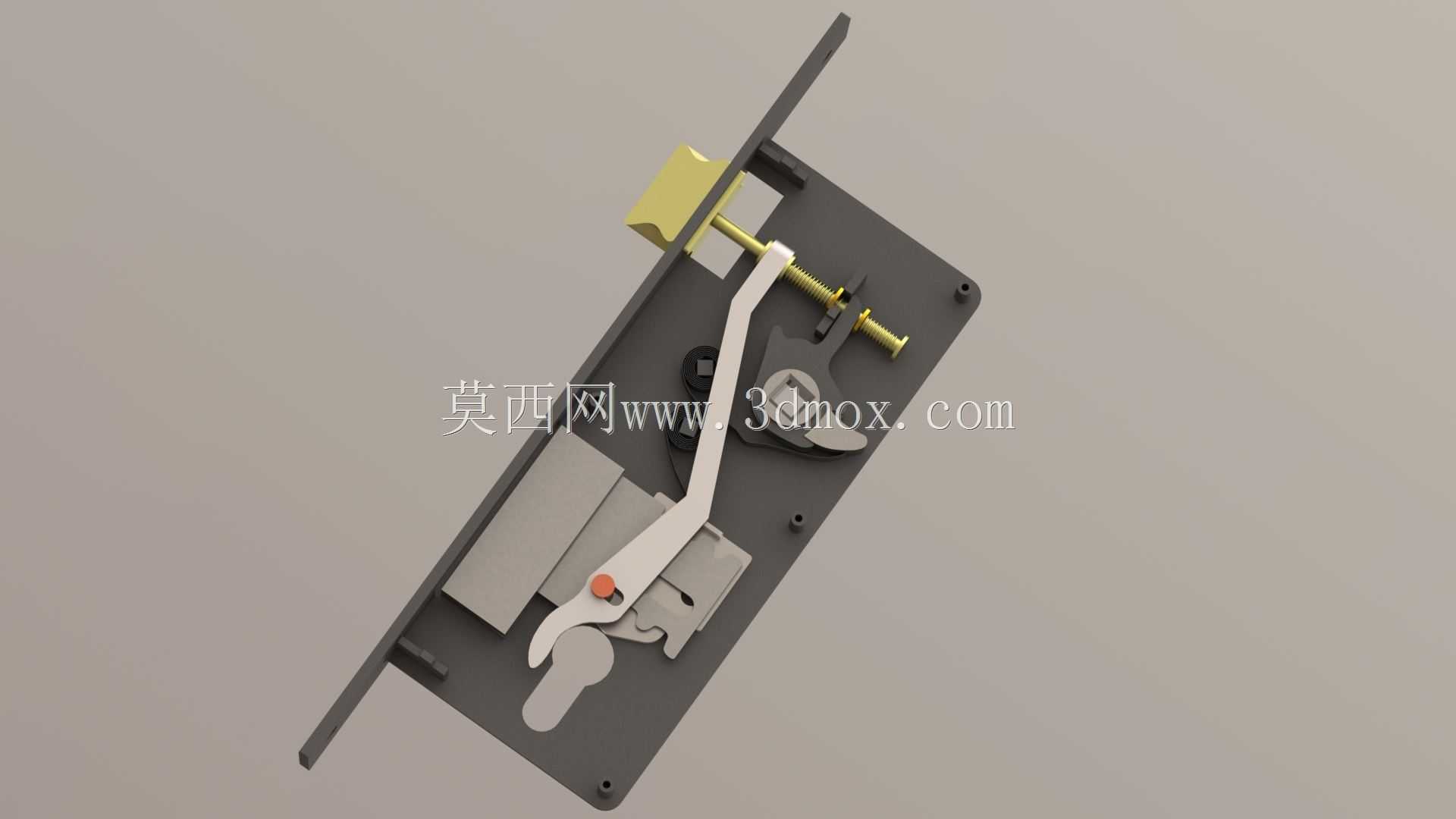

　　这款机械锁体主要适配室内平开木质门、钢质入户门的安装场景，是民用建筑、商用办公空间门控系统里的核心锁止部件，日常承担门扇闭合后的锁止、防误开、执手复位等核心功能，无需额外供电即可完成全部机械动作，可靠性远高于电子锁的纯机械锁止部分，可单独作为机械门锁使用，也可作为智能锁的内置机械锁体配套使用。从结构设计逻辑来看，整个锁体采用一体化冲压钢板作为承载基座，所有传动部件都内嵌在基座的型腔内部，安装时可整体嵌入门扇侧边预先开好的锁体槽内，不会突出门扇表面影响外观。锁体的传动链路设计非常紧凑，执手输入的扭矩通过方轴传递到拨叉部件，拨叉带动联动摆臂转动，摆臂一方面驱动斜舌完成收回动作实现开门，另一方面在锁止状态下会被锁止卡块限位，

　　避免外力按压执手解锁。锁舌部分采用分体式设计，日常关门时斜舌在斜面受力作用下自动收回，完全进入门框扣板位置后在弹簧作用下弹出完成初步锁止，需要额外锁闭时可通过钥匙或旋钮驱动方舌伸出，卡入门框对应的锁舌槽内实现更高等级的锁止。设计过程中充分考虑了安装边界的适配性，锁体整体厚度控制在常规门扇的可开槽范围内，侧边导向片的孔位按照通用门厚的安装标准预留，可适配不同厚度的门扇安装需求，不需要额外对门扇进行大规模裁切改造。传动部件之间的配合间隙经过反复校核，摆臂与拨叉的接触位置做了圆弧过渡处理，减少长期使用过程中的磨损量，所有弹簧部件都采用碳素弹簧钢制作，保证长期反复按压执手后依然能提供足够的复位力，不会出现执手下垂、锁舌无法完全弹出的问题。

　　锁体内部的止逆结构可以避免斜舌受外力挤压意外收回，在没有执手或钥匙输入扭矩的情况下，仅通过撬动斜舌无法完成解锁，提升了整体的防撬性能。各转动销轴都采用铆接方式固定在基座上，装配完成后不会出现销轴窜动脱落的问题，适合批量生产装配，也能降低后期使用过程中的故障概率。
