带散热风扇的皮带轮牵引传动机构

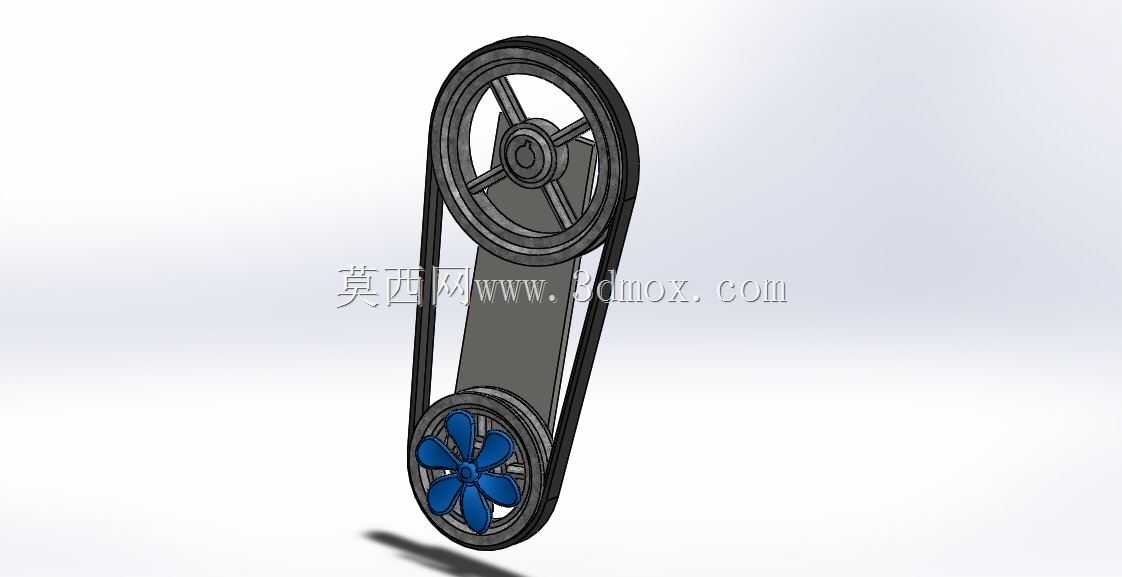

　　这套带散热风扇的皮带轮牵引传动机构，主要面向轻载连续运转的牵引输送场景设计，常见于小型物料输送线、实验室小型牵引设备、轻载纺织牵伸装置这类需要持续提供稳定牵引拉力，同时对运转散热有一定要求的工况中。不同于常规的纯皮带牵引结构，设计阶段特意在从动带轮侧集成了轴流散热风扇，整套机构的动力传递路径非常清晰：主动带轮接入外部动力源后，通过V型皮带将扭矩传递至从动带轮轴端，从动轴既作为牵引动力输出端连接牵引负载，同时直接驱动同轴安装的散热风扇同步运转，不需要额外配置独立的散热动力单元，大幅简化了附属结构的设计复杂度。

　　从结构设计逻辑来看，两个带轮采用辐条式结构而非实心轮体，首先是为了降低整体转动惯量，减少启停阶段的惯性冲击，同时辐条间的空隙可以配合风扇形成的气流，带走皮带与带轮摩擦产生的热量，避免长时间运转下皮带过热老化，延长传动带的更换周期。皮带采用标准V型传动带，张紧状态下依靠带轮轮槽的摩擦力传递扭矩，设计时预留了皮带张紧调节的安装余量，两个带轮的中心距可以在小范围内调整，方便后期维护时更换皮带、调整张紧力，不需要整体拆卸机构的安装基座。

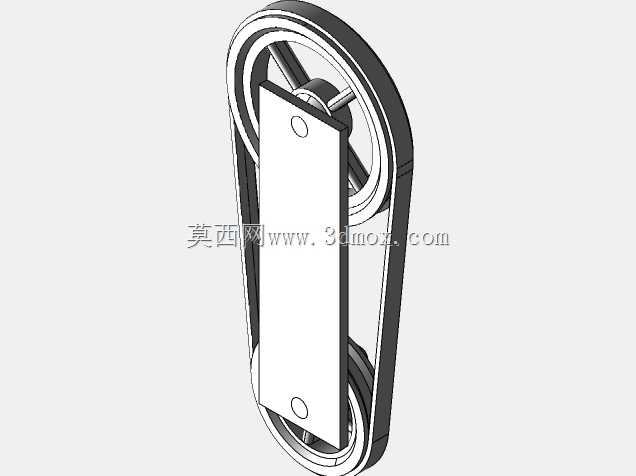

　　安装边界方面，整套机构的安装基准为两个带轮的支撑立板，两块平行的立式支撑板分别承托主动轮与从动轮的转轴，支撑板上的轴承安装位采用同轴度公差控制在IT7级的设计要求，避免转轴运转时出现偏摆导致皮带跑偏、异常磨损。集成的风扇采用六叶轴流结构，叶片角度经过匹配从动轮常规运转转速的优化，在从动轮达到额定工作转速时，风扇产生的气流可以直接覆盖皮带与两个带轮的接触区域，同时气流顺着支撑板的间隙向外流通，不会在机构内部形成紊流影响传动稳定性。

　　实际选型适配时，这套机构可以根据牵引负载的大小匹配不同型号的V带与带轮直径，调整传动比来适配不同的牵引速度需求，风扇的尺寸也可以根据实际散热需求做同安装尺寸的替换，不需要改动主体支撑结构。从动轮的输出轴端预留了标准的键槽连接位，可以直接对接牵引辊、牵引绳卷筒这类负载部件，不需要额外加工连接结构，整体结构的零件通用化程度较高，大部分零件都可以采用标准型材与标准传动件加工组装，有效降低生产制造成本与后期维护的配件采购难度。
