九板叠层式HHO氢氧反应发生装置结构

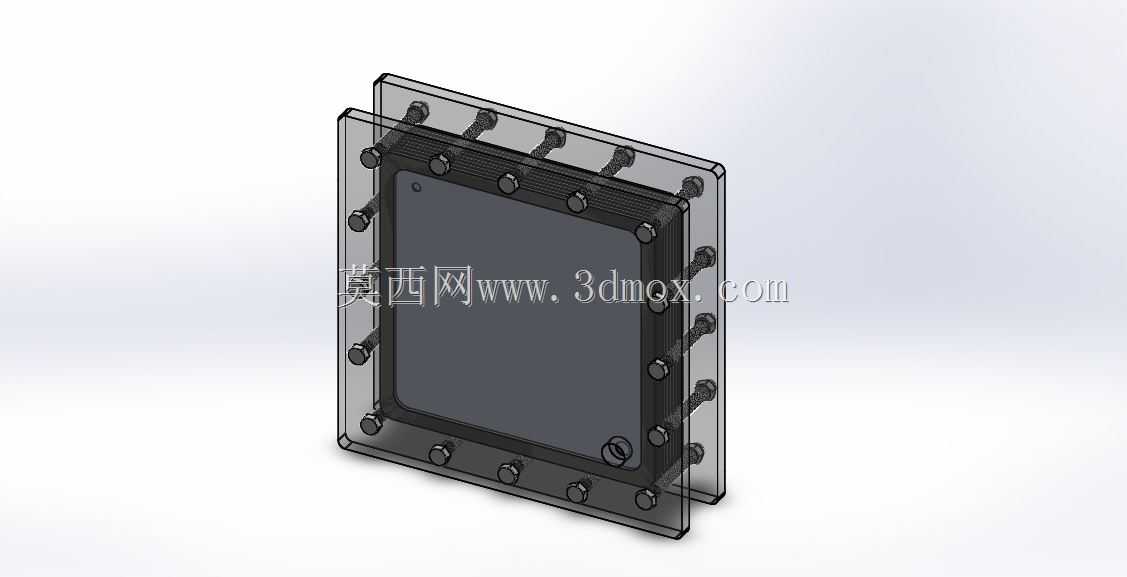

　　这套叠层式HHO反应装置的结构设计，核心围绕水电解制氢氧的工况需求展开，在小型分布式供能、车载助燃、实验台能源供给场景中都有适配空间。从实际使用逻辑来看，装置采用九组极板平行叠装的架构，相邻极板间预留均匀的电解腔间隙，既保证电解反应的有效接触面积，又能让生成的氢氧混合气体顺着极板间隙顺畅导出，避免腔体内积气导致的反应效率波动。外部采用透明耐腐板材做端板与封边结构，通过周向均匀排布的紧固件实现整体压紧，这种布局一方面可以让运维人员直观观察内部电解液位、极板结垢与产气状态，另一方面周向螺栓的预紧力可以均匀作用在密封胶条上，杜绝电解气、电解液的渗漏问题，适配弱酸碱电解液的长期工作环境。设计阶段优先考虑了安装边界的适配性，

　　整体为方正薄型叠层结构，安装孔位沿端板周向对称布置，既可以单组独立安装在实验台架上，也可以多组并排拼接组成更大功率的产气单元，不需要额外设计复杂的转接工装。极板部分采用导电性能优异的基材做表面活化处理，降低电解过程中的欧姆损耗，相邻极板间的绝缘隔套既控制了极板间距的一致性，又避免了极板间短路打火的风险，端板上预留的进出液、排气接口采用标准管螺纹规格，可直接对接常规的电解液循环管路、气路输送组件，不需要额外定制非标接头。在结构强度校核上，周向紧固件的规格选型匹配了端板承压需求，即使在内部产气压力小幅波动的工况下，端板也不会出现挠曲变形，保证密封面的贴合度。透明外板的材质选用抗冲击、耐电解液腐蚀的工程材料，长期接触电解液也不会出现雾化、

　　开裂问题，方便日常巡检时快速判断内部工作状态，不需要拆解装置就能排查液位异常、极板污堵等常见故障。这种叠层结构的设计还兼顾了维护便捷性，拆解时只需按顺序松开周向螺栓，即可逐层拆分极板、密封件与隔套，对老化密封件、结垢极板进行清理或更换后，按原顺序叠装压紧即可恢复使用，不需要复杂的专用工装，大幅降低现场运维的时间成本。装置的进出液接口设置在端板下部，排气接口设置在上部，契合气液流动的自然规律，电解液从下部进入后充满各层电解腔，反应生成的气体向上汇集从上部接口排出，减少气液夹带的问题，提升输出气体的稳定性。
