CSWA认证练习用机械基座零件结构

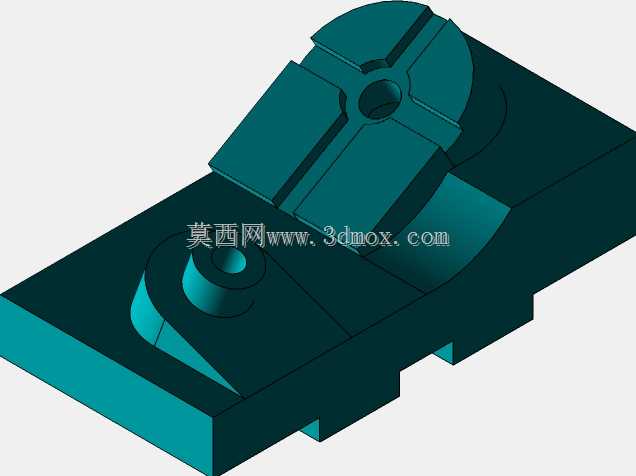

　　这款零件结构常见于机械技能认证实操考核场景，也可作为小型工装夹具的承载基座使用，日常在教学实训、技能等级评定的三维建模环节出现频率较高。从结构设计逻辑来看，零件采用矩形底板作为主体承载基础，底板边缘设置有阶梯式让位结构，能够在装配时避开相邻部件的安装干涉，同时底板底部预留的凹槽结构，可直接卡入对应规格的型材导轨，无需额外设计转接固定件，减少装配环节的零件数量。零件上部的成型结构分为两个功能区域，一侧为带中心通孔的圆形凸台，凸台表面加工有十字交叉的定位槽，可用于嵌入定位销或者密封垫片，中心通孔为阶梯孔设计，能够适配不同直径的紧固件穿过，同时保证沉头安装后紧固件端面不超出凸台表面，避免后续装配出现凸起干涉。

　　另一侧为带同轴凸台的弧形支撑结构，凸台同样设置有中心安装孔，弧形过渡面能够分散上部承载的应力，避免直角连接处出现应力集中导致的零件断裂风险，两个功能区域之间通过平滑的曲面过渡连接，既保证了结构的整体性，也减少了加工时的走刀转折次数。从安装边界来看，零件整体外轮廓无尖锐外伸结构，所有棱边均做了小尺寸倒角处理，既可以去除加工毛刺，也能避免装配时划伤操作人员。在实际建模练习过程中，这类零件重点考察草图绘制的几何约束添加、拉伸凸台与拉伸切除的特征顺序安排、异形结构的曲面过渡处理能力，同时需要注意各个孔位的同轴度要求、凸台高度的尺寸公差匹配，建模时若特征顺序安排不当，很容易出现特征失败或者壁厚不均的问题。这类结构在实际工业场景中，

　　也可经过尺寸缩放后用于小型检测设备的承载台，上部的十字槽可用于固定检测传感器的安装支架，底部的卡接结构可快速调整在导轨上的安装位置，适配不同的检测工位间距需求，弧形支撑面可承托圆柱形的检测探头组件，保证探头安装后的垂直度符合检测精度要求。
