自行车标准传动链轮结构设计

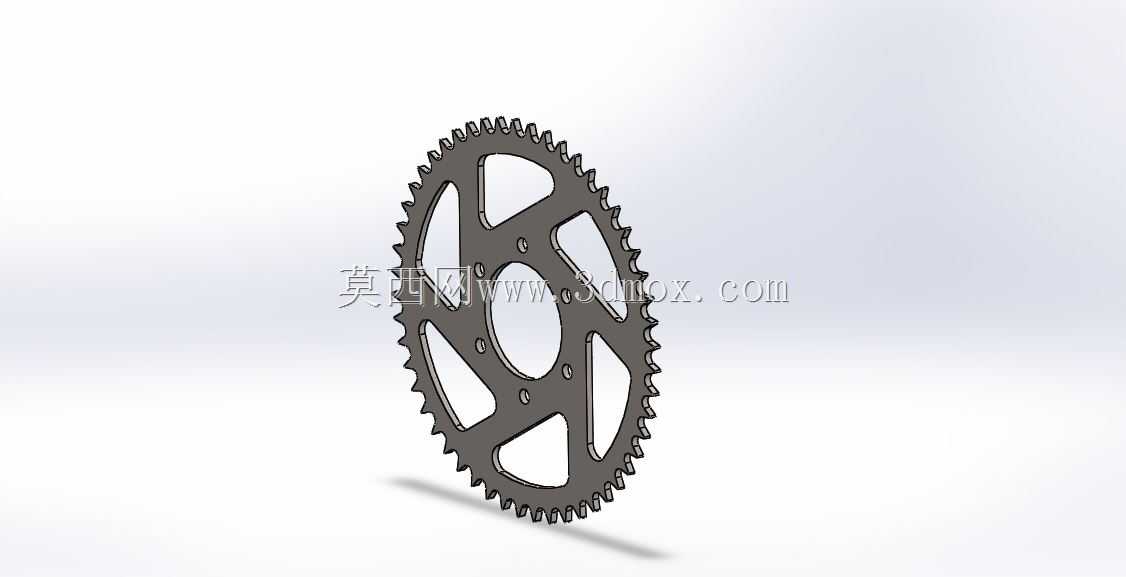

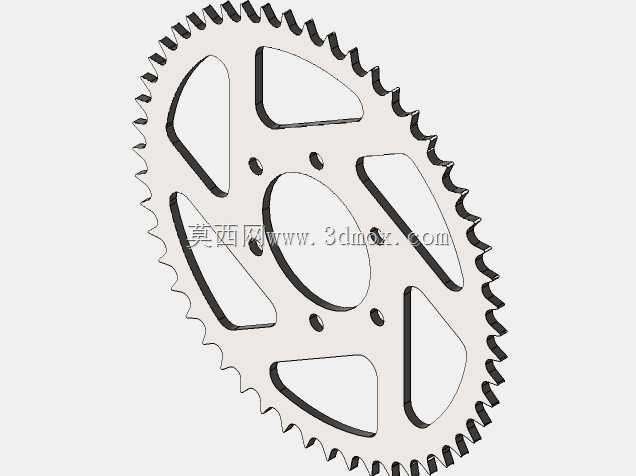

　　日常通勤、运动骑行场景下的自行车传动系统中，链轮是衔接脚踏曲柄与传动链条的核心受力部件，其齿形精度、结构刚度直接决定骑行过程的传动效率与链条啮合稳定性，也是自行车传动系统维保、改装过程中高频更换的核心配件。这款链轮的设计完全贴合自行车链传动的实际啮合需求，整体采用盘式辐条镂空结构，在保证整体结构强度的前提下，尽可能削减非受力区域的材料冗余，降低链轮自身转动惯量，让骑行起步、变速过程的动力响应更跟脚，同时也能减少骑行过程中附着在链轮表面的泥沙堆积，降低户外复杂路况下链条与齿槽的磨粒磨损风险。齿形轮廓的设计严格匹配标准自行车链条的节距参数，每个齿的工作齿面都做了适配链条铰接滚子的圆弧修形，啮合过程中能让链条滚子顺畅滑入齿槽，避免卡链、

　　跳齿问题，哪怕是长期使用出现轻微磨损后，也能维持稳定的啮合状态，不会出现传动顿挫的情况。链轮中心的安装孔位做了适配标准自行车曲柄花键的尺寸匹配，孔周均匀分布的固定小孔可以精准对齐曲柄上的安装定位点，安装时不需要额外做孔位修配，就能保证链轮与曲柄的同轴度，避免转动过程中出现偏摆，减少链条的侧向拉扯力，延长整套传动系统的使用寿命。辐条部分的结构采用了对称式的异形镂空设计，每段辐条的截面都做了受力方向的加厚处理，在踩踏发力的扭矩传递路径上保证足够的结构强度，哪怕是大扭矩爬坡发力的场景，也不会出现辐条变形、链轮失圆的问题。链轮的外缘齿圈部分做了厚度方向的倒角处理，一方面能在链条啮合入位时起到导向作用，

　　降低变速过程中链条切换到该链轮时的卡滞感，另一方面也能减少齿侧与链条链板的摩擦，降低传动过程的无谓功率损耗。从安装边界来看，这款链轮的齿顶圆直径、中心安装孔的定位尺寸都严格遵循通用自行车传动系统的适配标准，可以直接替换同规格的市售常规链轮，不需要对车架、曲柄、链条张紧结构做额外改装，不管是民用通勤车的维修替换，还是运动自行车的传动改装选型，都能直接适配。在实际建模过程中，齿形的参数化建模完全围绕链条啮合的运动轨迹做校验，每个齿的位置度公差都控制在链传动允许的误差范围内，避免出现因齿距偏差导致的啮合冲击，同时镂空结构的应力分布也做了对应校核，保证在最大踩踏扭矩下的结构安全系数满足长期使用需求，不会出现应力集中导致的辐条断裂问题。
