传感器配套圆形暗封端盖结构设计

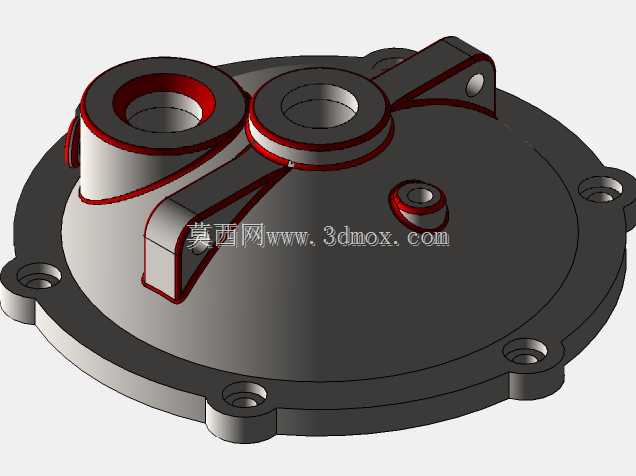

　　这款圆形暗封端盖主要应用于工业传感检测设备的腔体密封场景，在压力传感、流量传感类仪表的壳体末端承担腔体封闭、介质隔离、安装定位的多重作用，是传感单元防护结构中的核心承压零件。从结构设计逻辑来看，端盖主体采用圆盘式基体布局，外缘均匀分布带沉孔的安装耳座，安装孔位的节圆尺寸与对应传感器壳体的法兰定位孔完全匹配，沉孔设计可让内六角螺栓安装后头部完全埋入孔内，避免突出结构干涉周边管线排布，也能减少外部磕碰对螺栓连接副的损伤。端盖盘面凸起的两组同轴凸台，是对应传感模块内部两个介质通路的对接结构，凸台端面预留的密封槽可嵌入O型密封圈，装配后与壳体内部的通路接口压紧，实现不同介质腔道的独立密封，避免腔道间出现串液、串气问题，

　　凸台的高度经过尺寸链校核，既保证密封压缩量处于合理区间，也不会因凸台过长挤占内部传感元件的安装空间。盘面斜向布置的加强筋连接两组凸台与端盖基体，在不增加整体壁厚的前提下提升凸台根部的结构强度，避免设备受振动、压力冲击时凸台根部出现应力开裂，筋条的走向同时兼顾了铸造或注塑成型时的材料流动路径，减少成型过程中出现缩孔、缺料的概率。盘面中心位置的小型凸台是内部传感芯体的定位基准，凸台内孔与芯体定位轴采用小间隙配合，装配时可快速实现芯体的同轴定位，降低装配调试的对位难度。端盖内侧的腔体深度经过精准核算，可完全容纳传感芯体、信号调理板等内部组件，内壁与内部元件之间预留均匀的间隙，既满足灌封密封胶的填充空间要求，

　　也避免元件与壳壁硬接触导致的元件损伤。从安装边界来看，端盖整体外轮廓的最大直径适配常规工业传感器的壳体尺寸，安装后整体突出壳体的高度控制在较低范围，可适配狭小安装空间内的传感设备布置需求，端盖外缘的倒角设计既去除了加工锐边避免装配划伤，也能在装配时起到导向作用，快速对准壳体的安装止口。在实际工况应用中，这类端盖可承受常规工业场景下的介质压力，密封结构可满足防尘、防水溅的防护等级要求，适配气动、液压系统配套的传感设备使用，结构上的对称设计也降低了加工装夹的难度，适合批量加工生产。
