三方连接器六孔精密注塑模具结构

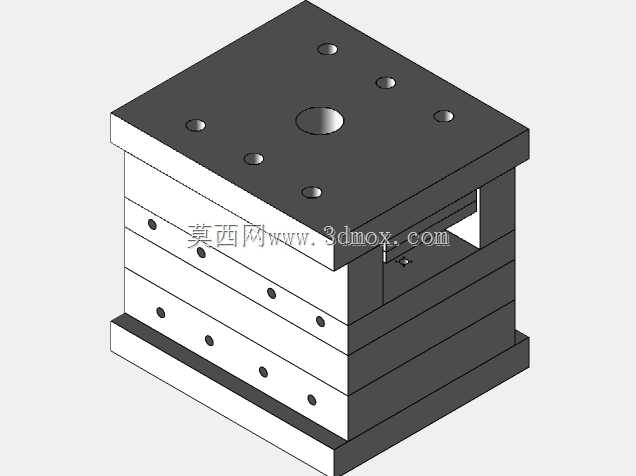

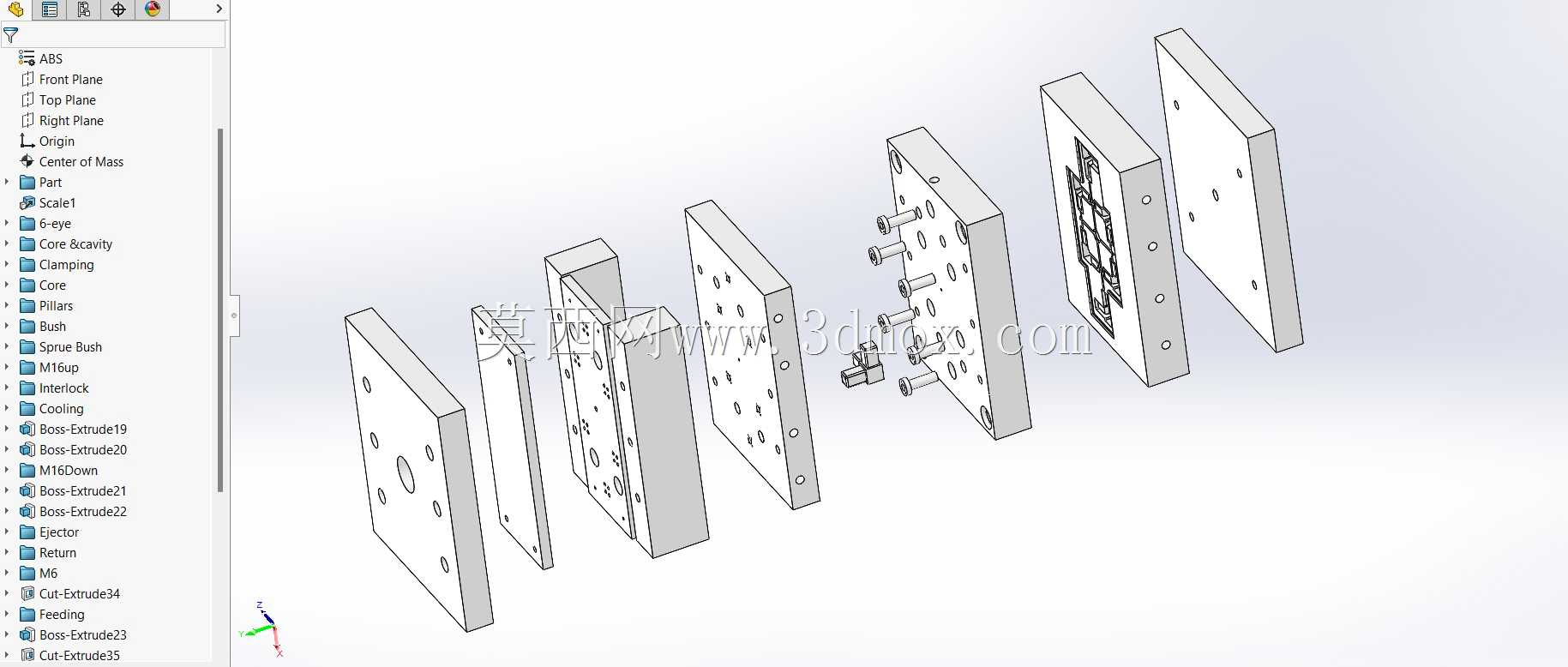

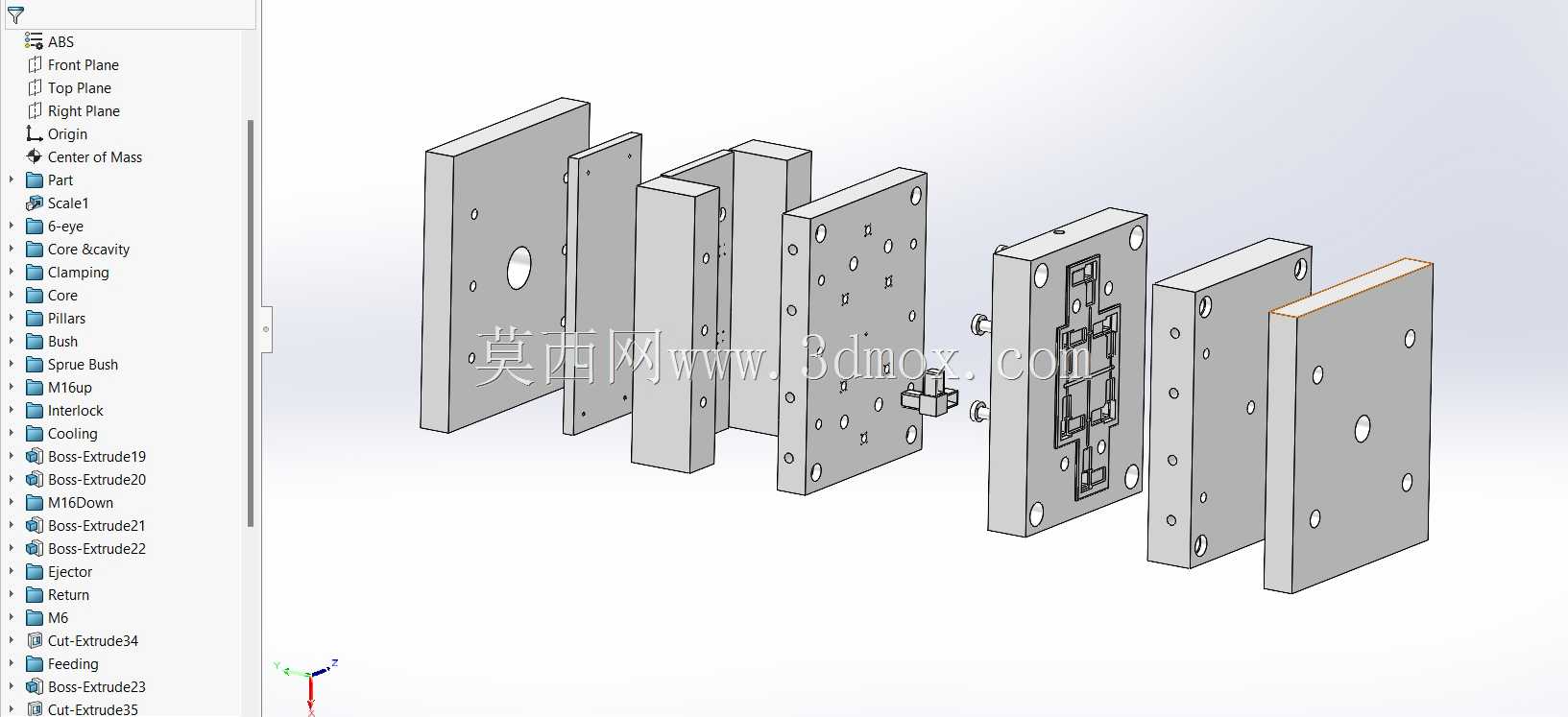

　　这套模具结构面向小型三方连接器类塑件的批量注塑成型需求，整体采用标准叠层模架布局，从顶部定模固定板到底部动模承板依次排布，各板件通过导柱完成开合模导向，保证上下模合模时的同轴对位精度，避免型腔错位导致塑件飞边或尺寸超差。顶部定模板面加工有多个定位孔与中心主流道衬套安装孔，主流道从注塑机喷嘴接入后，通过分流道将熔融塑料输送至对应型腔，本结构对应六只成型型腔，也就是行业内常说的六眼布局，一次开模即可产出六件连接器塑件，大幅提升单模次产出效率。

　　从实际产线应用来看，这类模具多用于电子接插件、小型塑料连接座的量产车间，适配卧式注塑机安装，模具整体外轮廓为方正叠层结构，安装时直接将定模侧贴合注塑机定模板、动模侧贴合动模固定板，通过压板压紧模身外沿即可完成固定，不需要额外定制复杂安装支座。模具侧向预留有滑块抽芯的安装空间，针对连接器侧壁可能存在的倒扣卡扣结构，开模过程中斜导柱先驱动侧滑块完成横向抽芯，再由动模侧顶出机构将塑件从型芯上平稳顶出，避免强制脱模拉伤塑件表面。

　　设计阶段首先要确认连接器塑件的全部成型边界：塑件的外形尺寸、壁厚、插接口深度、侧壁卡扣位置都要先转化为型腔与型芯的加工尺寸，收缩率按照常用塑料比如ABS、POM的成型特性预留，保证成型冷却后塑件尺寸落在装配公差范围内。模架各板的厚度选型要匹配注塑机的开模行程，顶出板的活动行程需要大于塑件型芯的包裹长度，保证顶出后塑件可以自由脱落。冷却水路在各模板内分层布置，进出水接口排布在模具非操作侧，避免和机械手取件路径、液压抽芯管路发生干涉。

　　模具的分型面选择在塑件最大轮廓处，合模时分型面紧密贴合，多余熔料从分型面溢出形成的飞边厚度控制在允许范围内，后续只需简单修剪即可满足外观要求。顶部的多个螺纹孔分别用于固定浇口套、定位环以及吊装模块，模具转运吊装时可以直接在对应孔位安装吊环，保证起吊过程模身平衡。各层板之间的定位销承担二次定位作用，即便导柱出现轻微磨损，定位销依然可以保证型腔的相对位置精度，长期量产过程中模具的重复装配精度也能保持稳定。针对连接器塑件精度要求高、壁薄易填充不足的特点，流道截面采用圆形设计，减少熔料流动阻力，浇口选用点浇口形式，开模时浇口自动拉断，塑件表面残留痕迹极小，不需要大量人工后处理。
