浮动式液压盘式制动卡钳总成结构

　　该制动卡钳为浮动式盘刹执行部件，主要应用于乘用车、轻型商用车及工业行走机械的轮端制动系统，也可作为小型轨道车辆、AGV重载转运车、试验台旋转轴系的减速驻车机构。卡钳跨骑在制动盘两侧，制动时液压力推动内侧活塞外伸，钳体沿导向销反向浮动，使内外两块摩擦片同步夹紧制动盘，将动能转化为摩擦热实现减速。

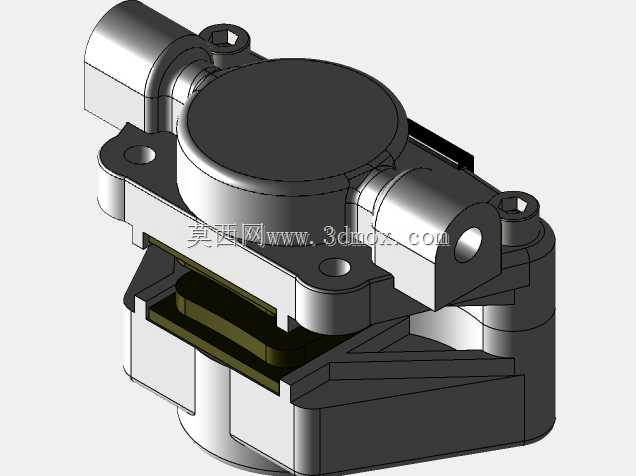

　　从结构布局看，本体采用一体化铸造成型的钳体框架，中部开设容纳制动盘的开口槽，两侧形成对称的摩擦片安装导轨。内侧集成圆柱形活塞腔，活塞端面直接顶推内侧摩擦片背板；钳体背部设置两个带内螺纹的安装耳座，用于穿装导向销并与转向节或桥体支架连接，耳座孔位同轴度直接决定浮动回位是否顺畅。顶部预留放气螺钉孔，装配后用于排出液压腔内部空气，避免制动踏板发软。摩擦片采用钢背板加摩擦材料层的复合结构，背板两侧嵌入减振消音片，降低制动时的高频啸叫。

　　设计过程中优先保证钳体刚度与热容量匹配：钳体桥部截面做加厚处理，承受夹紧反力时变形量控制在极小范围，避免摩擦片偏磨；活塞与缸孔之间设置矩形密封圈，利用密封圈的弹性变形实现活塞自动回位，磨损后间隙可自动补偿。摩擦片与导轨之间预留侧向滑动间隙，受热膨胀时不会卡滞。

　　安装边界方面，卡钳整体跨距需匹配制动盘厚度，钳体内腔宽度大于盘厚加双侧摩擦片总厚度，保证盘体转动时不与钳体发生刮擦；两个安装耳的中心距、螺栓孔规格需对应整车桥体支架，安装后卡钳重心落在轮辋内部避让空间内，轮辐转向极限位置不得干涉钳体外轮廓。液压进油口布置在钳体上部，连接制动硬管后留有拆装扳手空间，放气嘴朝向便于人工排气的操作方位。摩擦片磨损极限位置对应活塞最大伸出量，设计时保证密封圈不会脱出缸孔。

　　三维建模阶段需完整还原钳体铸造圆角、活塞腔阶梯孔、导向销孔、摩擦片卡槽、放气孔等细节，装配时校验摩擦片滑动行程、活塞推进距离、制动盘进出槽口的间隙，模拟制动夹紧工况下钳体的应力分布，重点核查耳座与桥部过渡区域的强度，同时核对卡钳与轮毂、转向拉杆、减震器等周边件的运动包络，确保整车跳动、转向全过程无运动干涉。
