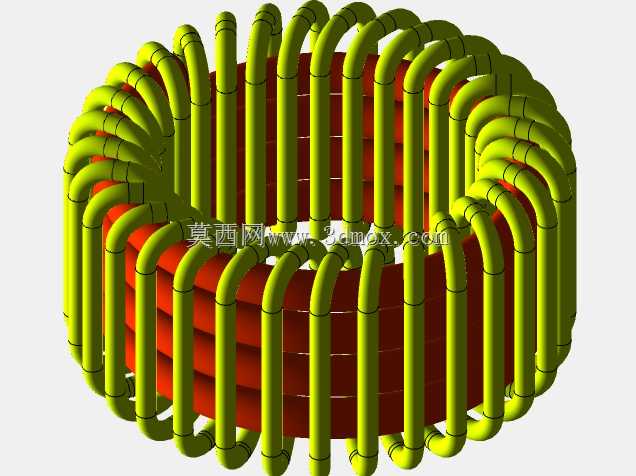

环形螺旋绕线电感传感线圈结构

　　这类环形螺旋绕组常见于电磁传感与电感储能回路，核心作用是在有限空间内建立均匀闭合磁路，降低漏磁对周边电路的干扰。实际选型时，工程师最先关注的不是外观，而是绕组在环形骨架上的排布是否连续、匝间距离是否一致，因为任何局部疏密变化都会改变电感量与磁场分布，进而影响采样信号稳定性。

　　从结构上看，线材沿环形骨架周向反复穿绕，每一圈都在内外环之间形成近似U形的跨接段。外侧线段承担主要绕向延伸，内侧线段在环孔内完成回转，端部通过平滑圆弧过渡，避免硬折弯造成线皮损伤或导体截面突变。建模时需要重点控制弯曲半径：半径过小会导致装配应力集中，半径过大则会侵占相邻匝位，使总匝数达不到设计值。

　　安装边界通常由环形骨架的外径、内径和高度决定。绕组外表面不能超出骨架外径过多，否则在装入屏蔽罩或设备腔体时会发生干涉；内侧绕线也不能无限向环孔中心收拢，需要给中心紧固件、磁芯或散热通道留出空间。若该部件用于电流采样，环孔尺寸还要保证被测母排能够顺利穿过，并留有安全爬电距离。

　　功能特性上，闭合环形结构相比开放式线圈具有更好的抗外磁场干扰能力，适合在控制柜、变频器、电源模块等电磁环境复杂的位置使用。绕组均匀性直接决定传感精度，因此三维建模阶段就要把每匝的空间轨迹、层叠关系和出线位置表达清楚。出线端一般沿切线方向引出，可减少引线对主磁场的扰动，也便于后续接线端子固定。

　　设计思路上，先确定磁路环体的基本尺寸，再依据线径规划匝数与匝间距。绕线路径不能只做简单圆周阵列，因为穿绕式螺旋在内外侧的曲率不同，内侧更容易拥挤。合理的做法是让每匝沿环向保持等节距，同时在转弯处采用连续扫掠，使线材表面光顺、体积占用可预测。对于需要灌封或加装绝缘护套的场景，还要在绕组外侧预留封装层厚度，防止成品尺寸超差。

　　现场使用中，这类绕组还要考虑发热与散热。导线通过交变电流时产生的铜损会转化为热量，若匝间排列过密，空气难以在环体表面流通，温升会偏高。因此结构设计不能单纯追求小型化，还要在匝数、线径、匝间隙和通风空间之间取得平衡。三维模型把这些空间关系提前暴露出来，能有效减少样机阶段反复改模的次数。
