麦克纳姆轮辊子安装支架结构设计

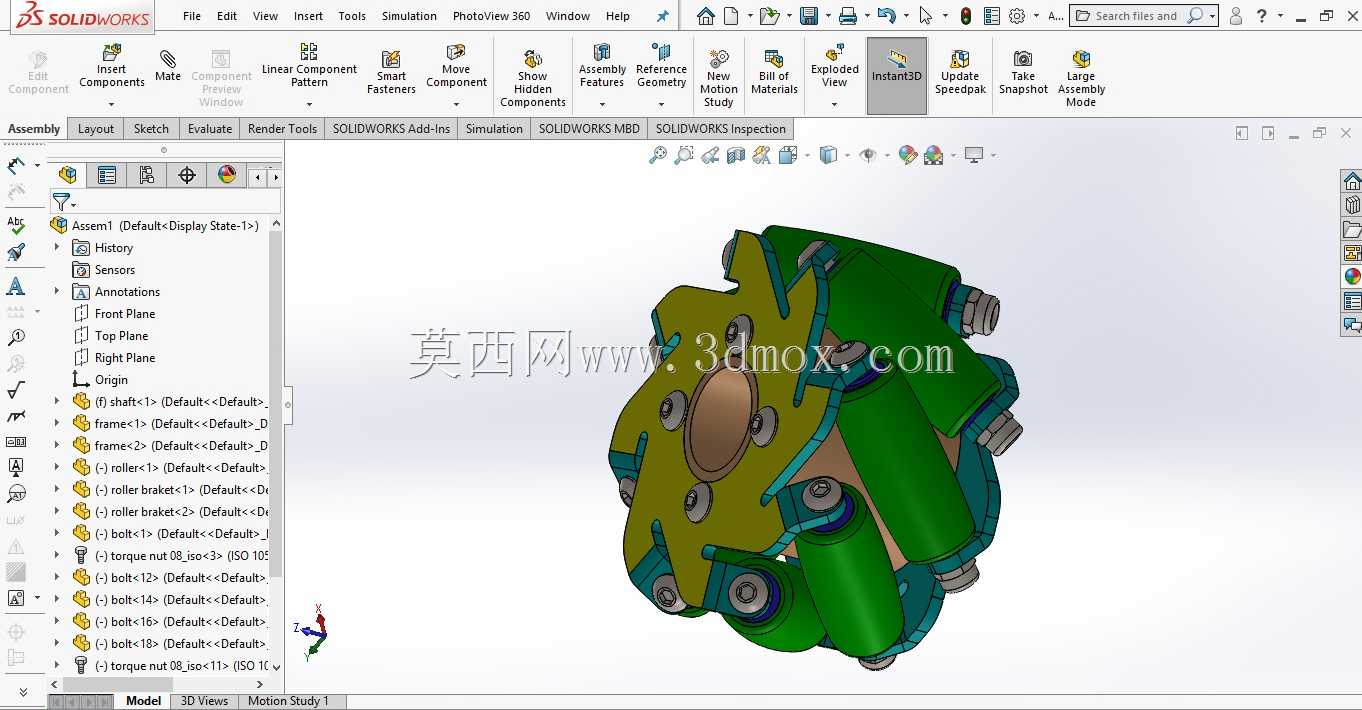

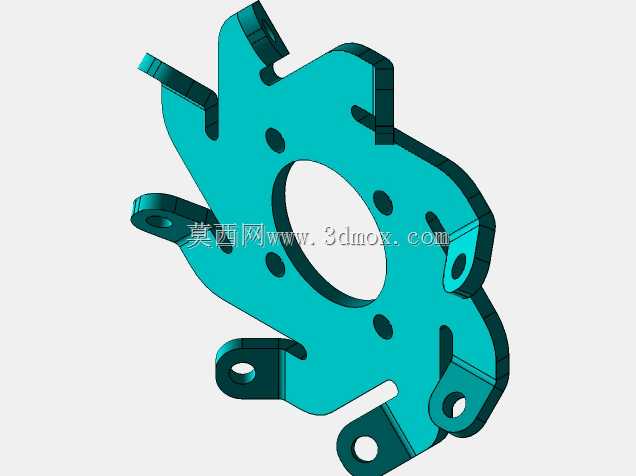

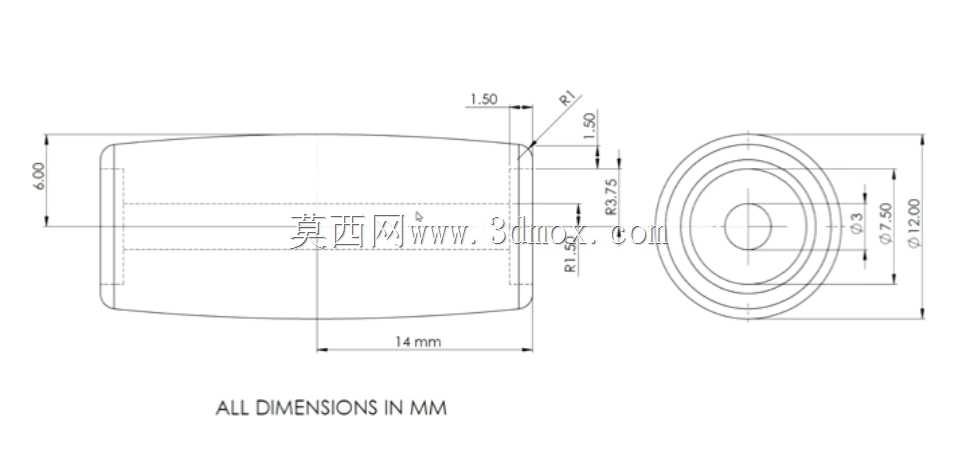

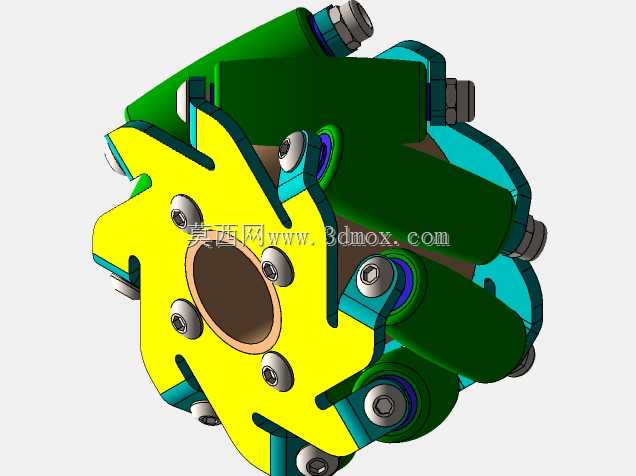

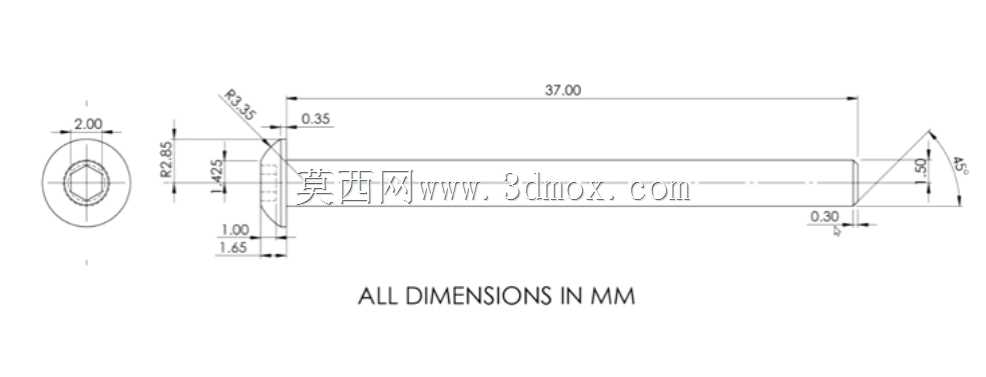

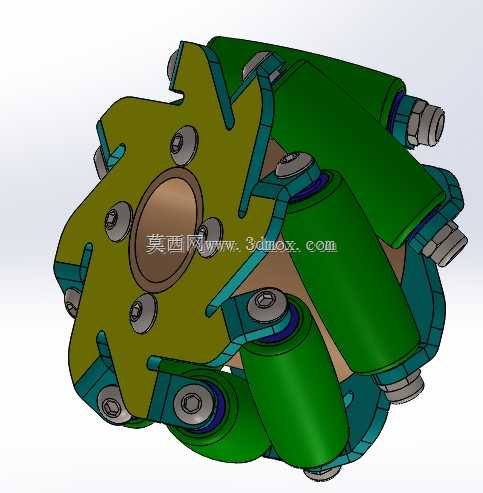

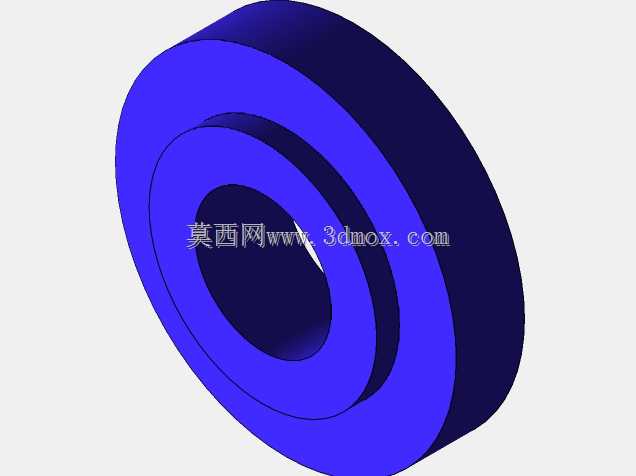

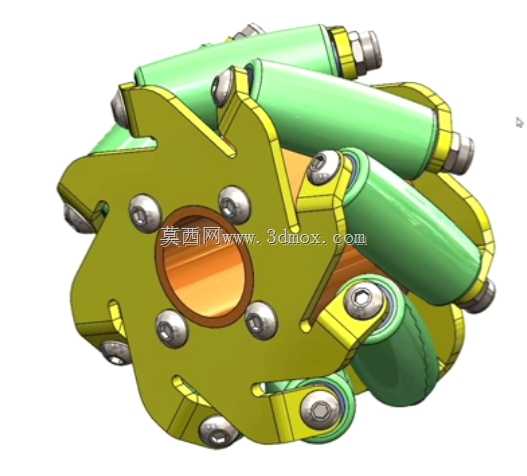

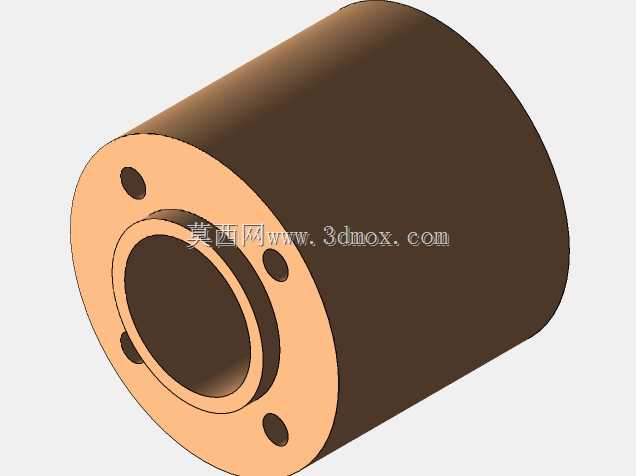

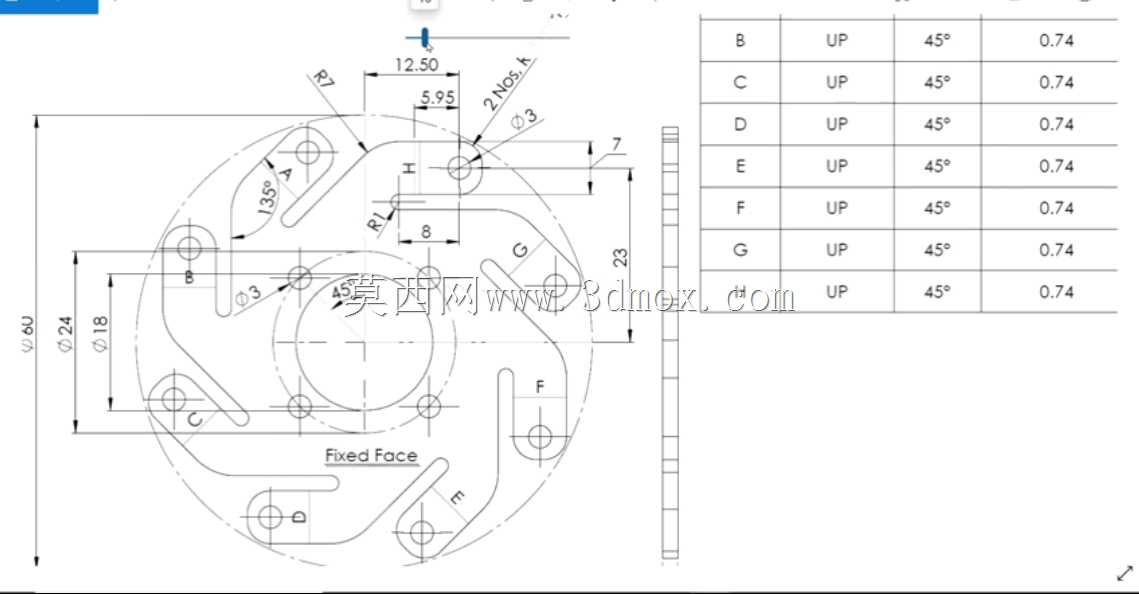

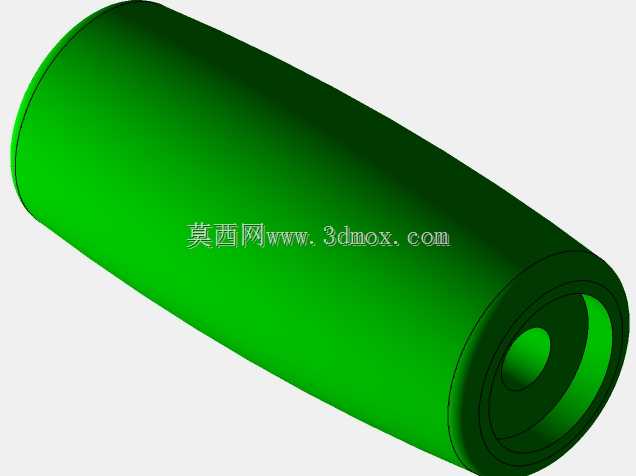

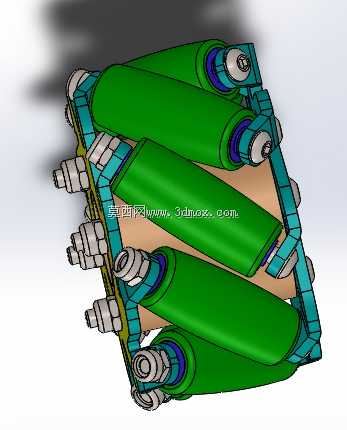

　　麦克纳姆轮作为全向移动设备的核心行走部件，其安装支架的结构精度直接决定了整轮的辊子角度一致性、承载能力与运动平顺性，这类支架广泛应用于AGV搬运小车、仓储分拣移动机器人、窄通道作业巡检平台、车间重载转运台车等场景，能够帮助设备在不转向的情况下实现横向平移、原地旋转、斜向行进等特殊运动，解决传统转向轮在狭小空间内无法灵活走位的痛点。从结构设计逻辑来看，该支架采用一体化盘式布局，中心预留与轮毂驱动轴配合的安装基准孔，周向均匀分布8组辊子安装位，每个安装位的辊轴固定孔严格按照45度偏角设置，保证辊子母线与轮体轴线的夹角符合麦克纳姆轮的运动学要求，避免因角度偏差导致的运动解算误差、轮体打滑或行进卡顿问题。支架盘面设置多组减重槽与工艺孔，

　　在保证结构刚性的前提下降低整体自重，减少驱动端的负载损耗，同时预留的固定凸台与定位销孔，能够确保辊子装配时的位置精度，避免辊子在长期受径向载荷时出现移位。从安装边界来看，支架中心定位孔直径为18mm，可适配常规的小型驱动轴输出端，轮体整体径向尺寸匹配小负载级麦克纳姆轮的装配要求，轴向安装厚度控制在7mm，不会占用过多底盘的横向安装空间，周向的固定孔位可直接与标准轮毂连接件锁紧，无需额外加工转接板。设计过程中重点考虑了受力分布特性，每个辊子安装位的支撑臂都做了圆弧过渡处理，避免应力集中导致的支架断裂，盘面标注的固定面基准能够帮助装配人员快速定位安装方向，防止装反导致的轮体运动方向与控制指令相反。

　　这类支架的结构细节直接影响麦克纳姆轮的实际使用寿命，比如安装位的同轴度公差需要控制在合理范围内，否则会导致辊子转动卡滞，加剧辊面磨损，而周向的角度一致性偏差过大时，会出现轮体滚动时的跳动问题，影响搭载设备的运行平稳性，对于搭载精密检测仪器的移动平台来说，这类结构精度的控制尤为重要。
