汽车外后视镜曲面结构造型设计

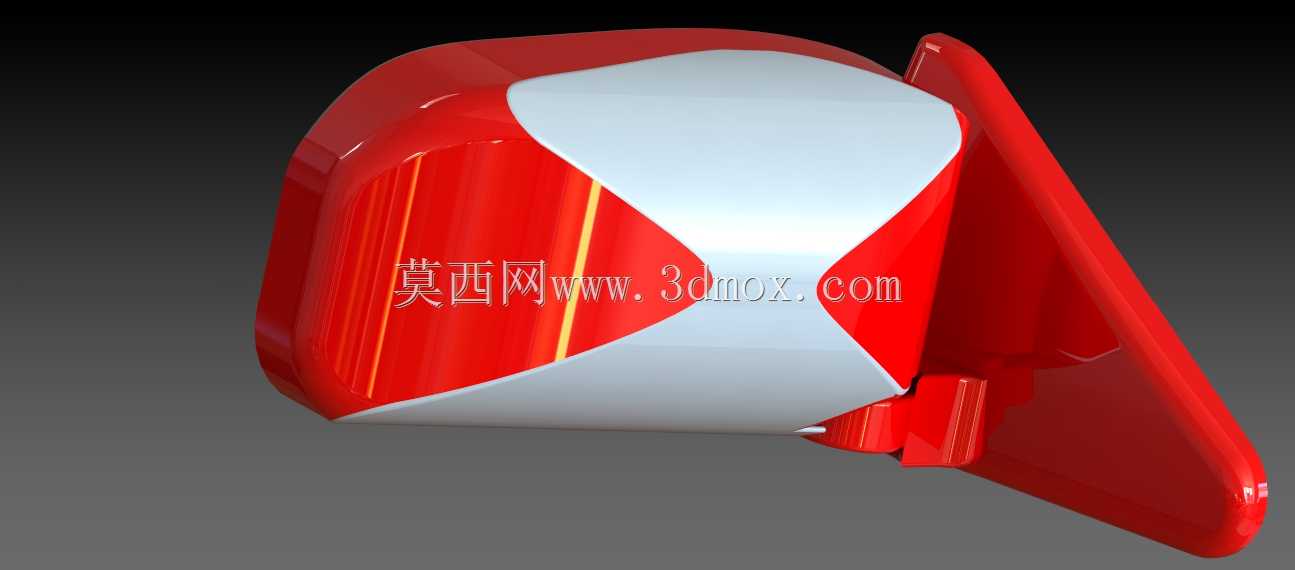

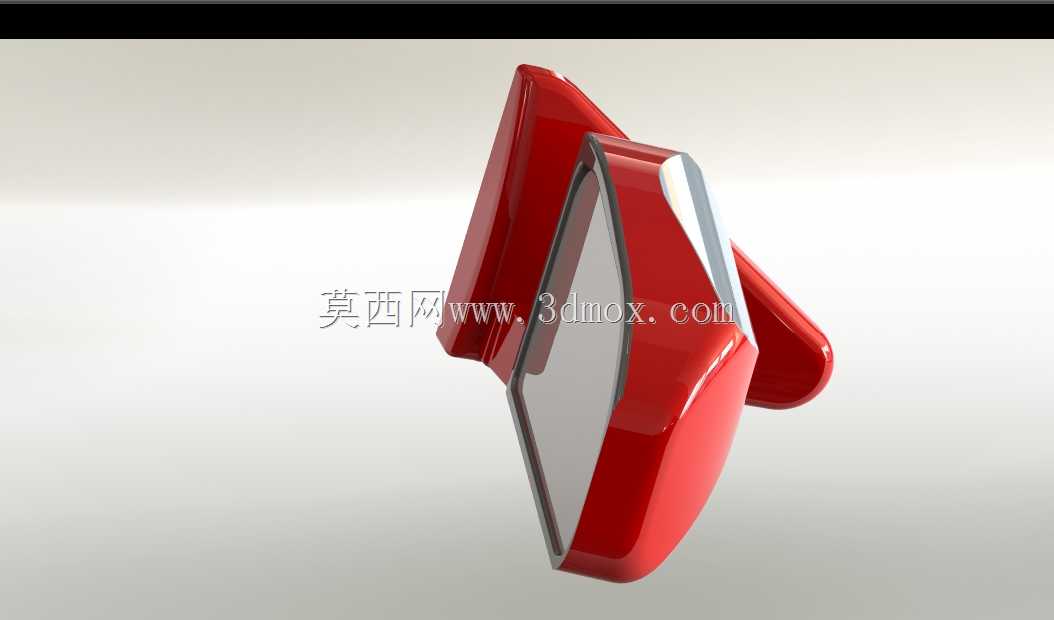

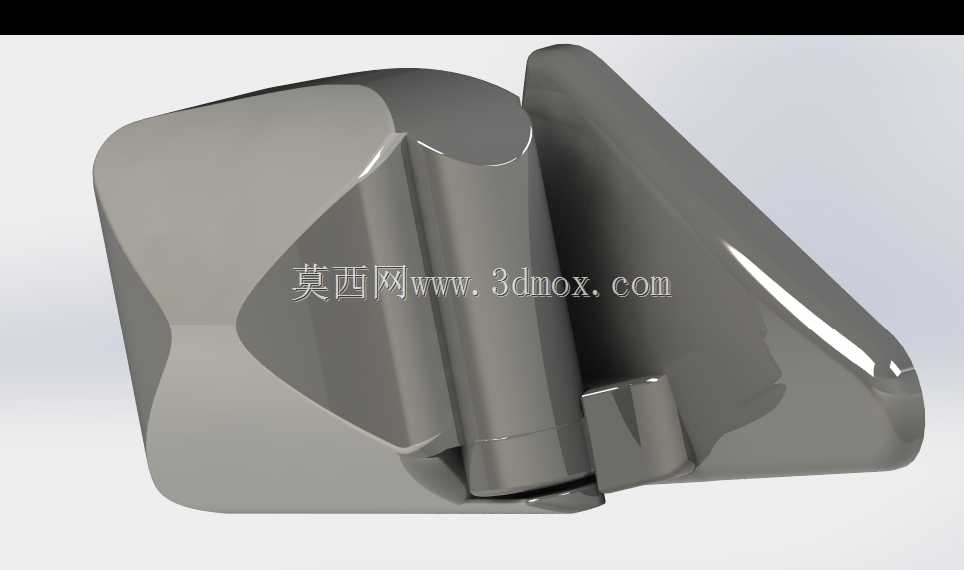

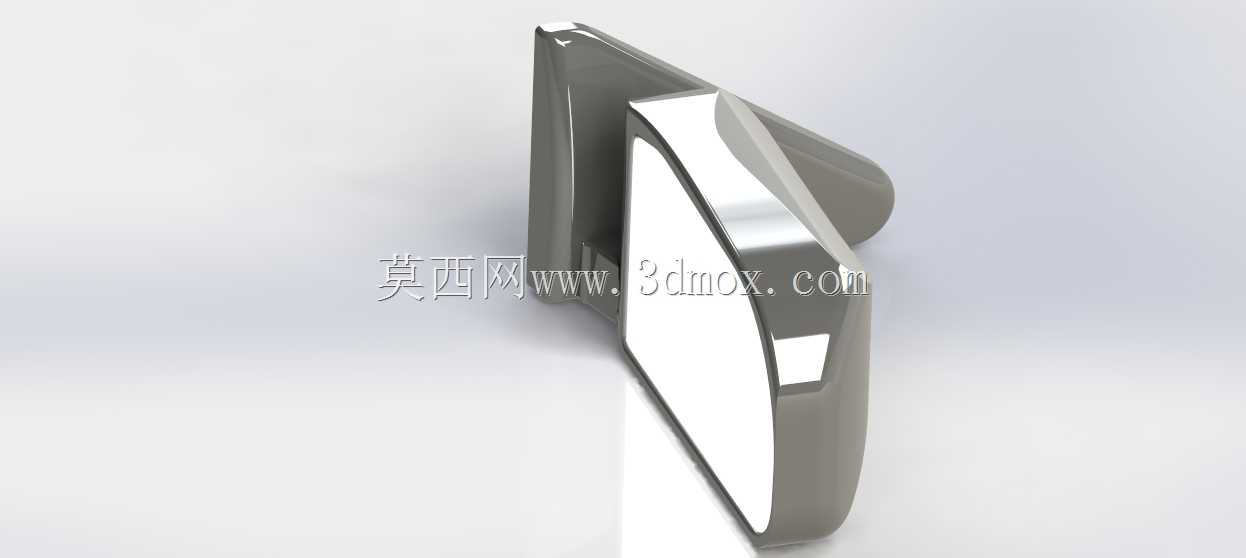

　　该模型还原了乘用车辆外后视镜的完整壳体与镜面形态，建模过程中优先处理了镜壳与基座的过渡曲面，保证分模线位置顺滑无突兀折角，能够直接为后续结构细化、模具开发提供外观参照。在整车外饰体系中，外后视镜属于高频交互的安全部件，日常行驶时承担侧后方视野采集功能，驾驶员通过镜面观察相邻车道车辆、非机动车与路侧障碍物，变道、倒车、靠边停车等操作都依赖其视野覆盖范围。设计阶段需要同步校核镜面旋转角度与壳体包络空间，确保镜片在电动调节或手动折叠过程中不会与壳体、基座发生干涉，同时预留加热片、转向灯、摄像头等附加元件的安装腔体。从安装边界来看，基座与车门钣金的连接面需要匹配对应车型的安装点位，螺栓孔位、

　　密封胶条槽位的位置偏差会直接影响装配密封性与外观间隙，建模时已将基座底部的安装贴合面做平整处理，周边留出足够的密封结构空间。镜壳的流线型曲面并非单纯追求视觉效果，其曲率走向经过梳理后能够引导气流快速划过壳体表面，降低高速行驶时气流在镜壳边缘产生的风噪，同时减少镜面区域的气流紊流，避免雨天水珠在气流作用下大面积附着影响视线。镜面采用略带弧度的凸面设计，相比平面镜能够扩大视野覆盖角度，建模时保留了镜面与镜壳的装配台阶，该台阶用于固定镜片卡扣并预留减震缓冲垫的压缩空间。壳体与基座的衔接处做了渐变收窄处理，既弱化了安装位置的视觉厚重感，也为内部折叠转轴、线束走线留出了封闭通道，避免线束外露影响美观与耐久性能。针对不同配置车型，

　　该外观曲面可快速适配内部结构变更，比如在镜壳下段增加摄像头安装孔、侧方追加转向灯透光区域，无需整体推翻原有曲面架构。在结构验证环节，可基于该模型完成镜壳的壁厚抽壳、卡扣布局设计，结合安装点位置校核整车装配后的外突量，满足行人碰撞保护的相关要求，同时也能用于装配干涉模拟，确认后视镜在车门开启、最大折叠角度下与车门钣金、车窗玻璃的安全间隙。
