法兰连接明杆手动闸阀结构设计

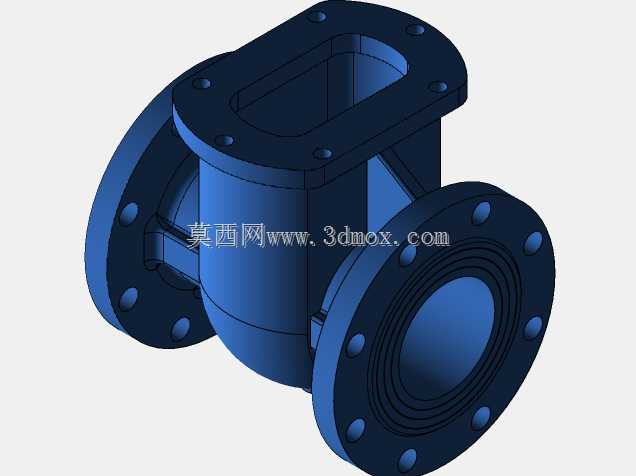

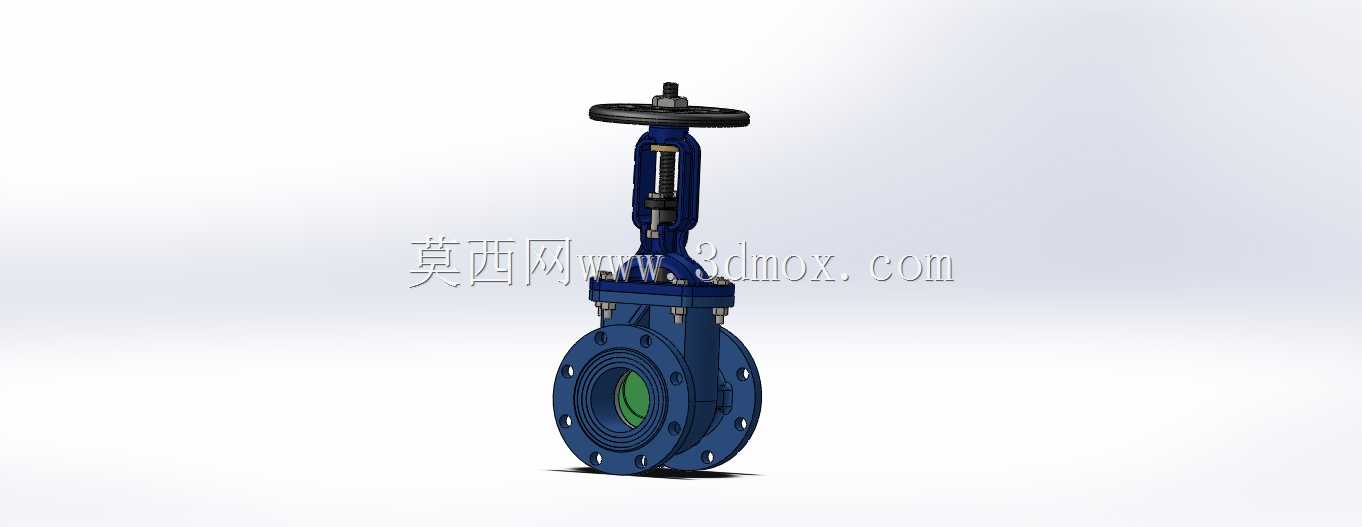

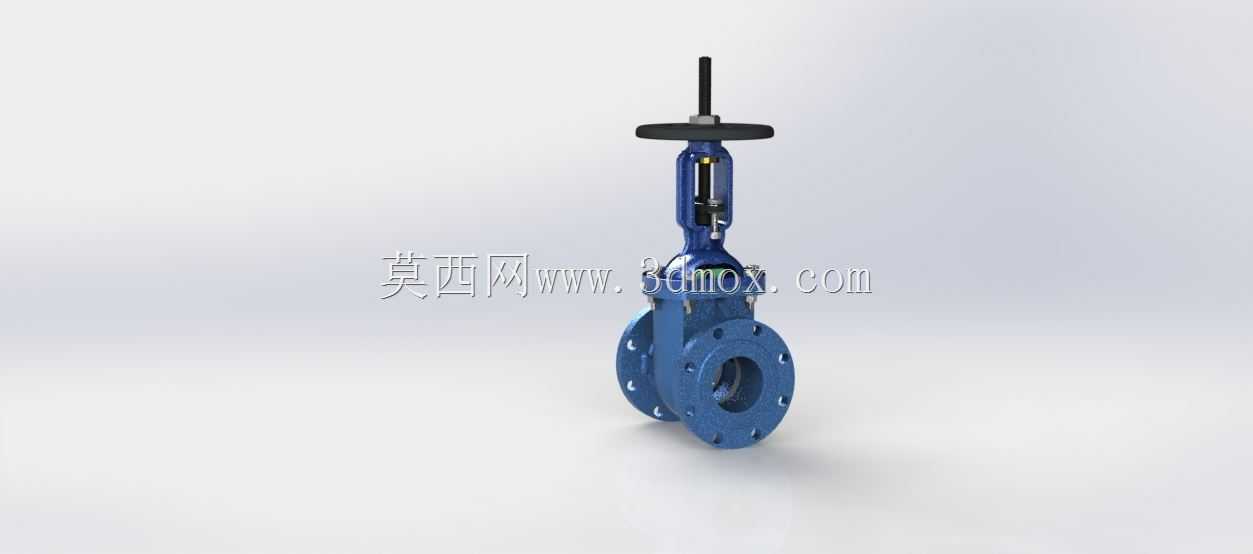

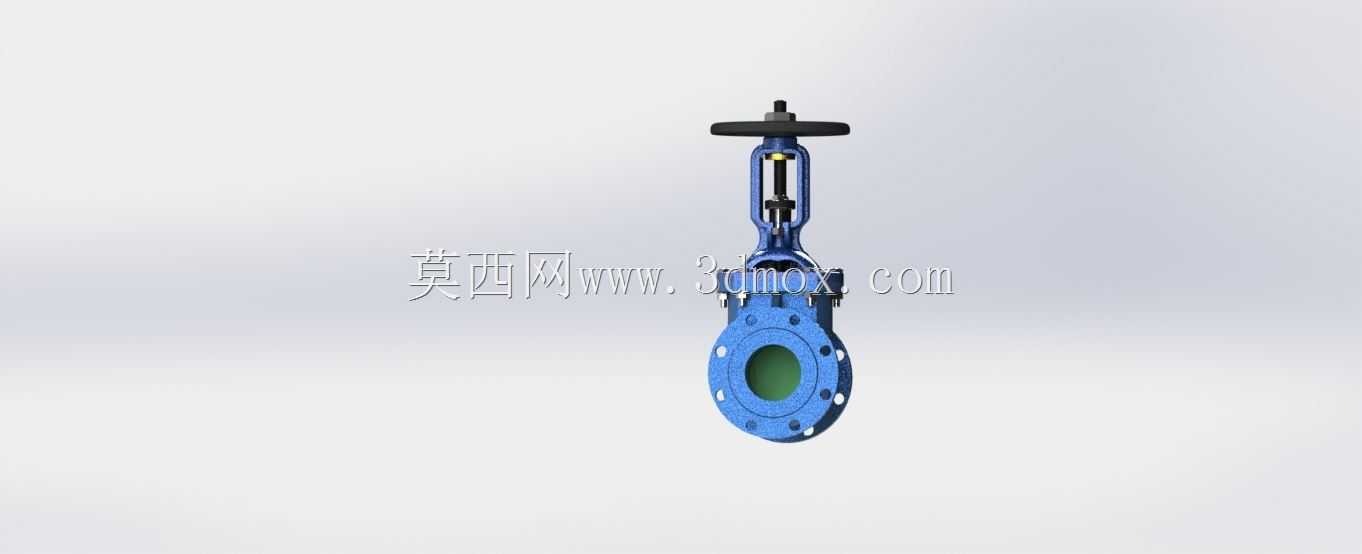

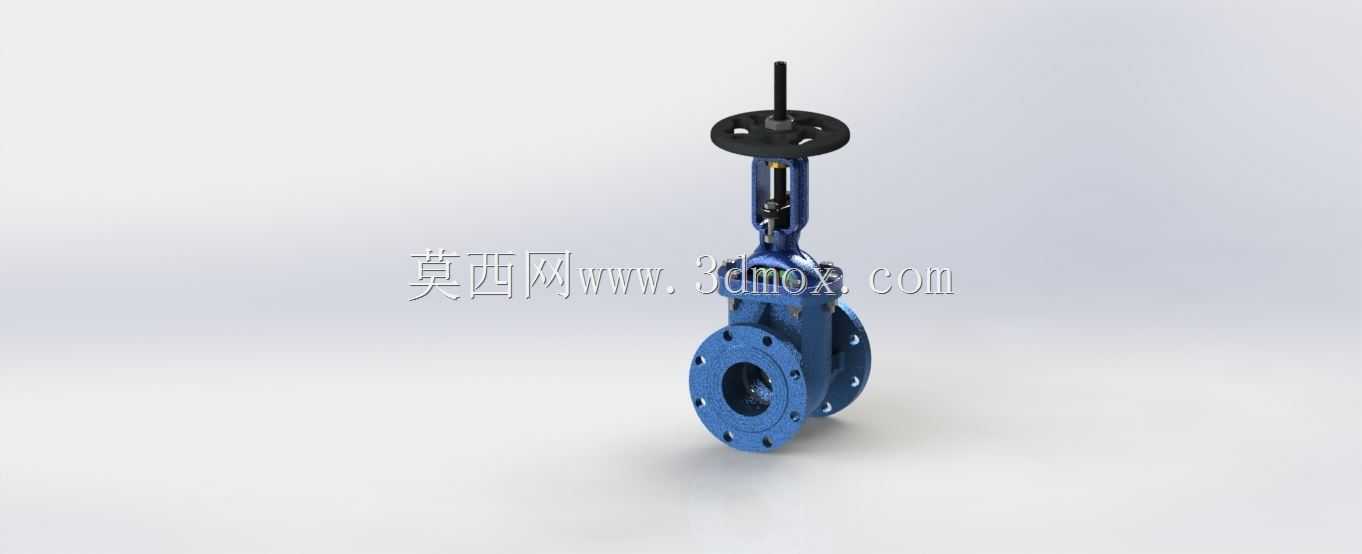

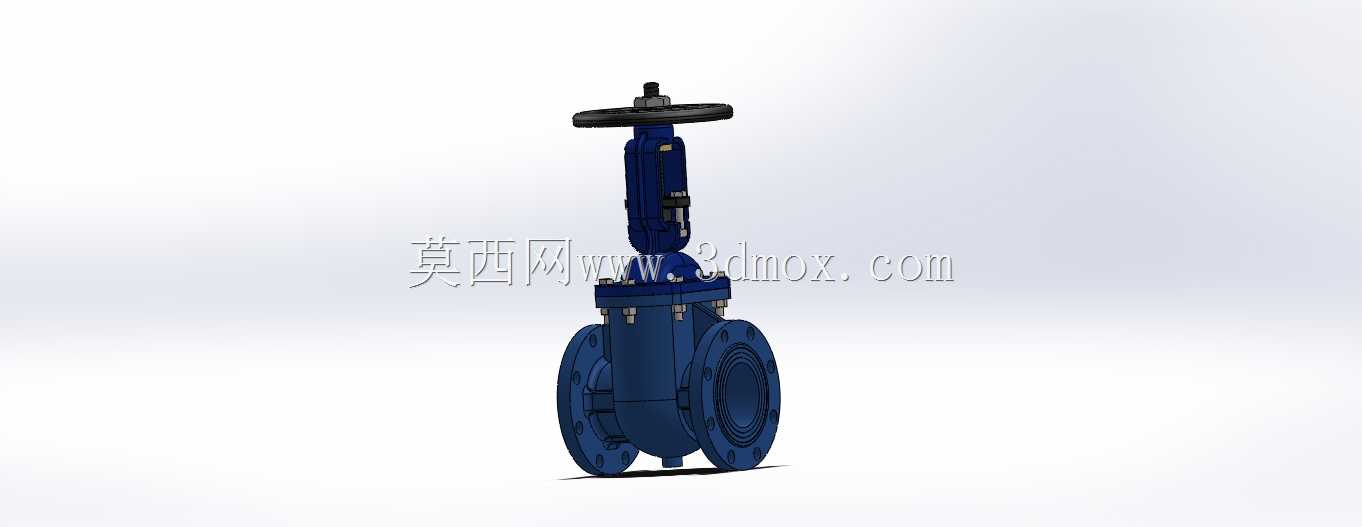

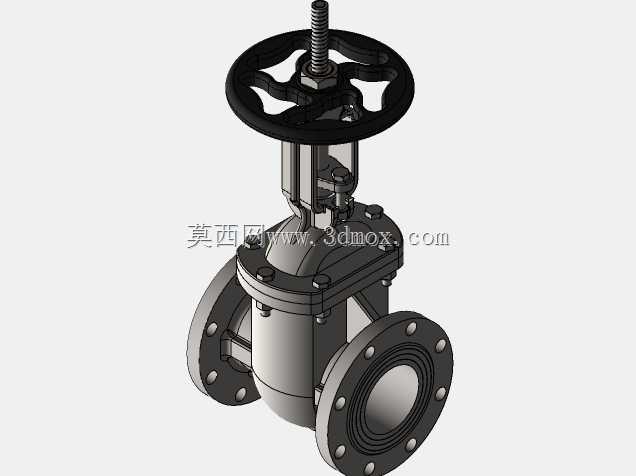

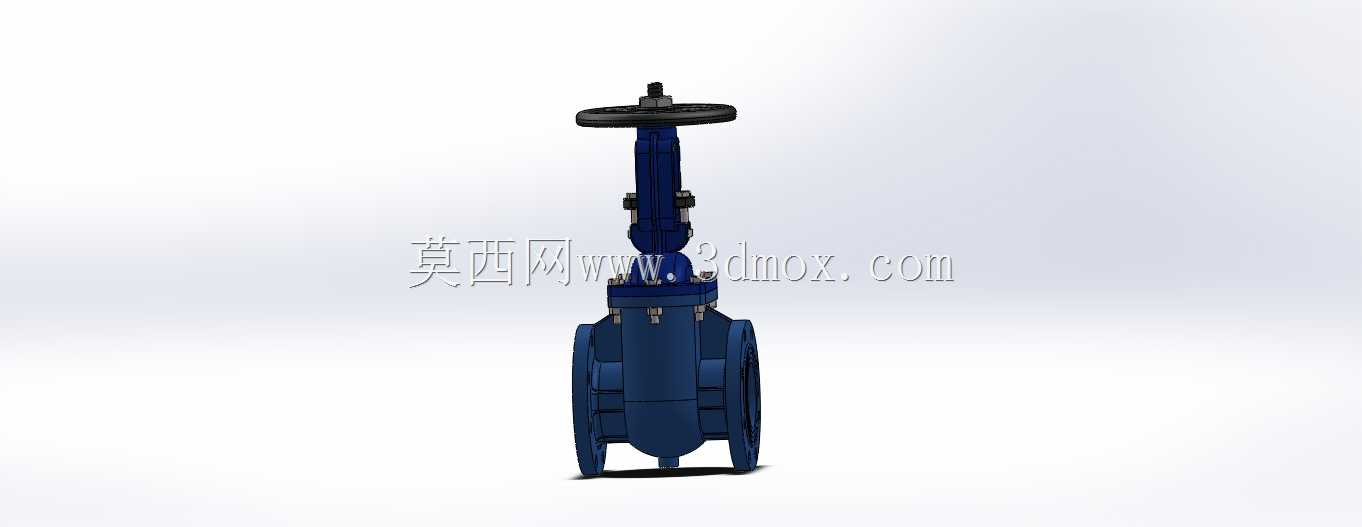

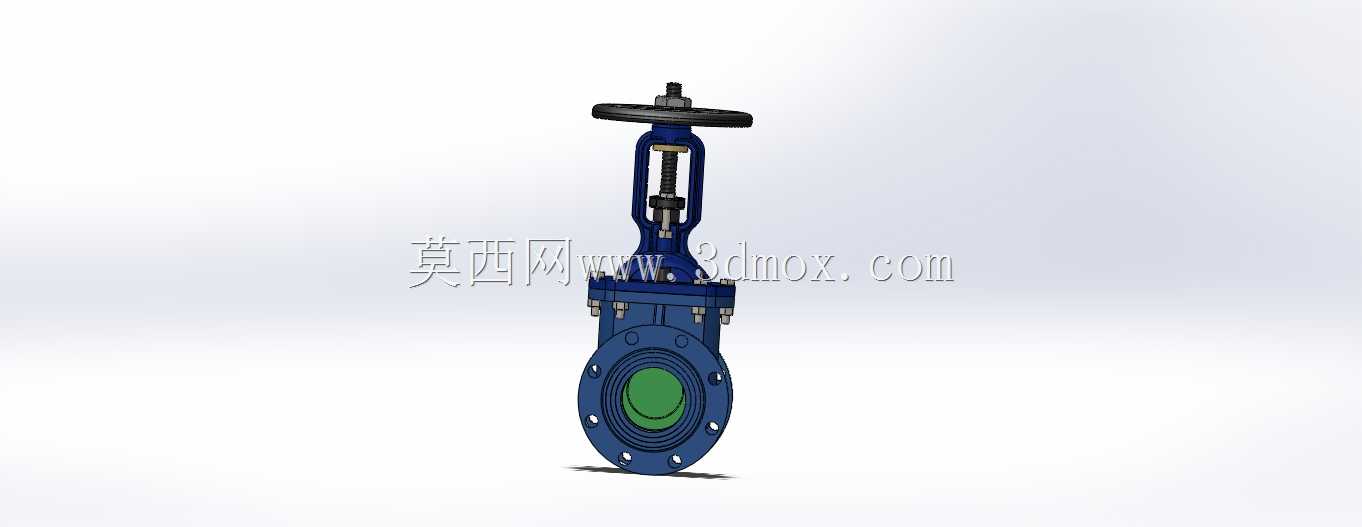

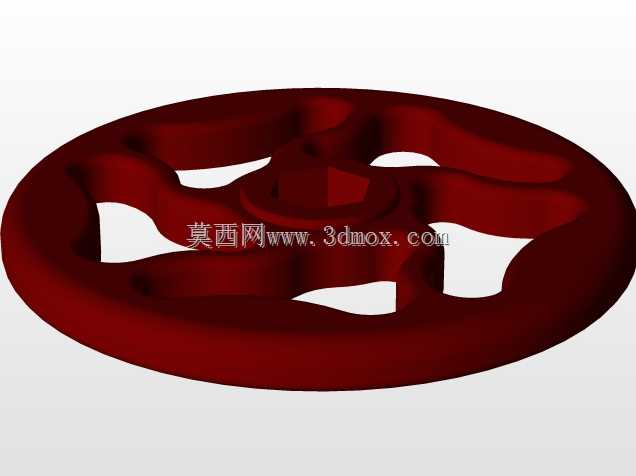

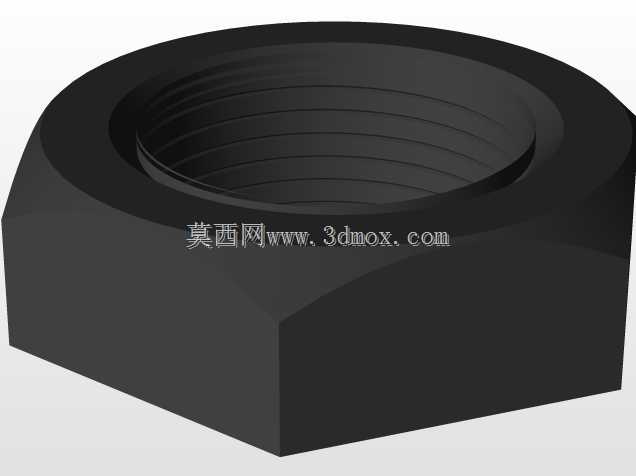

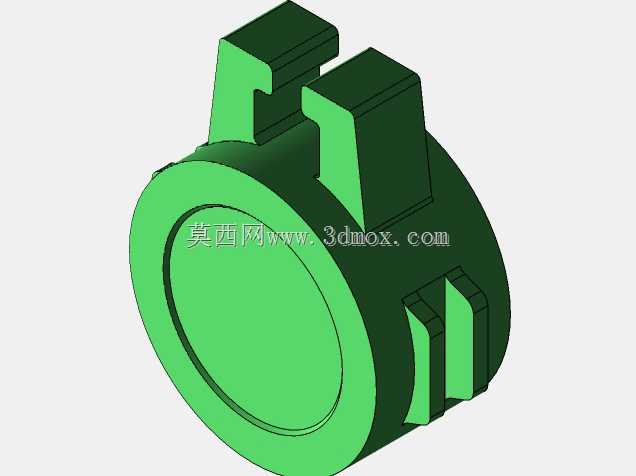

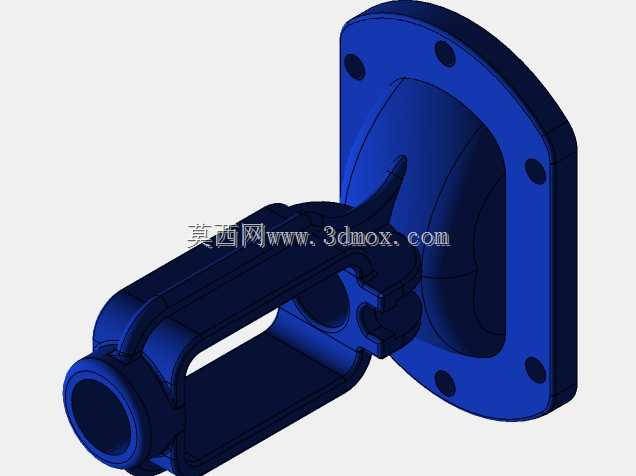

　　该手动闸阀主要用于工业管路中对介质流路进行全开或全关控制，常见于给排水、暖通、化工、消防及一般流体输送系统。其核心作用是通过手轮驱动阀杆升降，带动闸板沿阀座密封面垂直移动，从而实现管路截断。与调节阀不同，这类闸阀更适合长期保持通断状态，阀瓣行程清晰，全开状态下流道通畅，介质通过时压损较小，适合大口径、低阻力要求的管线布置。从结构上看，模型完整呈现了阀体、阀盖、支架、明杆、手轮、闸板、密封压盖及两侧法兰连接面。手轮采用轮辐式结构，操作时握持空间充足，便于现场人员施加扭矩；阀杆外露能够直观反映阀门开度，巡检人员可直接通过杆部伸出长度判断启闭状态，这也是明杆结构在现场维护中的重要价值。阀盖与阀体之间通过螺栓紧固，形成中腔密封，

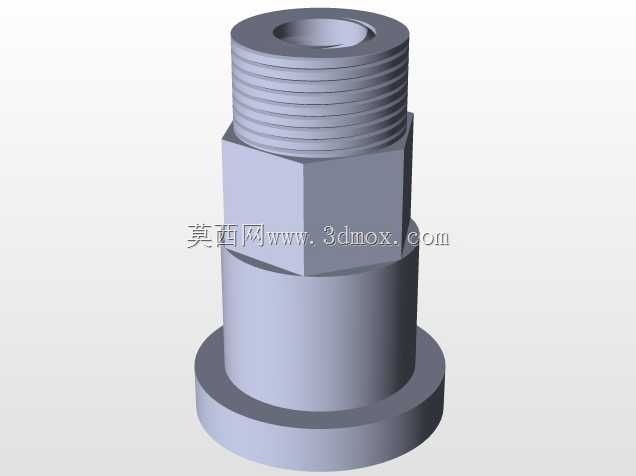

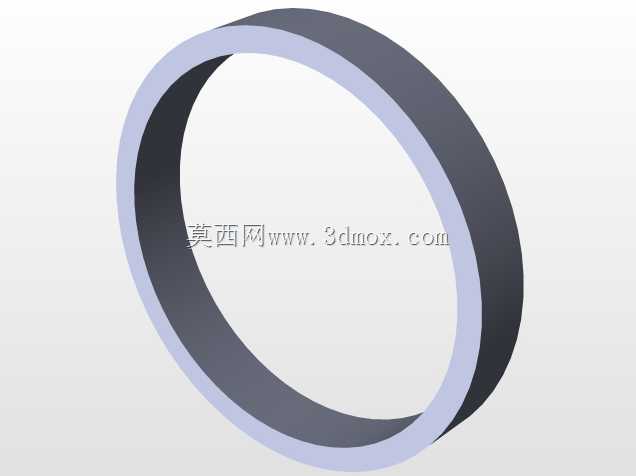

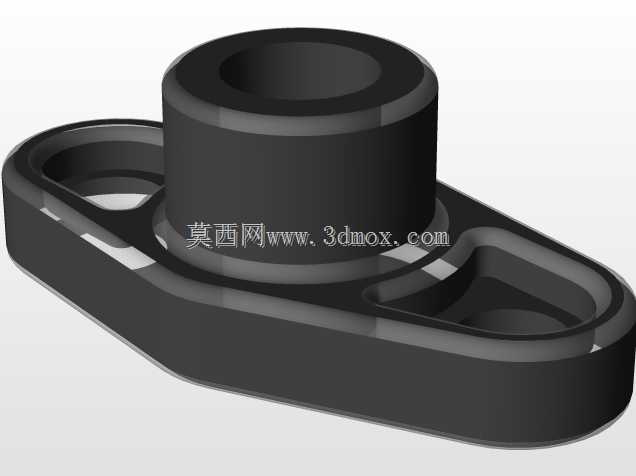

　　既容纳闸板升降空间，也为填料函和压盖提供安装位置。两侧法兰为管路对接边界，法兰盘上均布螺栓孔，安装时需与配对法兰、垫片及紧固件配合，孔位分布和端面密封面直接决定现场装配可行性。进行设备布局时，不仅要核对法兰公称通径和压力等级对应的外径、孔数、孔距，还要预留手轮操作空间和阀杆上升空间，避免阀杆升至最高位置时与上方管线、桥架或平台构件发生干涉。阀体中部流道与闸板导向区域需要保证同轴关系，闸板在升降过程中应沿导向面平稳运动，减少偏载和卡涩。密封结构集中在阀座与闸板接触面以及阀杆填料处，前者承担介质截断功能，后者阻止介质沿阀杆外漏。建模时需要重点处理法兰螺栓孔阵列、阀盖连接孔位、手轮轮辐过渡、支架筋板厚度以及各零件装配间隙，这些细节既影响外观还原度，也关系到工程图出图、干涉检查和后续加工装配的合理性。整体结构成熟、动作关系明确，适合用于阀门原理展示、管路设备布置、装配训练以及通用机械结构设计参考。
