壁挂式流体压力传感调节阀体结构

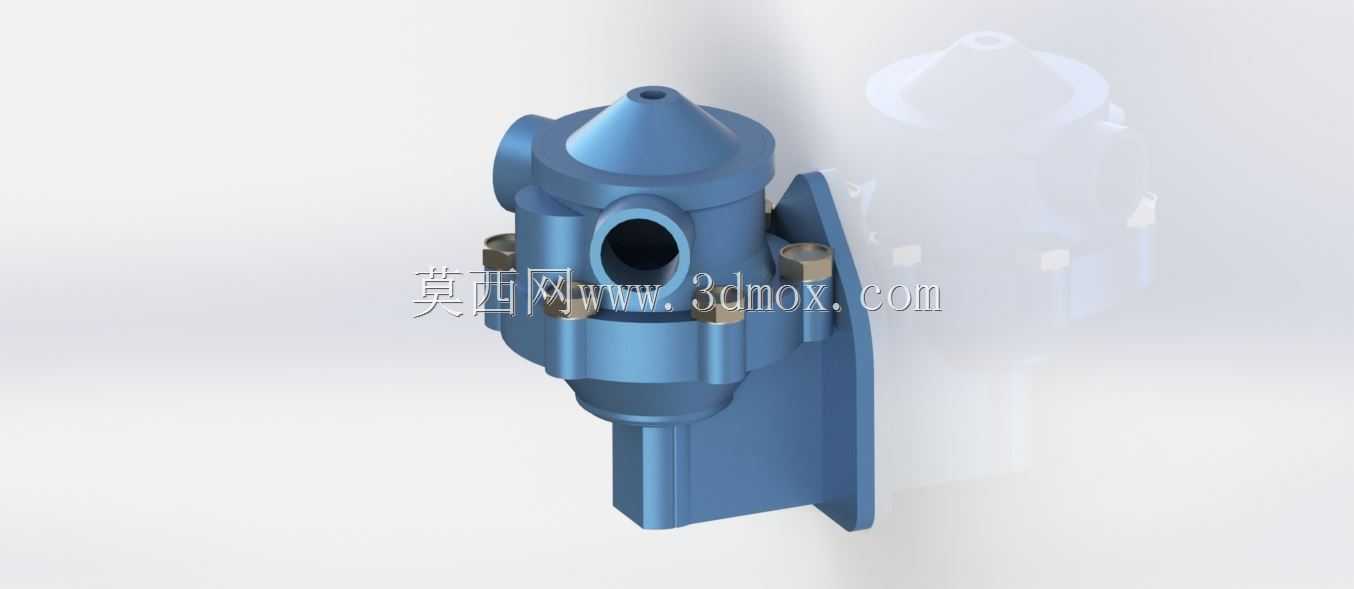

　　这款带安装支架的蓝色阀体类传感组件，主要应用在工业气动控制回路、小型液压支路以及洁净流体输送管线的压力监测与通断调节场景中，在气动工装夹具的供气支路、小型设备的冷却润滑回路里都能见到这类结构的身影，它可以直接串接在管路中，同步完成介质压力的信号采集与管路通断的手动/自动调节，不需要额外加装转接支架就能完成固定，大幅缩减现场安装的装配工序。从结构设计来看，主体采用一体化铸造成型的流道结构，顶部的锥形导流腔可以降低介质流入时的紊流冲击，减少压力波动对传感检测精度的干扰，侧面预留的三个不同通径的接口，分别对应介质流入、流出以及检测信号引出的功能，接口处的密封槽采用标准沉台设计，可以直接适配市面通用的O型密封圈与卡套式管接头，

　　不需要二次加工密封面。侧面的L型安装支架和阀体主体采用螺栓紧固连接，支架上的两个长圆形安装孔可以适配现场安装孔位的小范围偏差，安装时不需要精准配打孔位，降低现场施工的精度要求，阀体整体的安装边界控制在较小的尺寸范围内，即使在排布密集的阀岛周边、设备内部狭窄的安装腔里也能完成布置，不会和周边的管路、电气元件产生干涉。设计时特意将检测端的腔体和主流通流道做了偏心处理，让介质中的杂质可以顺着主流道直接流出，不会沉积在传感检测腔内部造成检测孔堵塞，延长组件的维护周期，阀体外部的加强筋沿着流道的压力分布方向布置，在保证1.6MPa额定工作压力下结构强度足够的前提下，尽可能削减了阀体的壁厚，控制整体重量，避免长期壁挂安装后出现支架变形、

　　阀体移位的问题。这类结构在建模时需要重点关注流道内壁的圆角过渡，不能出现直角锐角结构，否则介质长期冲刷会在转角处形成气蚀，缩短阀体使用寿命，安装支架的连接螺栓孔位置需要和阀体上的凸台精准对齐，保证装配后支架和阀体贴合面没有间隙，避免设备运行时的振动造成连接螺栓松动。
