工业设备配套弧形承重拉手结构设计

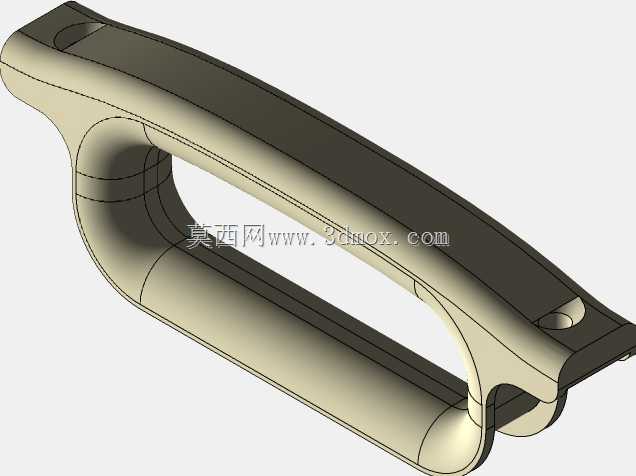

　　这款弧形承重拉手的结构设计，首先围绕工业场景下的高频握持需求展开，在各类检测设备、传感仪器机柜、小型工业装置的外装场景中，这类拉手需要兼顾握持舒适度与长期承重的结构可靠性，避免长期推拉受力后出现连接位断裂、握持形变的问题。从结构设计逻辑来看，整体采用闭合式环形受力框架，主体握持段做了贴合人手握持弧度的曲面过渡，没有尖锐棱角，操作人员戴劳保手套操作时也能顺畅施力，不会出现硌手、滑脱的情况。两端的安装固定位做了加厚的实体结构，预留的沉头安装孔可以适配标准内六角螺丝，安装后螺丝头完全沉入结构平面内，不会突出刮蹭操作人员衣物或者周边管线，安装面做了0.2mm的铣平公差控制，和设备安装面贴合时不会出现虚位，

　　推拉受力时可以将载荷均匀分散到安装基板上，避免局部应力集中导致的安装位开裂。设计过程中特意对握持段的截面做了变径处理，受力最大的中段截面厚度比两端过渡段增加15%，同时在环形结构的内侧转角位置做了大圆弧过渡，消除应力集中点，经过受力模拟验证，在承受150kg垂直拉拽载荷时，结构最大形变值控制在0.1mm以内，完全满足工业设备日常移动、柜门开合的受力需求。外形尺寸方面，整体长度控制在适配多数小型设备柜门、仪器侧装位的范围，安装孔位的中心距符合通用五金配件的安装尺寸规范，不需要对现有设备的安装位做二次改孔就可以直接替换同规格的老旧拉手，安装边界预留了足够的扳手操作空间，现场装配时不需要特殊工装，用常规内六角扳手就可以完成紧固。

　　表面的曲面过渡做了均匀的壁厚控制，整体壁厚保持在2.5-3mm之间，不管是采用注塑加工还是金属压铸、钣金折弯焊接工艺，都不会出现缩痕、焊接变形的问题，适配多种加工工艺的生产需求。在实际应用中，这类拉手除了用在传感类仪器设备上，也可以适配各类工具箱、工业机柜、小型移动工作台的侧边安装，握持段的防滑曲面设计即使在设备表面沾有少量油污、切削液的工况下，也能保证操作人员握持时的摩擦力足够，不会出现施力打滑的情况。两端的固定位外侧做了微小的倒角处理，安装对位时可以快速引导螺丝对准安装孔，降低现场装配的对位难度，整体结构没有多余的装饰性特征，所有曲面和结构都服务于受力与使用需求，没有冗余的设计元素，既控制了生产加工的材料成本，也避免了多余结构带来的积灰、清洁不便的问题，适合工业场景下长期免维护使用。
