螺旋齿锥齿轮传动件结构设计

　　这款螺旋齿锥齿轮主要用于相交轴之间的旋转运动与扭矩传递，常见于差速器、机床主轴进给箱、农业机械传动单元、小型工程机械的动力换向结构中，可实现两相交轴间固定传动比的动力输送，相比直齿锥齿轮，其啮合过程是逐步进入与退出的，传动冲击更小、运行噪音更低，承载能力也更强，适合中高速、有一定冲击载荷的传动工况。

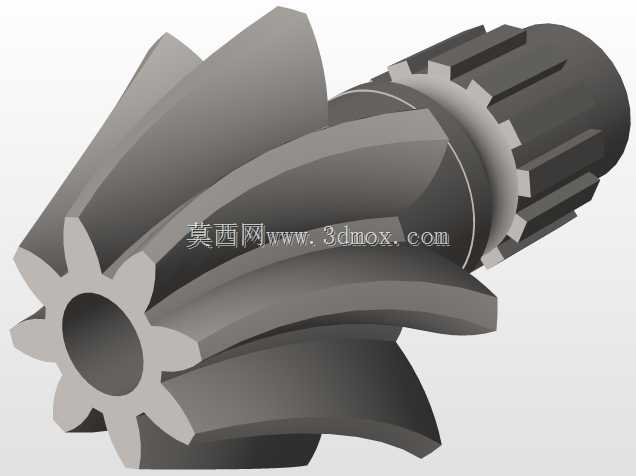

　　从结构设计来看，该锥齿轮采用螺旋渐开线齿形，齿向沿节锥面呈螺旋状分布，啮合重合度相较直齿结构提升40%左右，齿面接触应力分布更均匀，能有效降低单齿承受的瞬时载荷。齿轮一端集成了花键轴结构，可直接与配套的花键毂配合实现周向固定，无需额外加装键连接部件，既缩减了传动链的轴向安装尺寸，也避免了键槽带来的应力集中问题，提升了轴段的抗扭疲劳强度。齿轮中心设置有通孔，既可以减轻零件整体自重，也能作为润滑油路的通道，让啮合过程中带起的润滑油可通过孔道流到花键配合面，减少花键齿面的磨损。

　　设计过程中首先确定了节锥角、齿顶高系数、螺旋角等核心参数，节锥母线长度与齿宽的比值控制在合理区间，避免齿宽过大导致小端齿形过尖、加工难度提升，同时保证大端齿形有足够的强度余量。齿向螺旋角的选取兼顾了轴向力与径向力的平衡，让配套轴承的载荷分布处于合理范围，避免轴承承受过大的轴向分力导致寿命缩短。齿顶与齿根均做了圆角过渡处理，消除热处理过程中的应力集中点，也避免啮合过程中出现齿顶棱边刮伤配对齿面的问题。

　　安装边界方面，该锥齿轮的轴段直径与花键参数匹配常规的深沟球轴承与圆锥滚子轴承安装尺寸，轴向定位可通过轴肩与锁紧螺母配合实现，安装时需保证两配对锥齿轮的节锥顶点重合，否则会出现齿面接触偏载、传动效率下降甚至打齿的问题。齿部的加工精度可满足中等精度传动要求，齿面粗糙度控制在合理范围，既保证啮合时的润滑膜形成，也不会过度提升加工成本。花键部分采用矩形花键结构，定心精度高，导向性好，可适应传动过程中微小的轴向窜动，适合需要经常滑移换挡或者有轴向热胀冷缩补偿需求的传动场景。在实际选型应用中，需要根据传递的额定扭矩、最高转速、轴交角参数匹配对应的配对齿轮，同时验算齿面接触强度与齿根弯曲强度，确保在额定工况下的使用寿命满足设备大修周期要求。
