曲面格栅式流线型防护屏结构设计

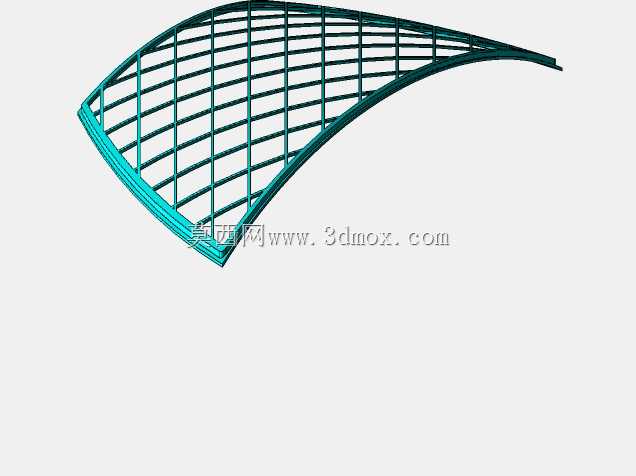

　　该防护屏采用连续曲面与正交格栅结合的结构形式，整体呈单侧收窄的流线弧面，边缘带有加厚包边，中部由纵横交错的筋条构成规则网格。曲面形态并非单纯追求外观，而是根据被防护对象的外轮廓和外部气流走向确定，使屏体在靠近安装基面一侧形成稳定支撑边界，在外侧保持顺滑过渡，减少突出棱角带来的磕碰风险，同时降低流体经过时产生的扰动。格栅区域承担主要的通透与防护双重作用：横向筋条沿曲面母线方向布置，维持弧面连续性并承担主要弯曲载荷；纵向筋条沿弧面跨度方向连接，将整体分割为若干小尺寸网格，限制手指或较大异物直接进入内部危险区域。网格间距在保证可视性的前提下控制在安全范围内，既便于观察内部运行状态，又能满足隔离要求。筋条截面尺寸均匀，连接处过渡自然，

　　避免应力集中，边缘包边则用于提高整体刚性，并作为与机架或基座连接的主要安装部位。从实际使用看，这类结构常见于旋转部件外侧、输送设备危险段、检测装置周边以及需要通风散热的设备防护区域。相比整块封闭护罩，镂空格栅能够显著降低风阻，便于热量散出，也便于日常观察和清洁；相比平面焊接网罩，曲面造型更贴合设备外形，占用空间更小，外观整体性更强。设计时需要先确定被防护区域的包络面，再反推屏体内表面与运动部件之间的安全间隙。安装边界通常沿包边布置紧固件或卡扣，因此模型中边缘区域应保留足够宽度和厚度，以承受侧向冲击和振动。曲面展开后筋条长度会随位置变化，建模时宜采用沿曲面投影或随形阵列方式控制网格，避免筋条在曲率较大处出现扭曲、宽窄不一或交接错位。端部收窄位置要重点检查筋条交汇密度，过密会影响通透率并增加制造难度，过疏则会削弱防护能力。整体结构在轻量化与刚性之间取得平衡，适合需要隔离、可视、通风和流线外观的机械设备防护场景。
