液压系统多通路连接歧管结构设计

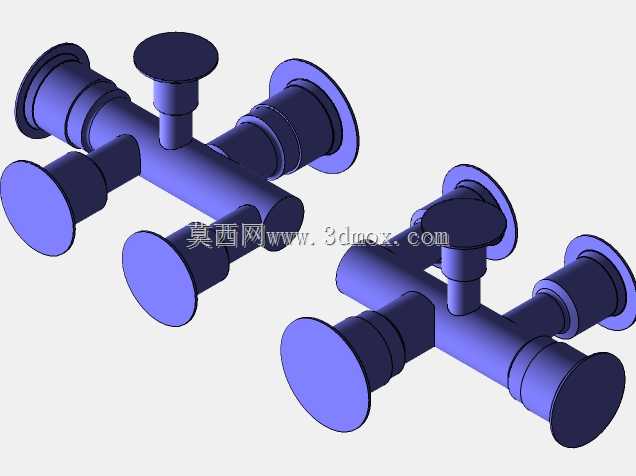

　　在液压传动系统的管路布设环节，多通路歧管是解决多支路油路并行排布、减少管路接头冗余的核心连接件，这类部件常应用在工程机械液压站、机床液压夹紧回路、重型设备液压操控单元中，替代多根独立管路的拼接结构，降低管路泄漏点数量，压缩管路布设占用的空间。这款歧管采用一体式主体结构设计，主体为等径直通主通路，主通路侧壁垂直引出一个支路接口，主通路两端、支路端部均设置标准法兰连接端，法兰端面预留密封件安装槽位，可适配O型密封圈或金属密封垫片，保证高压工况下的连接密封性。设计阶段首先根据系统通流能力确定主通路内径，匹配液压系统额定流量下的流速要求，避免通路过小造成的沿程压力损失过大，也防止通路过大带来的结构冗余、重量超标问题；

　　支路接口的通径根据分支回路的流量需求单独计算，保证支路供油或回油的通流能力匹配执行元件的动作速度要求。安装边界方面，三个法兰端面的同轴度、垂直度公差控制在机械安装通用精度范围内，主通路两端法兰的端面平行度满足管路对接时的无应力装配要求，支路接口的轴线与主通路轴线垂直相交，避免支路油液进入主通路时产生过大的紊流、振动与噪声。结构上所有油路转折处均采用圆弧过渡，没有直角锐边结构，减少油液流动时的局部压力损失，同时避免长期高压油液冲刷造成的局部气蚀损伤，延长部件使用寿命。歧管外壁根据系统工作压力设置足够的壁厚，按照液压管路设计规范核算耐压强度，保证额定工作压力下的结构强度安全系数满足行业标准，外壁无需额外设置加强筋即可满足刚性要求，

　　整体结构简洁，加工时可采用实心棒料钻孔成型，也可采用模锻毛坯后精加工的工艺，适合批量生产。实际应用中，这类歧管可作为进油分流节点，将主油路的压力油分配至两个不同的执行元件回路，也可作为回油集流节点，将两个支路的回油汇总至主回油路返回油箱，相比采用多个三通接头拼接的管路结构，一体式歧管的密封点更少，安装时只需对接三个法兰接口，装配效率更高，后期维护时的泄漏排查点更少，整体管路排布更规整，便于液压站的整体布局优化。在进行三维建模时，各接口的法兰尺寸、密封槽尺寸、安装孔位均采用行业通用标准参数，可直接调用至液压系统整体装配模型中，无需二次调整接口尺寸，能够直接对接标准液压管路、法兰接头，适配多数中低压液压系统的使用需求。
