L型单工序钣金折弯工装结构

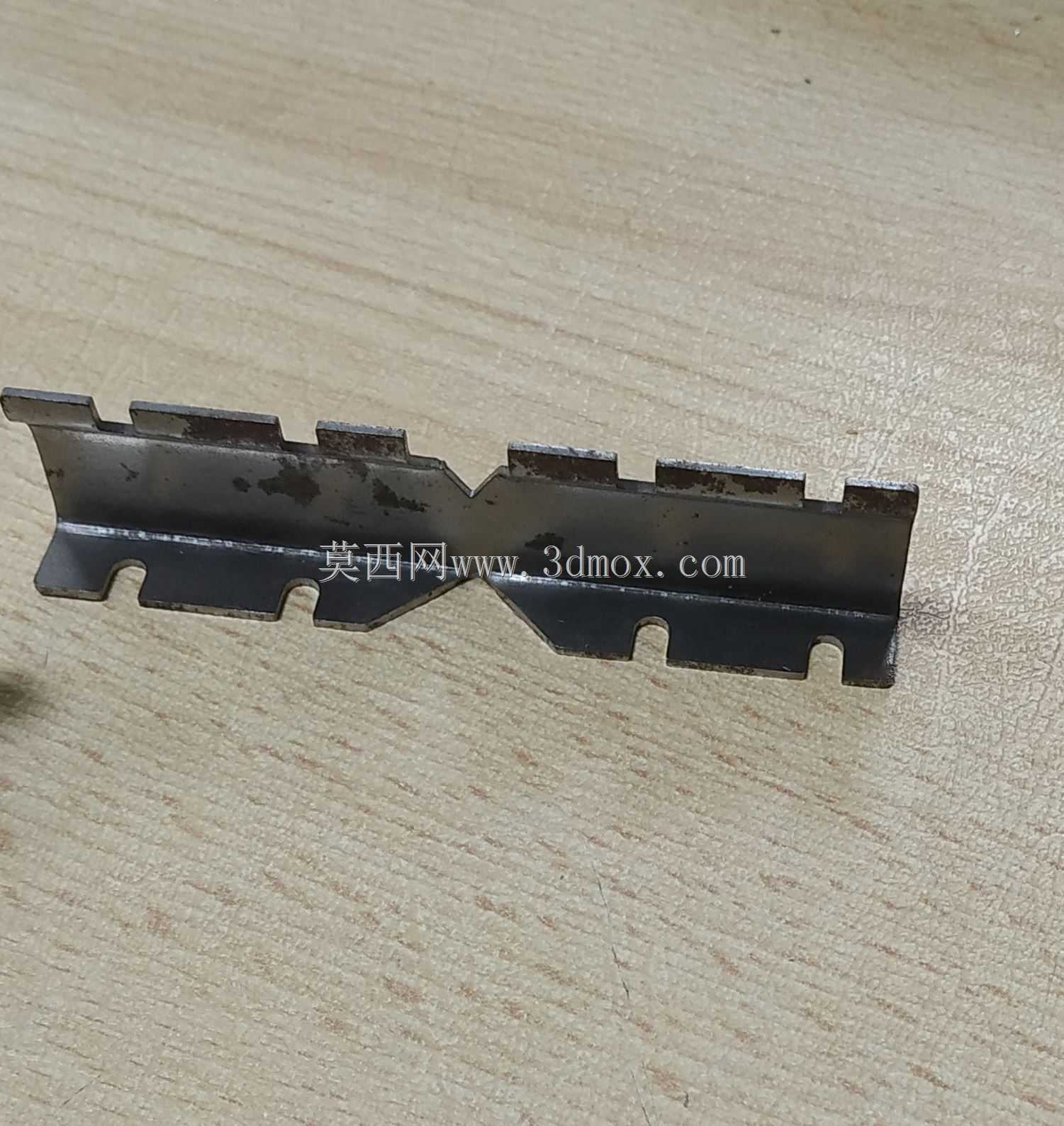

　　这套L角一次弯曲结构面向薄板冷弯成型场景，常见于支架、护板、电气安装件、连接片等需要获得90°折边的小件批量生产。相比通用折弯机逐边定位，它把定位、压紧、折弯动作集中在模架内，上下合模即可完成单角成型，适合在普通压力机上稳定重复作业，减少人工对线和翻面带来的角度波动。

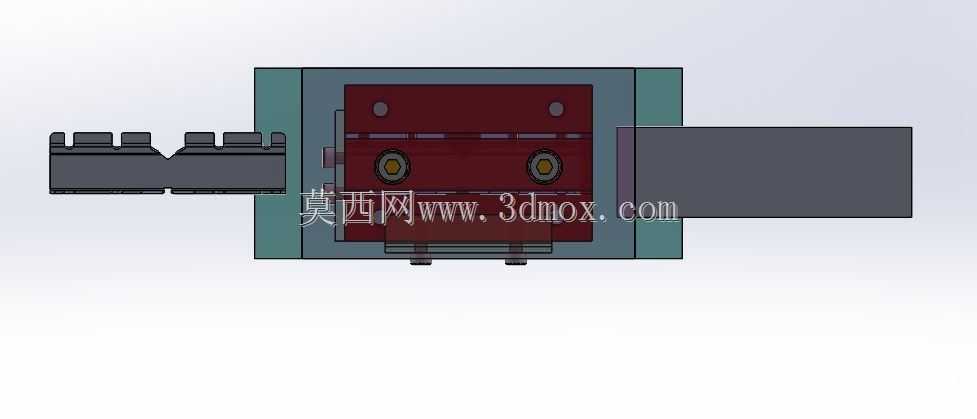

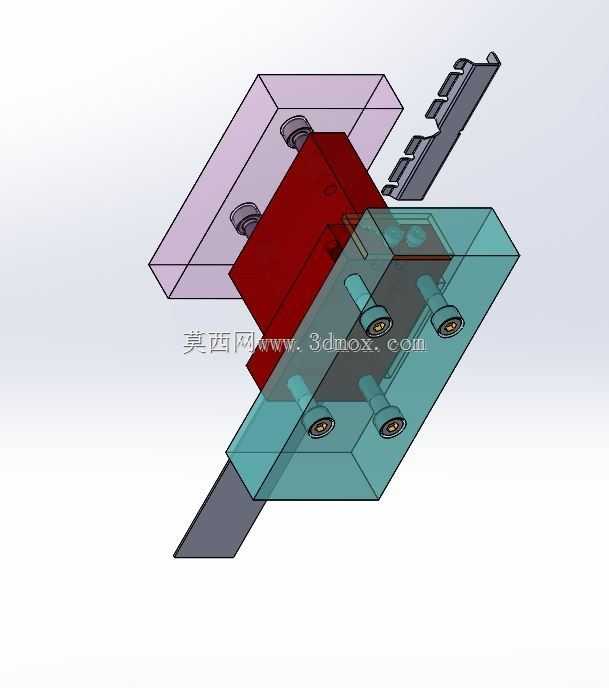

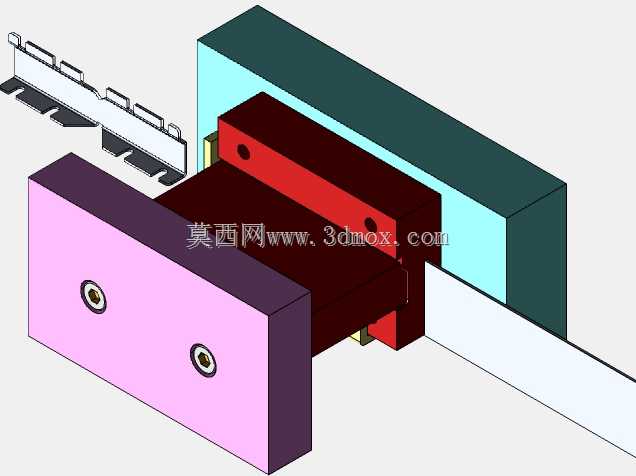

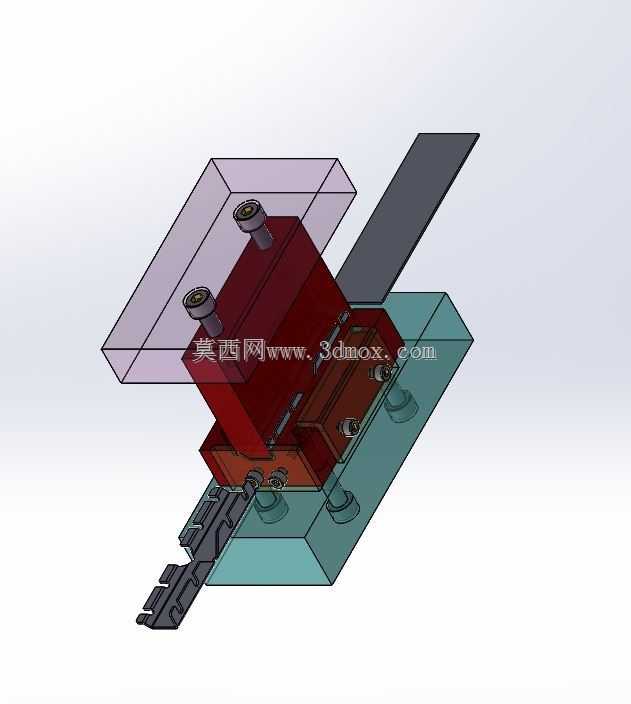

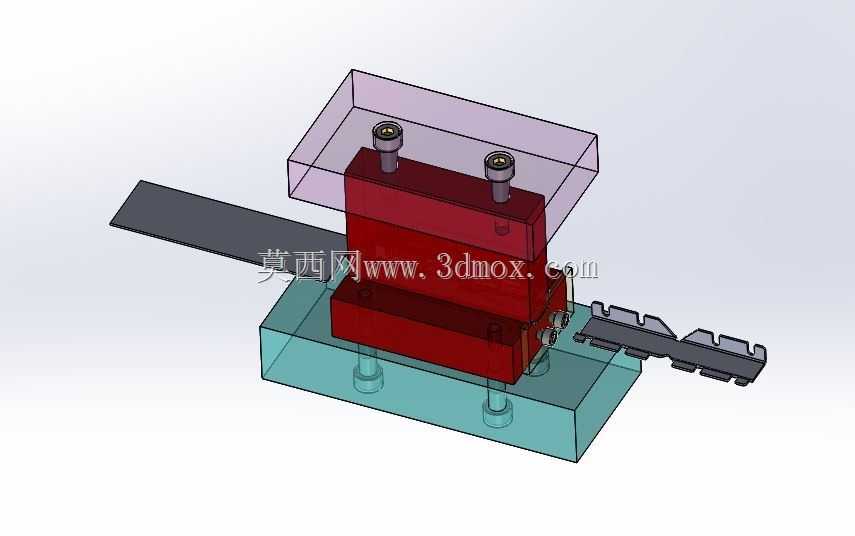

　　从结构关系看，上模部分承担折弯凸模与压料功能，下模部分提供承料面、避让空间和定位基准。板料放入后先由侧向或端部挡料确定伸入长度，合模初期压料件先接触料面，抑制材料在弯曲区自由窜动；随后凸模继续下行，迫使材料沿凹模口发生塑性弯折。模具内部可见导向与连接元件，用于控制上下模相对位置，避免偏载造成刃口啃伤或折弯线偏移。透明表达区域把模座、固定块和活动件的层次关系展示出来，便于检查运动包络、安装孔位以及卸料空间是否干涉。

　　设计思路上，重点不是追求复杂机构，而是控制弯曲半径、回弹和折边直线度。凸模端部圆角需要与料厚、材料状态匹配，过小会拉伤表面甚至产生裂纹，过大则成型后角度不稳定。凹模开口宽度直接影响折弯力和成型质量，料越厚、屈服越高，所需开口和设备吨位越要留足余量。对于L形件，短边与长边的尺寸链必须落到定位面上，挡块位置应可调或可更换，以适应不同料宽和折弯高度。压料力同样关键，压力不足会使材料滑移，造成两边尺寸偏差；压力过大则增加脱模阻力和表面压痕风险。

　　安装边界方面，上部通过模柄或上模座与压机滑块连接，下部依靠下模座固定在工作台上，紧固孔距、闭合高度和开启高度都要与现场设备匹配。模具整体占用空间紧凑，侧面需留出取放料和观察定位的操作距离，后方应考虑废料或制件滑落方向。下模座的承托面要有足够刚性，避免长期冲击后凹陷；导向元件应保持润滑并设置防尘范围。对于需要频繁换型的产线，可把折弯凸模、定位块和凹模做成可拆换件，通过标准化接口缩短调模时间。

　　在实际建模评审时，需要逐一核对活动件行程、螺钉沉头深度、销钉配合位置以及弹簧或弹性体的压缩量。折弯区附近不能只看静态装配，还要模拟板料从平放、接触到弯折完成的全过程，确认短边成型后不会与上模体、紧固件或卸料板碰撞。承料台边缘与折弯线的平行度决定折边是否扭曲，定位面则要避开材料毛刺方向。这样处理后，模型不仅能用于展示模具构成，也能直接作为结构评审、加工出图和现场装配的依据。
