垫片设备专用异形过渡连接基座结构

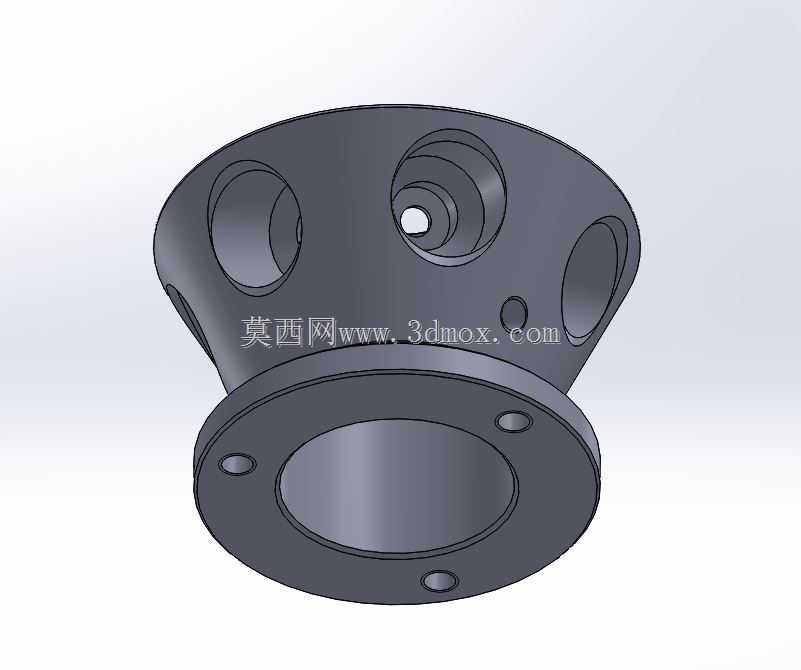

　　该结构件主要应用于垫片生产加工设备的介质输送工位，承担上下管路对接、侧向支路分流的核心连接作用，是垫片成型工序中保障流体介质稳定输送的关键承载部件。从实际工况适配角度出发，设计时优先考虑了安装对接的同轴度要求，底部设置带均布安装孔的法兰式底座，安装孔位沿底座圆周方向等距排布，可直接与设备工作台面的预设螺孔配合，无需额外加工转接板，安装边界完全匹配常规垫片生产设备的工位安装尺寸，底座与台面贴合面预留0.2mm的精加工余量，装配后可保证整体结构的垂直度误差控制在0.05mm以内，避免长期受介质压力冲击出现连接偏移。

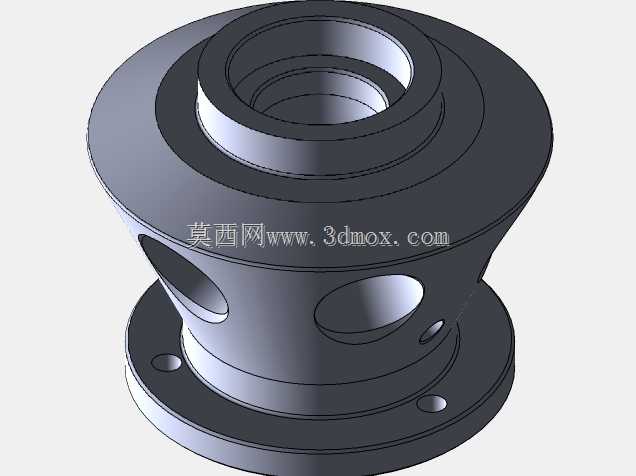

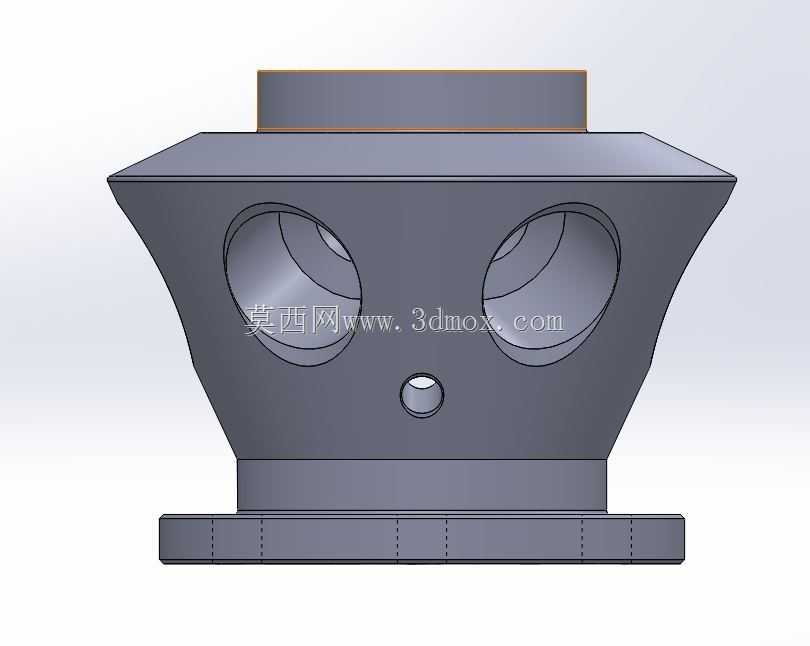

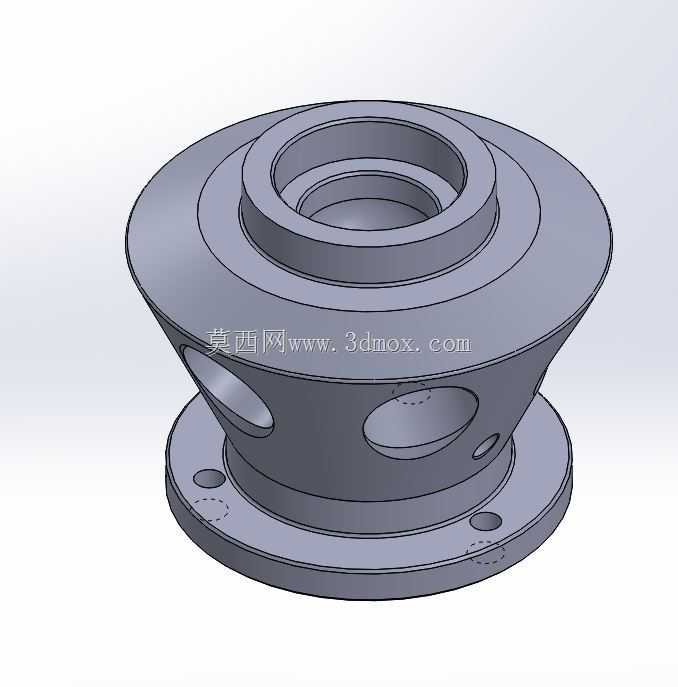

　　结构中部采用收腰式异形壳体设计，并非规则的方台或圆台结构，上下端分别设置同轴的对接凸台，上端凸台用于对接上游介质输入管路，下端凸台与底座连为一体对接下游输出通道，两侧对称开设大直径斜向通孔，作为侧向介质分流通道，可同时为两个垫片成型工位输送工作介质，正面中部的小直径通孔为压力检测接口，可直接安装压力检测元件实时监测腔体内的介质压力，无需在壳体上额外开孔改造。设计过程中对壳体内部的流道做了圆弧过渡处理，避免介质流经时出现紊流、压降过大的问题，同时壳体壁厚经过受力校核，在满足额定工作压力下的强度要求的同时，尽可能控制整体重量，减少安装工位的承载负担。

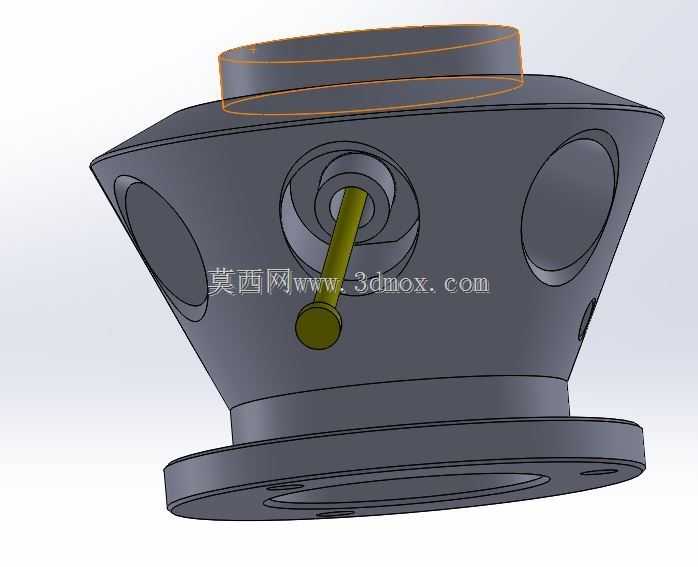

　　从建模逻辑来看，该结构优先采用凸台拉伸、拔模处理构建整体轮廓，再通过切除拉伸完成各通道孔位加工，最后对所有流道相交处做圆角处理，避免应力集中，建模过程中所有安装孔位、对接凸台的尺寸均按照行业常用管路对接标准设定，可直接适配标准规格的管路接头，无需单独定制非标连接件。实际生产装配时，该部件可直接替换同工位的老旧连接结构，安装时仅需保证底座贴合面无杂物、连接螺栓按对角顺序紧固即可，侧向分流通道的角度经过反复调整，可保证两个支路的介质流量差控制在3%以内，满足垫片生产过程中多工位同步作业的介质供给稳定性要求，不会出现单侧工位压力不足导致的垫片成型质量缺陷。
