L型钣金件二次弯折成型工装模具结构

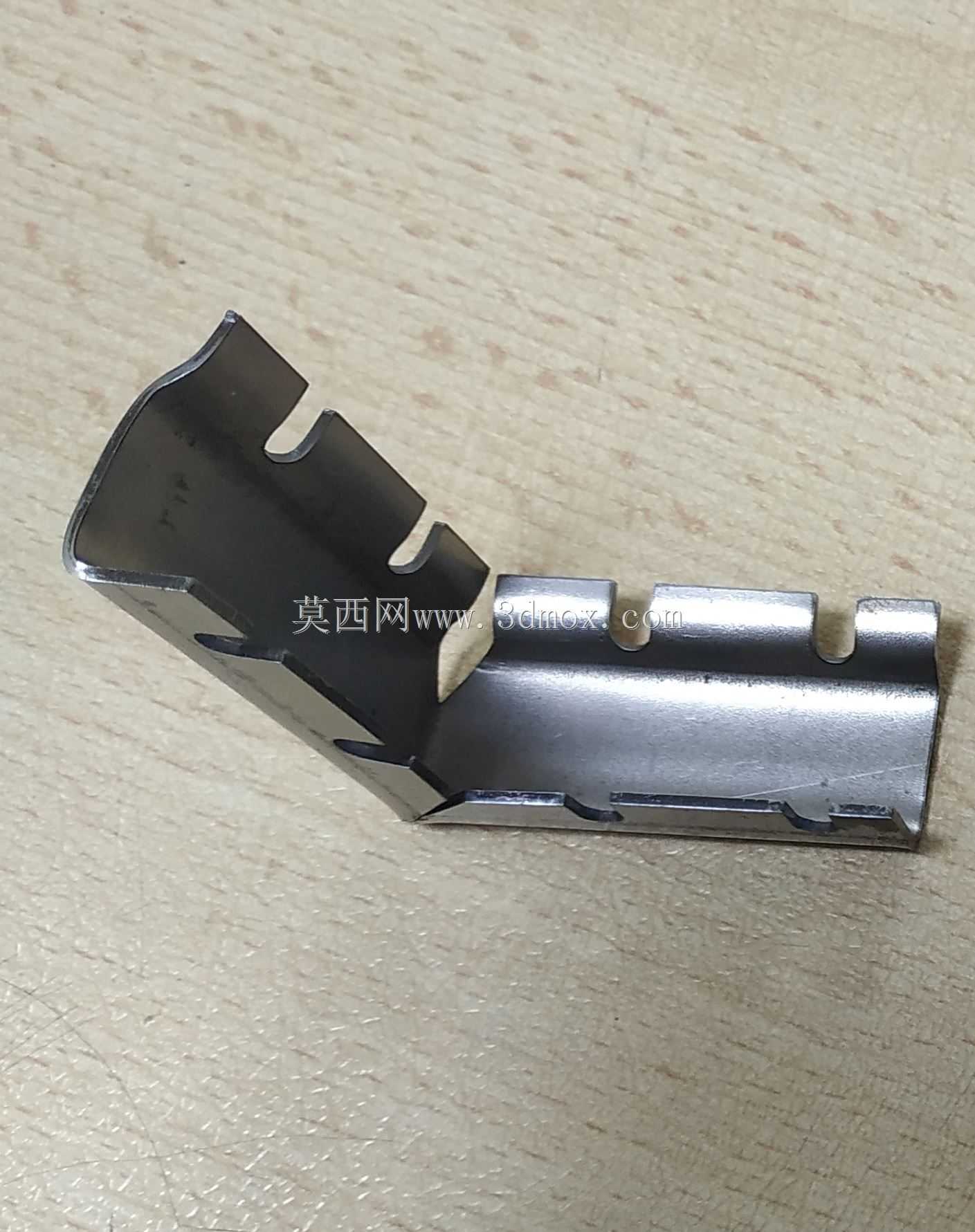

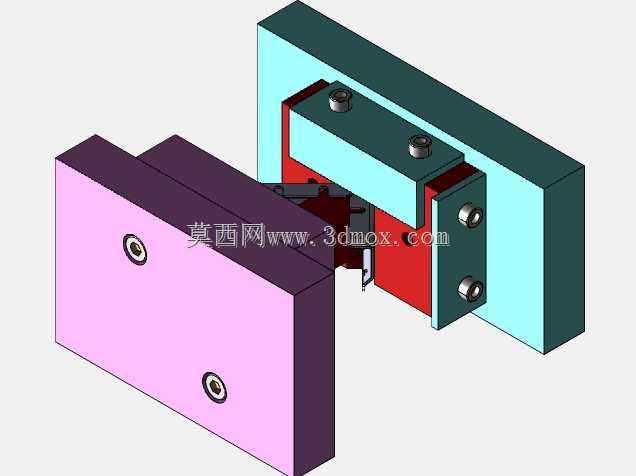

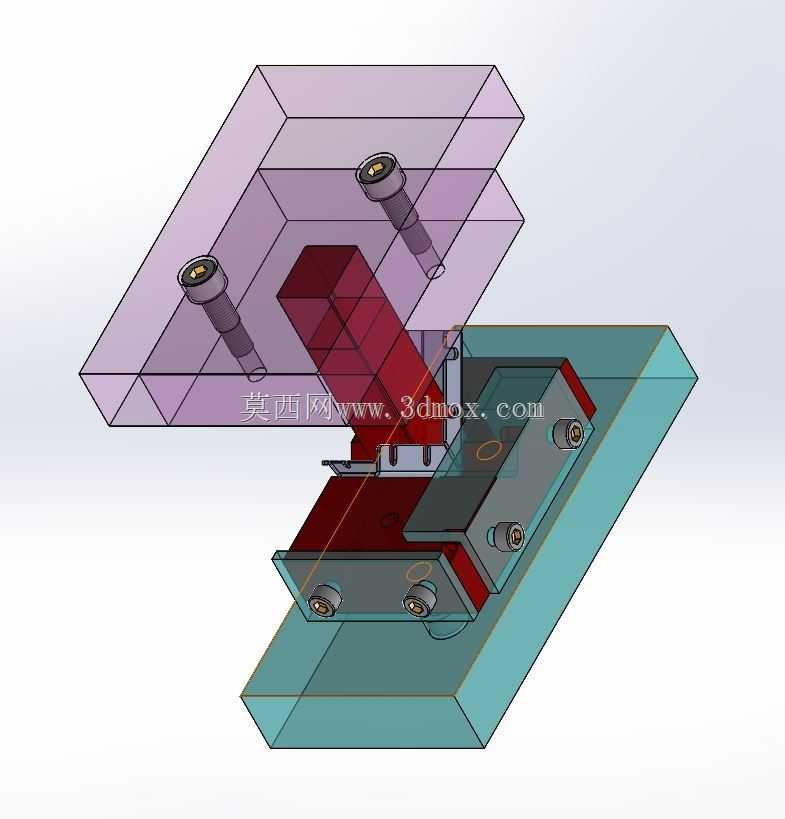

　　在五金冲压加工车间的批量钣金件生产环节，L型弯折件是机柜、仪器仪表外壳、传感器安装支架类零件最常见的结构形态，单次弯折往往无法满足零件直角边的尺寸精度与折弯内R角的一致性要求，尤其是带折边避让、安装位预成型的L型支架，二次弯曲模具的结构合理性直接决定了零件的成型合格率与生产节拍。这套模具采用上下模分体式模架结构，下模部分集成了定位挡块、成型凹模与顶料组件，上模配套对应的折弯凸模与导向压料结构，模架上下两端的安装板采用标准模座规格设计，可直接适配普通开式压力机的滑块与工作台安装接口，无需额外加工过渡连接法兰，安装时仅需对齐模柄中心与压力机滑块中心，锁紧固定螺栓即可完成装夹，适配车间内多数通用冲压设备的安装边界。从实际成型逻辑来看，

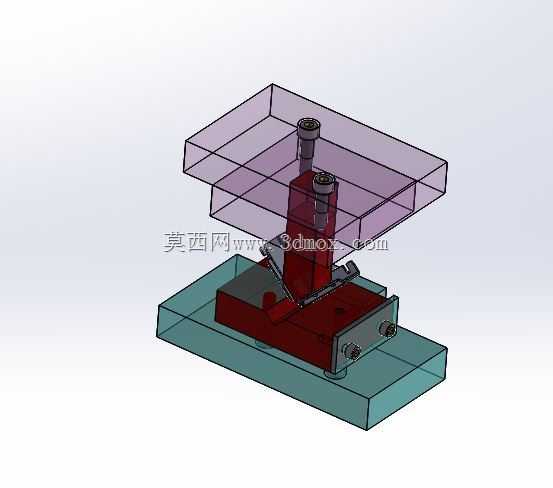

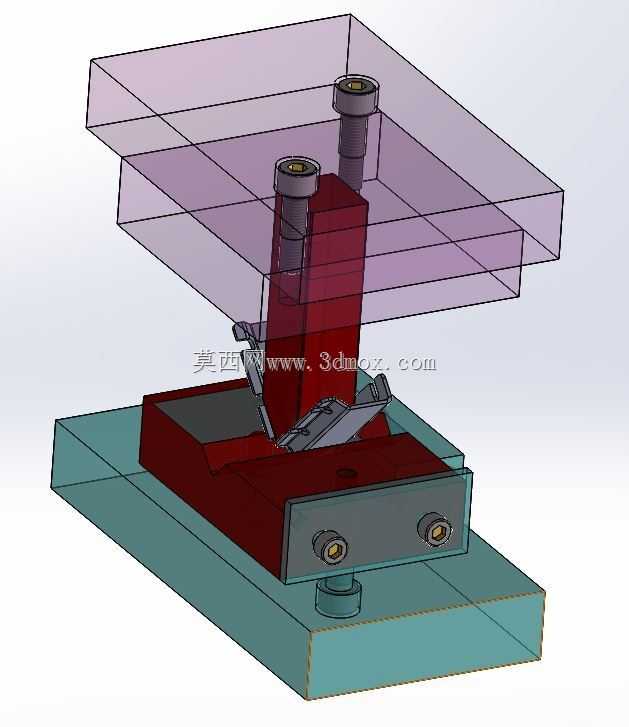

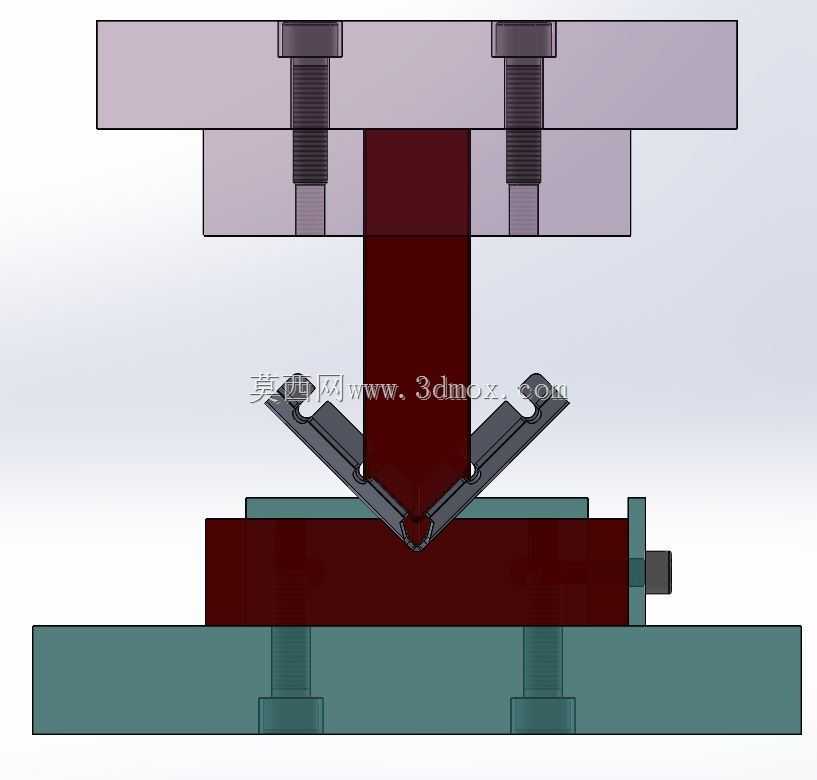

　　这套模具针对L型钣金件的二次弯折工序做了专门的结构优化：首次弯折完成的L型毛坯件可直接放入下模的定位槽内，挡块的定位面贴合毛坯件的已弯折直边，避免二次弯折时出现零件偏移、折边错位的问题；上模下行过程中，压料板首先压紧毛坯件的水平基面，随后凸模接触待弯折边，逐步将板料压入凹模的成型腔内，整个弯折过程中板料的受力始终均匀分布在折弯线上，不会出现单次折弯常见的板料拉裂、回弹超差、直边翘曲等缺陷。模具的导向结构采用内置导柱导套配合，合模过程中上下模的对位精度可控制在0.02mm以内，能够保证弯折后零件的直角边垂直度、折弯线直线度满足IT12级以上的钣金加工精度要求，成型后的零件无需额外的校形工序即可直接进入下一装配环节。

　　针对不同厚度的钣金板料加工需求，这套模具的折弯凸模与凹模镶块采用可更换式设计，松开镶块的固定螺丝即可替换对应R角的成型部件，无需拆卸整套模架，能够快速切换0.8mm到3mm厚度冷轧板、镀锌板的弯折加工需求，适配车间内多品种小批量的钣金件生产场景。模具的下模座预留了废料排出槽与顶料杆安装位，成型完成后上模回程时，顶料块可自动将成型后的零件从凹模腔内顶出，方便操作人员取件，减少工序间的辅助等待时间，整套模具的闭合高度、开模行程均按照通用压力机的参数范围设计，不需要对设备进行额外改造即可直接投产使用，在仪器仪表安装支架、小型传感器固定件、电器柜内部安装板这类小型L型钣金件的加工场景中，能够有效稳定零件成型质量，降低单件加工的工装成本。
