机加工装夹用带压紧结构V型块组件

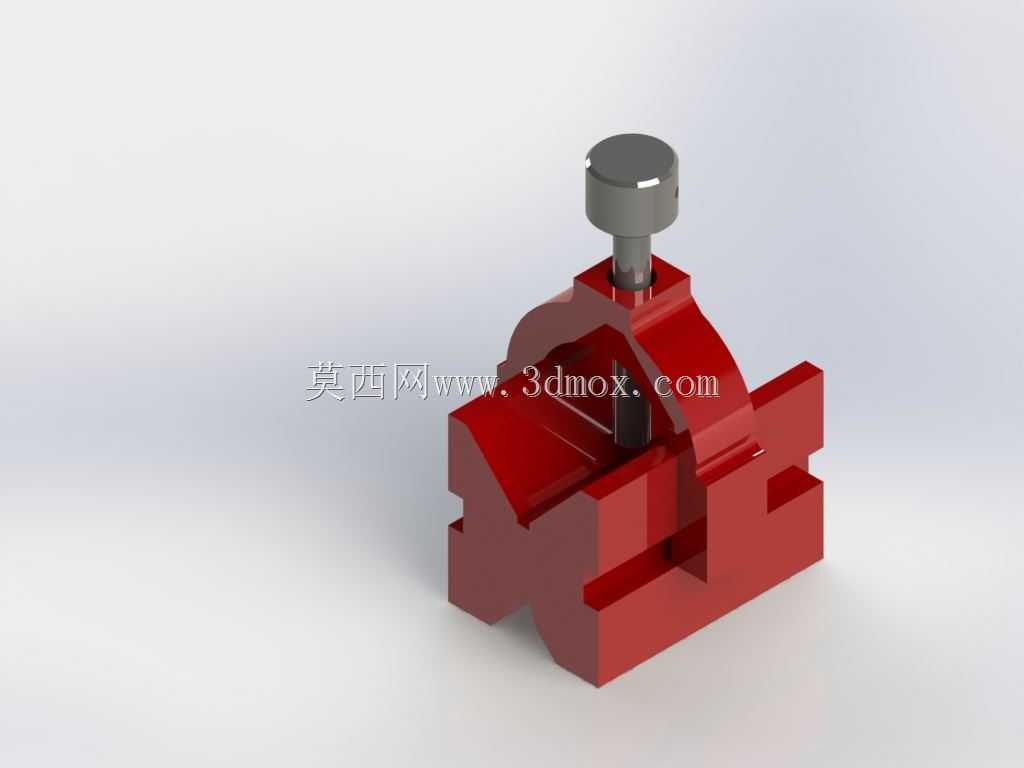

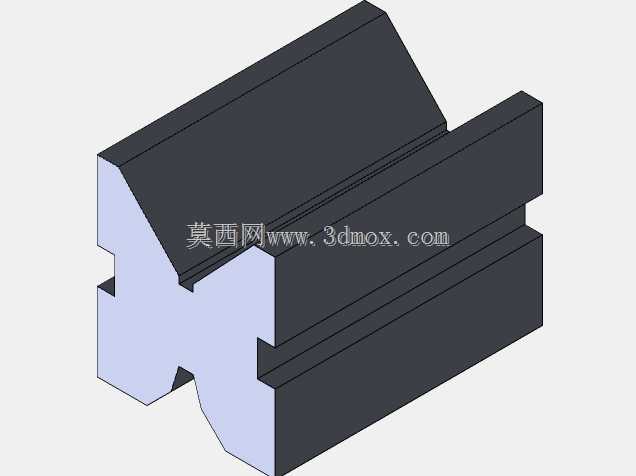

　　这套带压紧结构的V型块，是机械加工、检测工序里常用的定位装夹元件，日常在铣床、磨床、钻床的工位上，以及三坐标测量、形位公差检测的工装台上都能见到它的应用场景，主要用来对轴类、套类等回转体工件做径向定位，配合顶部的压紧结构完成工件的固定，避免加工或检测过程中工件出现窜动、偏移。从结构设计来看，底座采用带定位槽的V型基体，V型开口的夹角采用行业通用的90度设计，能够适配一定直径范围内的圆柱类工件，不需要针对每一种直径的轴件单独更换定位块，适配性更强；底座两侧的开槽结构，是用来配合机床工作台的T型螺栓完成自身固定的，安装时可以根据工位排布需求，沿着工作台T型槽调整安装位置，调整到位后拧紧螺栓即可完成V型块的固定，

　　不需要额外做打孔攻丝的适配，安装边界灵活，能适配多数常规尺寸的机加工工作台。顶部的压紧组件采用螺杆压块结构，压块的弧形接触面刚好贴合回转工件的外圆表面，拧紧顶部的旋钮时，压块会垂直向下施力，将工件牢牢压在V型支撑面上，不会出现压伤工件表面或者压偏的情况，相比传统的独立压板搭配螺栓的装夹方式，这套集成式的V型块组件不需要额外搭配压板、螺栓等零散配件，装夹效率更高，定位精度也更稳定。在实际使用场景中，针对小批量多品种的轴类零件加工，这套V型块可以快速完成工件的装夹定位，不需要每次都打表找正工件的中心位置，V型面的定位精度可以保证工件的轴线与工作台面平行，在做键槽铣削、径向孔钻削、外圆磨削工序时，能有效保证加工的位置度要求；在检测工序中，

　　它也可以作为检测工装的定位基准，配合百分表完成轴类零件的圆跳动、同轴度等形位公差检测，定位重复精度高，不会因为多次装夹出现基准偏移。设计过程中，V型支撑面做了加厚处理，长期受工件挤压也不会出现变形，压紧螺杆采用梯形螺纹设计，施力更稳定，自锁性能更好，加工过程中不会因为机床振动出现松脱的情况，整体结构没有冗余的复杂零件，日常维护只需要定期清理V型面和螺杆上的切屑、油污即可，使用寿命长，适合生产车间的复杂工况使用。
