剪式车载起重支撑装置结构设计

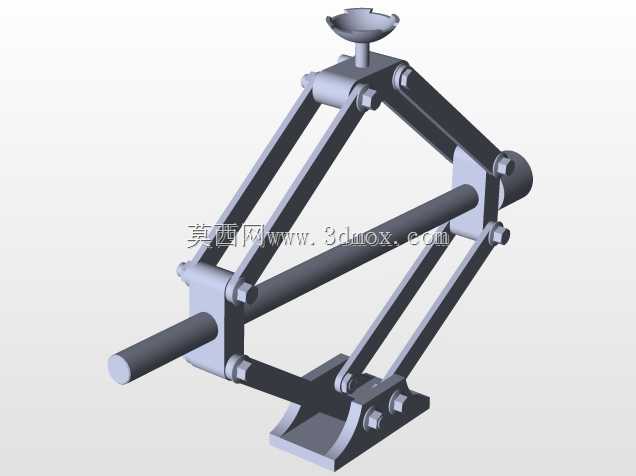

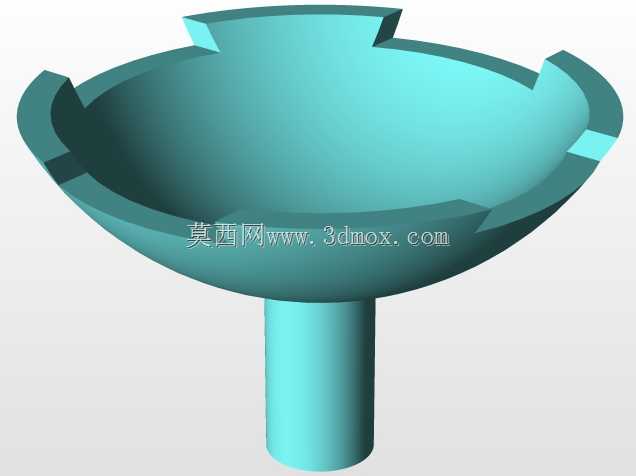

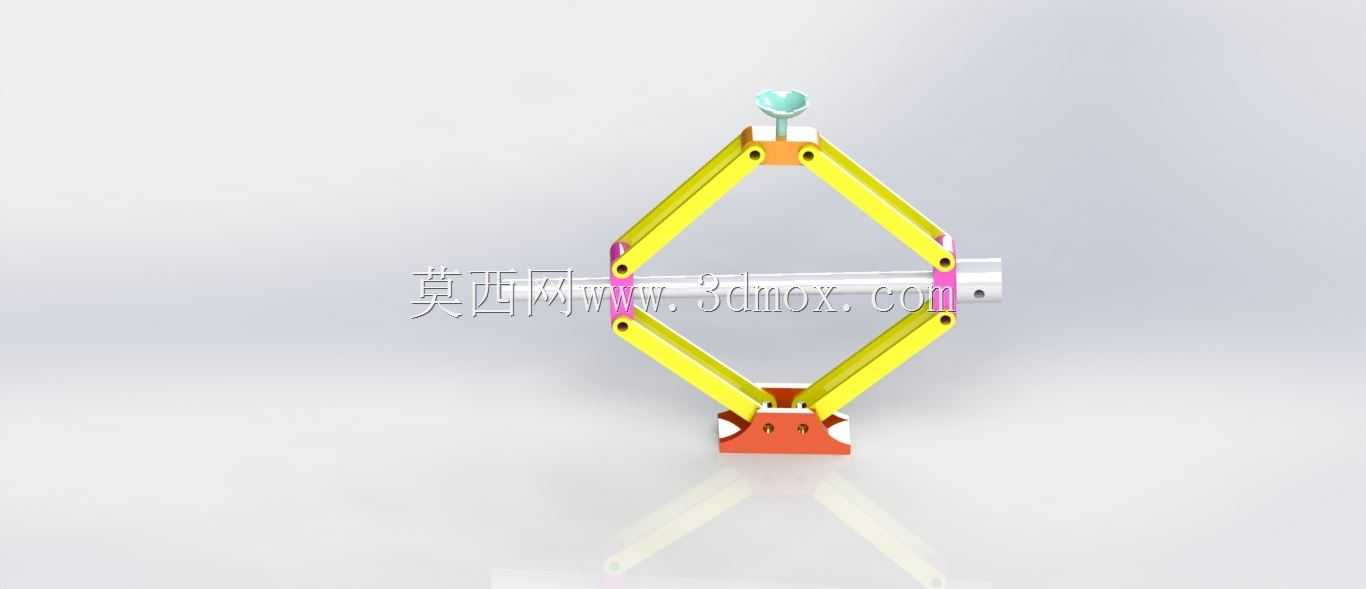

　　日常车辆维保场景中，更换轮胎、底盘检修这类作业都需要稳定的举升支撑工具，剪式结构的车载起重装置是私家车辆、小型营运车辆常备的随车工具，相比液压类举升设备，它的结构更紧凑，折叠后占用储物空间极小，不需要额外加注液压介质，不存在长期存放后密封失效、介质泄漏的问题，适配非专业维修人员的应急使用需求。从结构设计逻辑来看，这套装置采用菱形铰接剪臂作为核心承重传力结构，上下两端分别设置支撑托块与底座，托块位置做了适配车辆底盘支撑筋的卡槽结构，避免举升过程中出现滑脱风险，底座采用加宽的接触平面，在非硬化路面作业时能分散压强，减少下陷的概率。中间的传动螺杆贯穿两组剪臂的铰接滑块，通过端部的铰接座传递扭矩，转动螺杆时两组滑块沿螺杆轴向相对移动，

　　带动剪臂夹角变化实现垂直方向的举升与回落，螺杆采用梯形传动螺纹，具备自锁特性，举升到任意高度都能依靠螺纹副的摩擦力锁止位置，不需要额外添加锁止销结构，简化操作步骤的同时提升了作业安全性。设计过程中需要重点校核剪臂的受力变形量，剪臂采用等截面冲压型材制作，铰接孔位置做了翻边强化处理，避免长期承重后铰接位置出现孔位变形、松旷的问题，铰接销轴与孔位之间预留合理的配合间隙，既保证转动顺畅无卡滞，又不会因为间隙过大导致举升过程中出现侧向晃动。整套装置完全展开后的最大举升高度适配常规家用轿车、城市SUV的底盘离地间隙，折叠后整体厚度控制在较小范围，能轻松放入车辆后备箱的备胎槽侧边储物格，不会占用过多行李存放空间。

　　传动螺杆的端部设计了通用的接头结构，既可以搭配随车的棘轮扳手转动，也能适配普通套筒、撬棍等工具，在应急场景下不需要专用工具就能完成操作。上下支撑面的接触位置都做了防滑纹理处理，托块表面的橡胶垫既能避免举升时刮伤车辆底盘的防腐涂层，也能增大接触摩擦力，减少侧滑风险。在结构强度校核环节，需要重点验证螺杆的压杆稳定性、剪臂铰接点的剪切强度，以及最大举升高度下的整体抗倾覆能力，保证在额定承重范围内，即使受到轻微的侧向扰动，装置也不会出现失稳垮塌的情况。这类剪式举升装置没有复杂的液压油路、密封元件，后期几乎不需要额外维护，只要定期在铰接点、螺杆螺纹位置涂抹少量润滑脂，避免螺纹锈蚀、铰接卡滞，就能长期保持可靠的工作状态，相比其他类型的车载举升工具，它的故障率更低，存放条件要求更宽松，适合作为随车应急装备长期配备。
