带安装支座的皮带传动滑轮组件结构

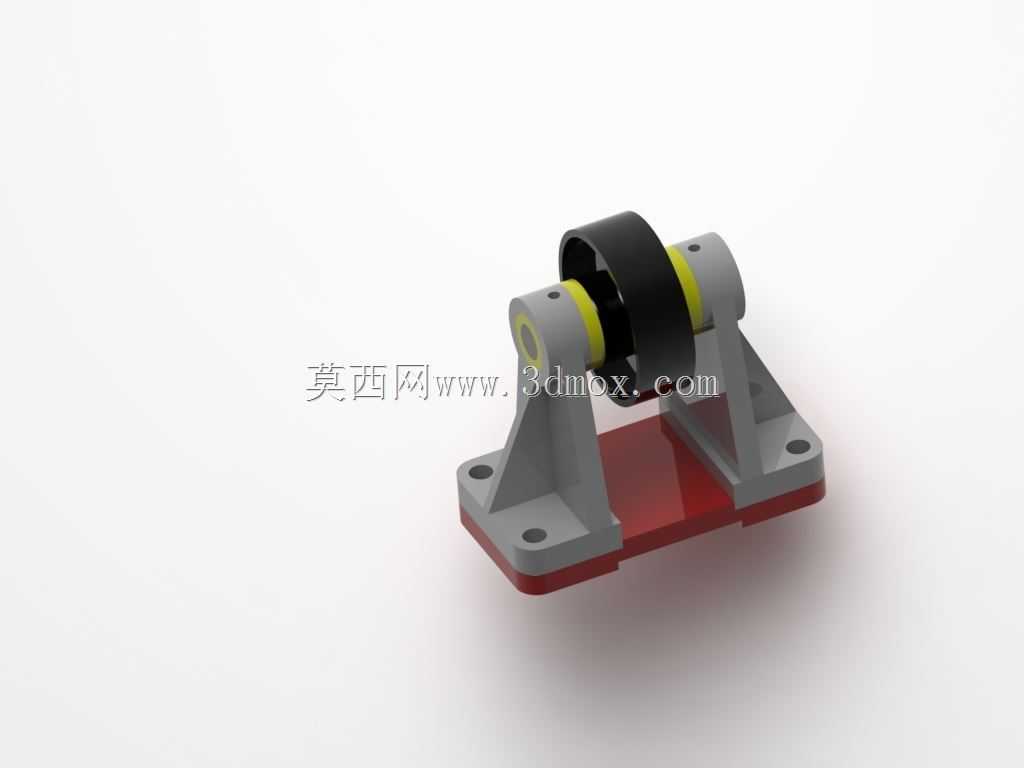

　　这套滑轮组件是皮带传动系统里的核心导向与张紧执行部件，日常在轻工输送线、小型实验设备传动端、桌面级工装动力传输场景里十分常见，主要作用是改变皮带传动走向、调整皮带包角、维持传动过程中皮带的张紧度，避免皮带打滑、跳齿，保障动力传输的稳定性。从结构设计来看，组件采用分体式装配逻辑，底部是一体式铣削成型的安装支座，支座两侧带对称的立式支撑臂，支撑臂上预留了同轴的轴孔，用来穿装滑轮的支撑转轴，轴孔内侧设计有轴肩定位结构，能限制转轴的轴向窜动，不需要额外加装过多定位挡圈，减少装配工序。支座底板做了加厚处理，四个角位置预留了沉头安装孔，安装时可以直接用内六角螺栓将整个组件固定在设备的安装基准面上，沉头孔的设计能让螺栓头完全沉入板面，

　　不会突出干涉周边的管线或者其他运动部件，安装边界上，支座底板的长宽尺寸适配常规100mm间距的安装螺孔布局，整体组件的高度控制在120mm以内，不会占用过多设备内部的竖向安装空间，适合在紧凑的设备腔体内布置。中间的滑轮主体采用轮缘与轮毂分体设计，轮缘表面做了适配平皮带的弧形导面，能让皮带在运转过程中自动对中，不会出现跑偏脱轮的问题，轮毂和支撑转轴之间加装了滑动衬套，能降低转动过程中的摩擦阻力，减少长期运转的磨损量，轮体两侧加装了黄色的限位挡圈，能从两侧限制皮带的横向位移，即使设备出现小幅振动，皮带也不会从轮缘上滑脱。设计过程中优先考虑了装配的便捷性，所有配合面都预留了合理的安装公差，转轴和支撑臂轴孔采用过渡配合，

　　装配时不需要借助大型压装设备，用铜棒轻轻敲击就能完成组装，后期维护更换衬套或者滑轮的时候，只需要拆下一侧的挡圈就能抽出转轴，拆换效率很高。在实际选型应用的时候，要注意这套滑轮适配的是宽度15mm以内的平皮带，传动线速度建议控制在5m/s以内，适合小功率的动力传输场景，安装时要保证两个支撑臂的轴孔同轴度误差控制在0.02mm以内，避免滑轮转动时出现卡滞、偏磨的问题，支座安装时要保证基准面的平面度，防止支座受力变形导致支撑臂错位，影响传动稳定性。
