手动刀杆压力机装配结构设计

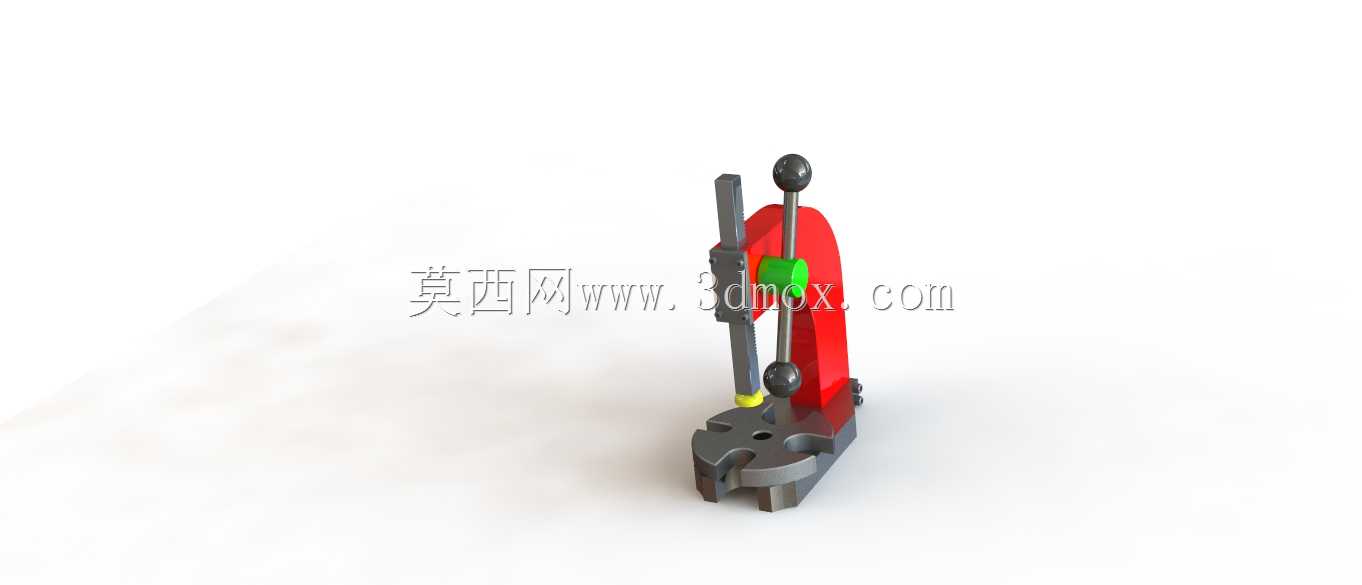

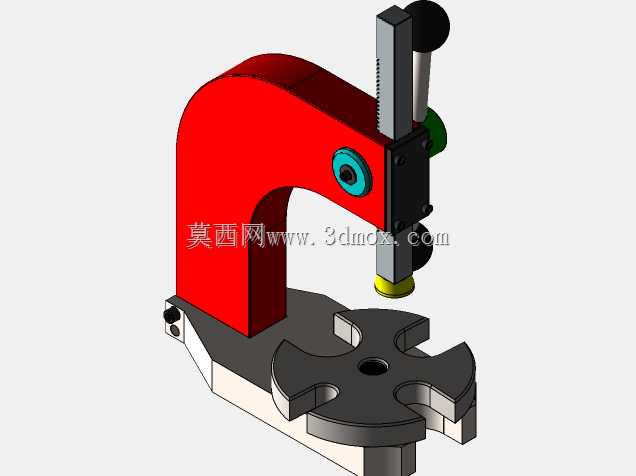

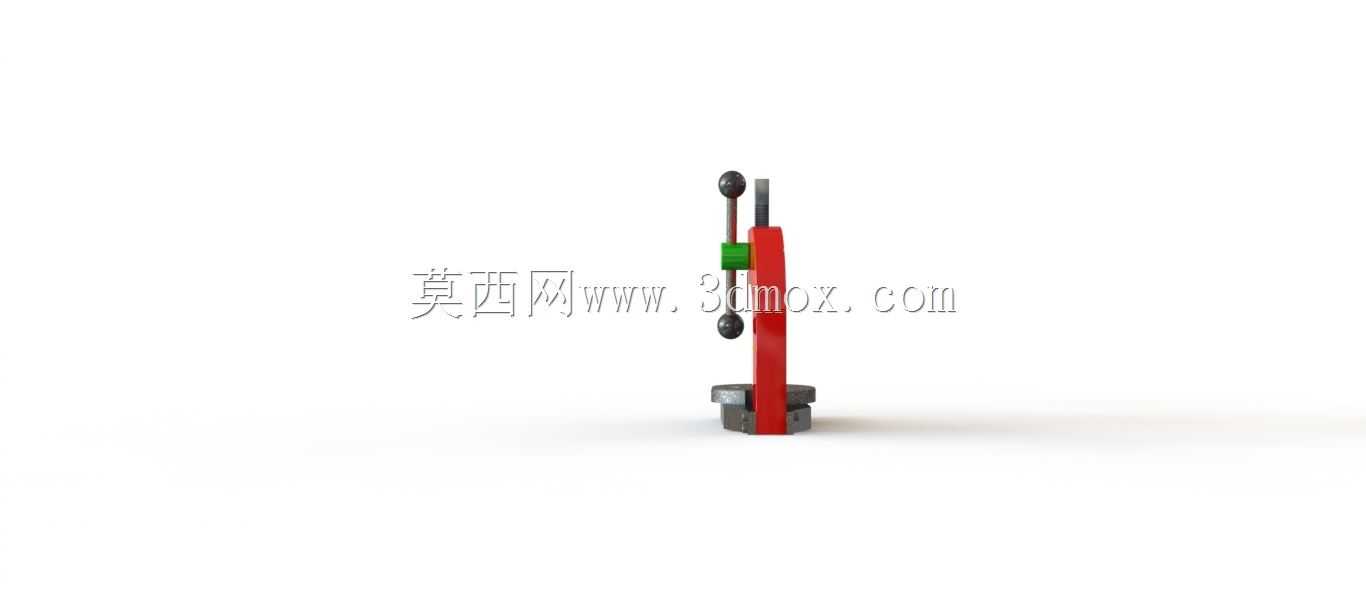

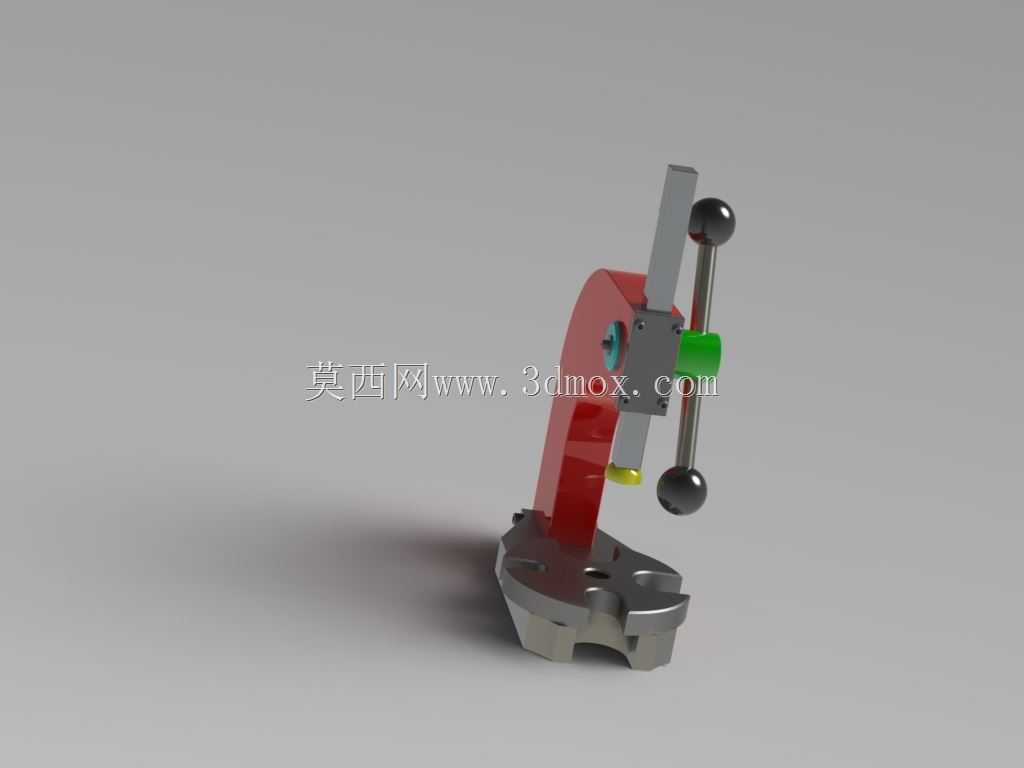

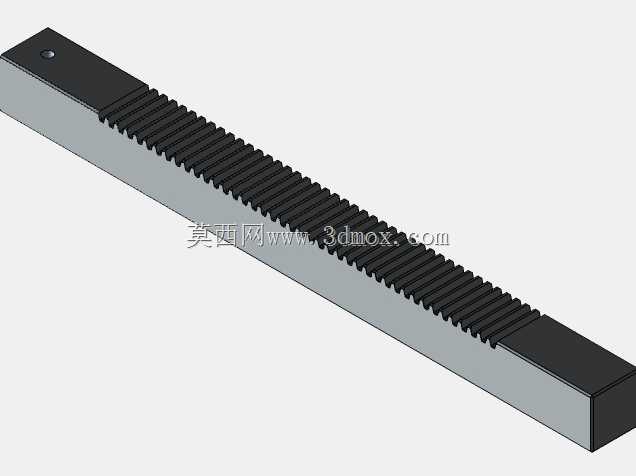

这款手动压力机主要面向小型零部件压装作业场景，在机加工车间的刀具修磨、小型衬套压入、销钉装配工位应用十分广泛，区别于大型液压压力机，它不需要外接动力源，依靠手动杠杆施力即可完成小吨位压合作业，适合小批量生产、工装调试、维修班组的日常装配需求。从结构设计来看，整机采用C型开式机身布局，这种开口式结构能给操作人员留出充足的上下料空间，工件放置与取出都不需要额外避让机身结构，底座预留了标准安装孔位，可以直接固定在钳工台或者专用工作台上，安装时需要保证底座台面与压头运动方向的垂直度，避免压装过程中出现偏载，损坏压头或者工件。机身采用弧形承力结构设计，相比直臂式C型机身，弧形过渡段能更好分散压装时的应力集中，长期承受交变载荷也不容易出现机身开裂变形的问题。施压部分采用双球头手柄的杠杆增力结构，操作人员双手握持手柄转动时，通过内部的螺旋传动副将旋转运动转化为压头的直线下压运动，螺旋副的导程经过优化，既保证了足够的机械增力比，让操作人员不需要施加过大的手动力就能输出足够的压装力，也控制了压头的下行速度，避免压装速度过快冲伤工件表面。压头部分设计了快换接口，可以根据不同的压装需求更换不同形状的压头，比如平压头、V型压头、定位销压头，适配不同外形的工件压装作业。机身中部设置了可调节的行程限位块，能够根据工件的压装深度调整压头的下行极限位置，避免压装过深导致工件报废，对于有固定压装行程要求的批量作业，调整好限位块后不需要每次手动控制压装深度，能有效提升装配一致性。整机的运动副位置都设计了润滑注油孔，日常维护时只需要定期加注润滑脂，就能保证螺旋传动和导向结构的运动顺畅，减少磨损延长设备使用寿命。从安装边界来看，底座的安装孔间距适配常规钳工台的T型槽尺寸，不需要额外制作过渡连接板就能完成固定，整机的外轮廓尺寸紧凑，不会占用过多的工作台面空间，压头中心到机身背部的距离，也就是喉深，经过合理设计，能够满足常规小型零件的压装空间需求，同时不会因为喉深过大导致机身刚性下降。在实际使用中，这类手动压力机常被用于刀具车间的刀杆配件压装、电子车间的小型接插件压合、维修班组的轴承拆卸与压装作业，相比气动或者电动压力机，它的结构更简单，故障率极低，不需要维护动力管路或者电路，在没有气源、电源的野外维修场景也能正常使用。设计过程中重点校核了机身的抗弯强度、螺旋传动副的耐磨性以及压头的导向精度，保证在额定压装力下，机身的变形量控制在允许范围内，压头的下压运动不会出现卡顿或者偏摆，确保压装作业的精度稳定性。
