立式框架结构熔融沉积成型3D打印设备

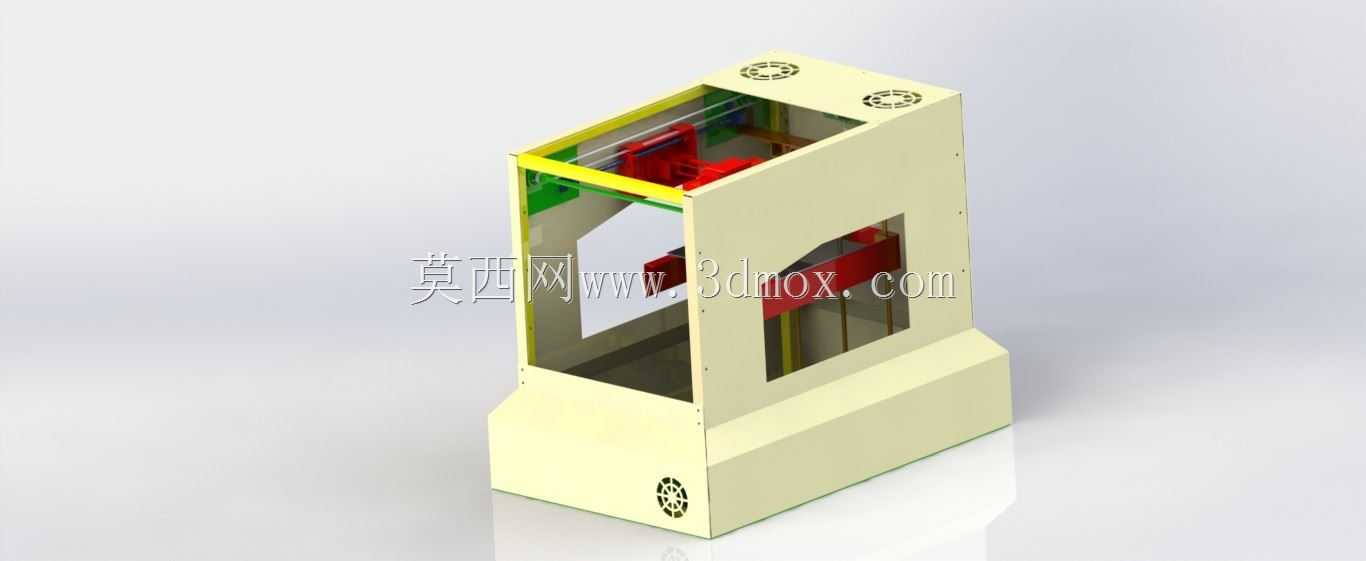

　　这款立式框架结构的熔融沉积成型设备，主要面向小尺寸定制零件的快速打样场景，在创客空间、职业院校实训车间、小型产品研发工作室中应用广泛，可完成PLA、ABS等常见热塑性耗材的逐层堆叠成型，满足手板验证、教学演示、小批量定制件生产的实际需求。设备采用下置电气安装仓、上置成型腔体的分层布局思路，底部基座预留了散热通风结构，可容纳电源模块、运动控制板卡等核心电气元件，避免电气元件与成型区域的高温环境直接接触，降低电路受温漂影响出现运行故障的概率。成型腔体采用半开放框架设计，正面与侧面预留透明观察窗，既可以实时观察打印过程中耗材挤出、层间粘接的状态，也能减少成型区域的空气流动，避免打印过程中耗材快速冷却导致的层间剥离、翘曲变形问题。

　　运动机构采用十字轴传动布局，X轴负责打印头的横向移动，Y轴集成在成型平台组件上实现前后进给，Z轴通过两侧的光杆传动实现成型平台的垂直升降，各运动轴的安装基准面都在框架的一体式钣金结构上加工成型，减少了装配过程中的累计误差，可保证运动过程的同轴度与直线度要求。设备顶部预留了两个散热风扇安装位，可及时将成型腔体内的高温空气排出，避免腔体内温度过高导致的耗材软化下垂、打印头堵头问题；底部基座侧面同样设置通风孔，配合内部导流结构形成稳定的散热风道，保障电气元件长时间运行的温度处于合理区间。从安装边界来看，设备整体采用立式窄幅设计，占地面积仅相当于普通台式电脑主机大小，可直接放置在常规工作台面上使用，不需要额外制作专用安装基座；

　　框架边角做了圆弧过渡处理，避免日常操作过程中的磕碰风险，外部钣金壳体采用拼接式安装结构，后期维护时可快速拆卸对应面板，完成传动部件润滑、电气线路检修、耗材通道清理等日常维保操作。成型平台的调平结构采用三点支撑设计，操作人员可通过平台下方的调节旋钮快速完成平台水平度校准，不需要复杂的工装辅助即可达到打印所需的平面度要求；打印头组件采用模块化快拆设计，可根据不同耗材的打印温度需求快速更换对应规格的喷嘴与加热块，降低不同材质切换时的调试成本。设备的走线全部隐藏在框架立柱的内部空腔中，既避免了运动过程中线路与传动部件发生干涉，也让设备外部更加整洁，减少车间环境中粉尘、碎屑附着在线路上造成的老化加速问题。
