铝型材框架式FDM熔融沉积3D打印设备

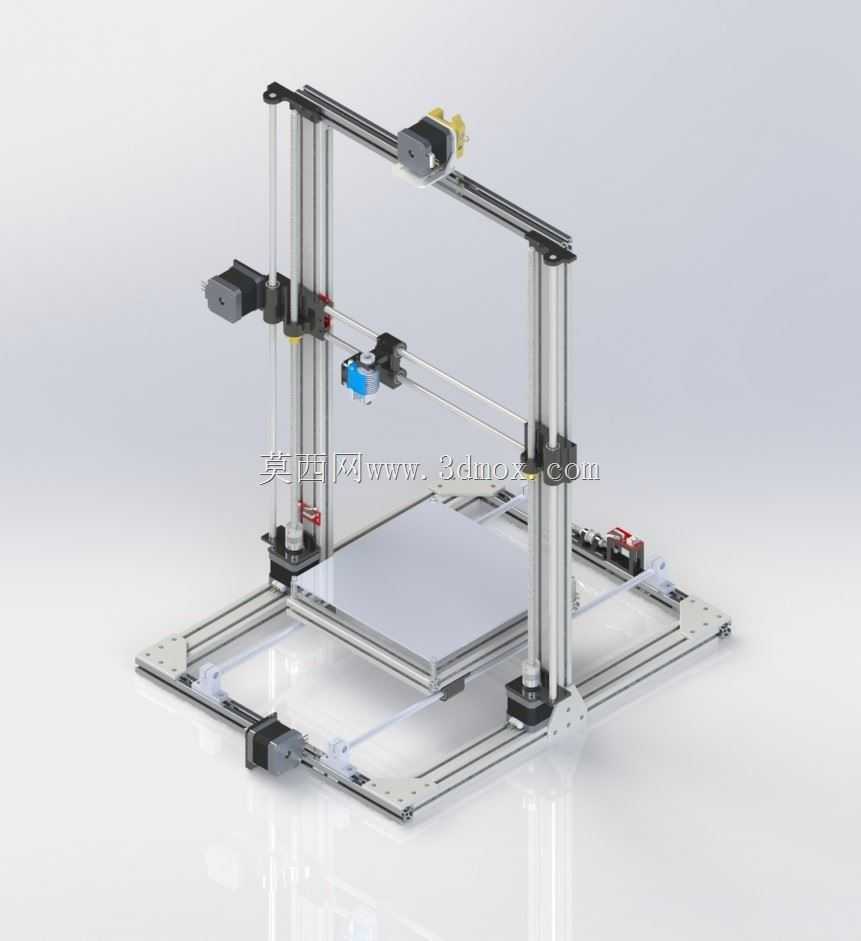

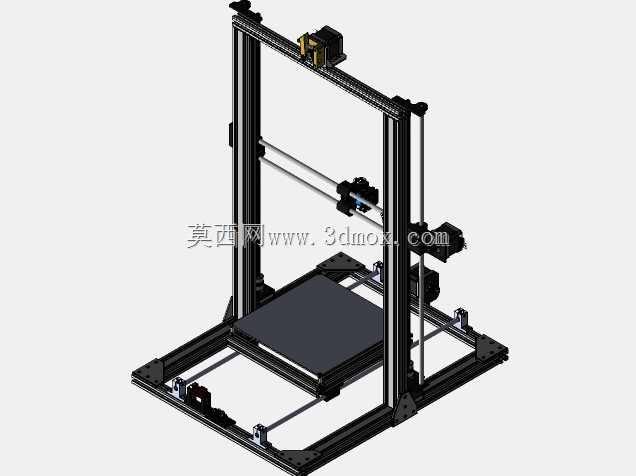

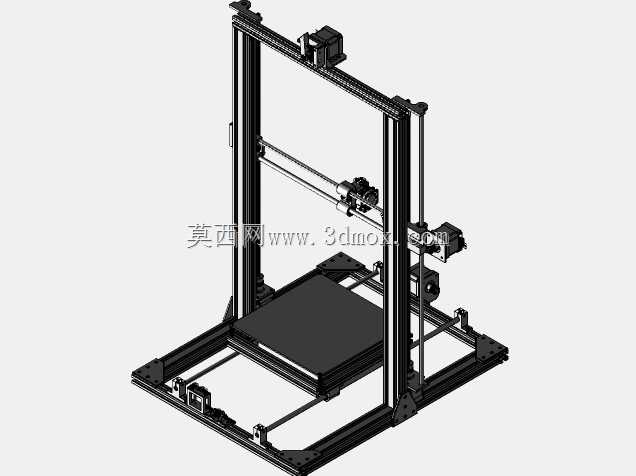

　　这款桌面级增材制造设备采用标准欧标铝型材搭建整体框架，摒弃了传统钣金焊接机架的厚重设计，型材槽道可直接嵌入滑块、螺母等标准紧固件，后期调整轴系位置、拓展功能附件时无需额外打孔焊接，能快速适配不同尺寸的打印需求。设备XYZ三轴运动均采用光轴配合直线轴承的导向结构，X轴搭载挤出与喷头组件，Y轴负责成型平台的前后进给，Z轴通过双光轴支撑实现喷头组件的垂直升降，各轴传动采用同步带搭配步进电机的方案，传动间隙小、运行噪音低，能满足日常PLA、ABS等常见熔融耗材的打印精度要求。从安装边界来看，设备成型空间为214214450mm，整体机架外轮廓在成型尺寸基础上预留了电机安装、走线、同步带张紧的空间，放置在常规工作台面时，

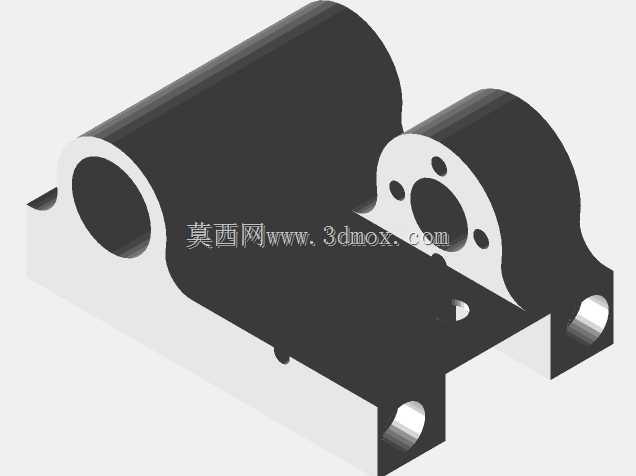

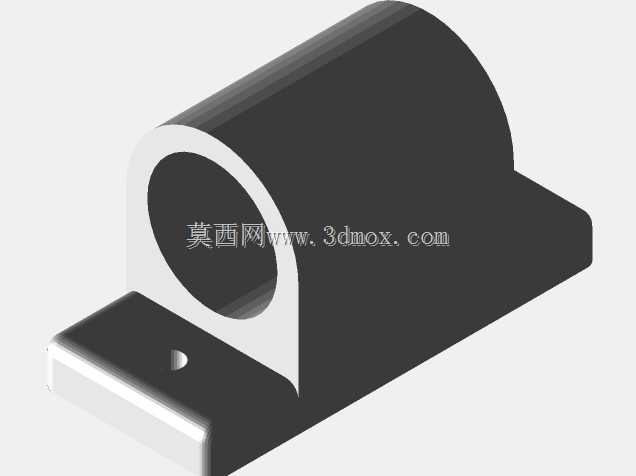

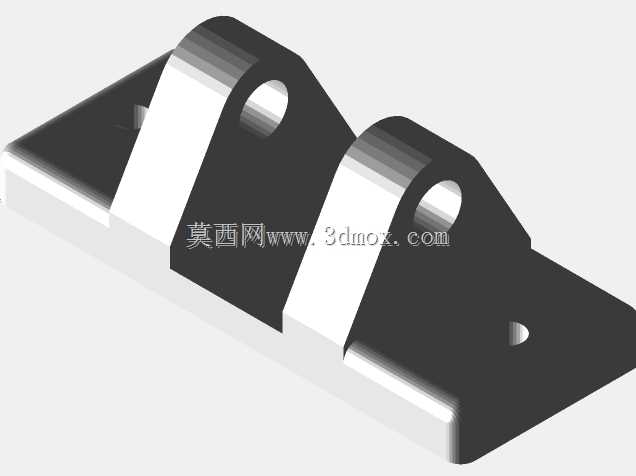

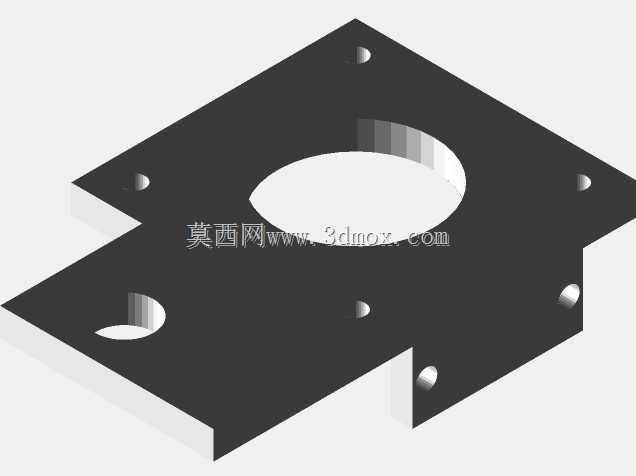

　　后侧需预留至少50mm的散热与走线空间，左右两侧预留30mm的操作空间即可满足日常换料、调试的需求。在实际应用场景中，这类设备多用于创客空间的创意原型打样、中小制造企业的工装夹具快速制作、教育场景的增材制造教学实践，相比工业级大尺寸设备，它的采购与维护成本更低，结构开放便于学习者观察运动原理、调试打印参数，出现堵头、皮带松动等常见故障时，使用者可借助标准五金件快速完成维修更换。设计过程中优先考虑了结构的模块化拆分，框架部分的型材切割长度统一，运动组件的安装座采用标准化设计，无需专用工装即可完成整机组装，走线沿铝型材槽道布置，避免了运动过程中线缆与传动部件的干涉，成型平台采用调平螺母配合弹簧的结构，可快速调整平台平面度，

　　保证首层耗材的附着效果。设备的电控部分布置在机架底部后侧，与运动区域完全分隔，既减少了运动震动对电控元件的影响，也能避免打印过程中耗材滴落造成电路短路，喷头组件预留了散热风道安装位，可根据耗材特性加装散热风扇，提升打印件的表面成型质量。
