带支架张紧惰轮总成结构设计

　　该惰轮总成主要应用于带传动系统中，承担张紧同步带、平带或链条的作用，通过调整滚轮位置补偿传动件长期运行产生的松弛量，抑制带体跳动、打滑与异响，维持稳定的传动包角与传动效率。在自动化输送线、包装设备、纺织机械以及小型动力传输工位中，这类带支架的惰轮组件无需改动主从动轮的安装位置，即可通过腰型孔或铰接支点快速调整张紧行程，是紧凑型传动布局里常用的张紧方案。

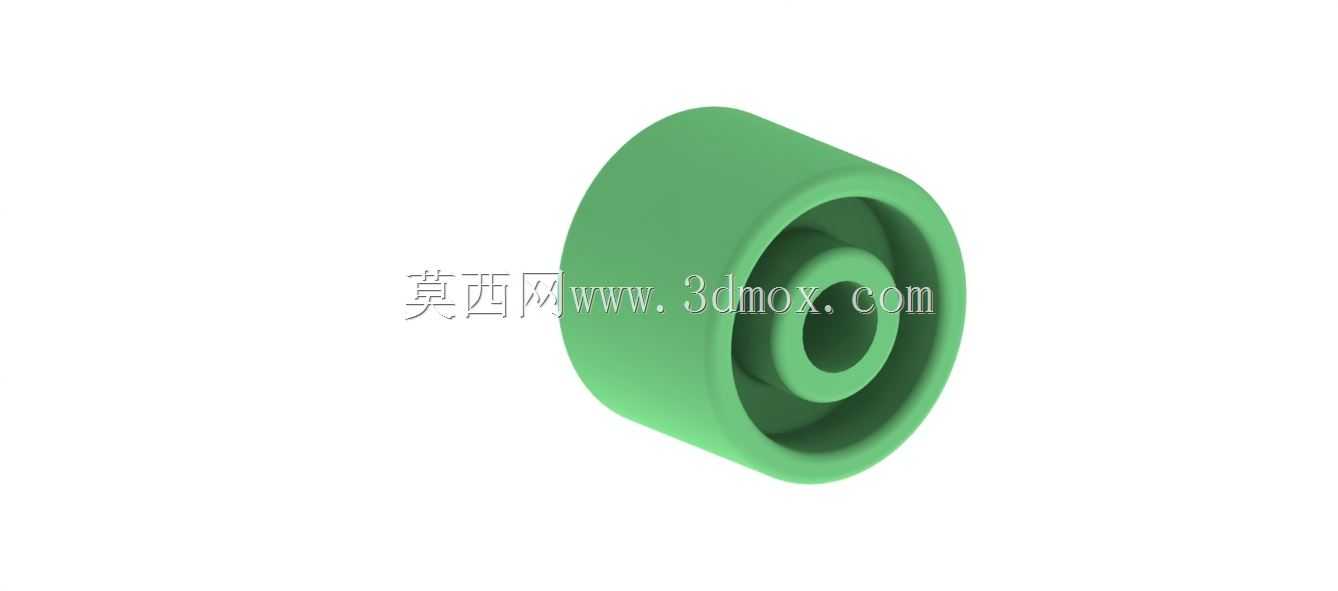

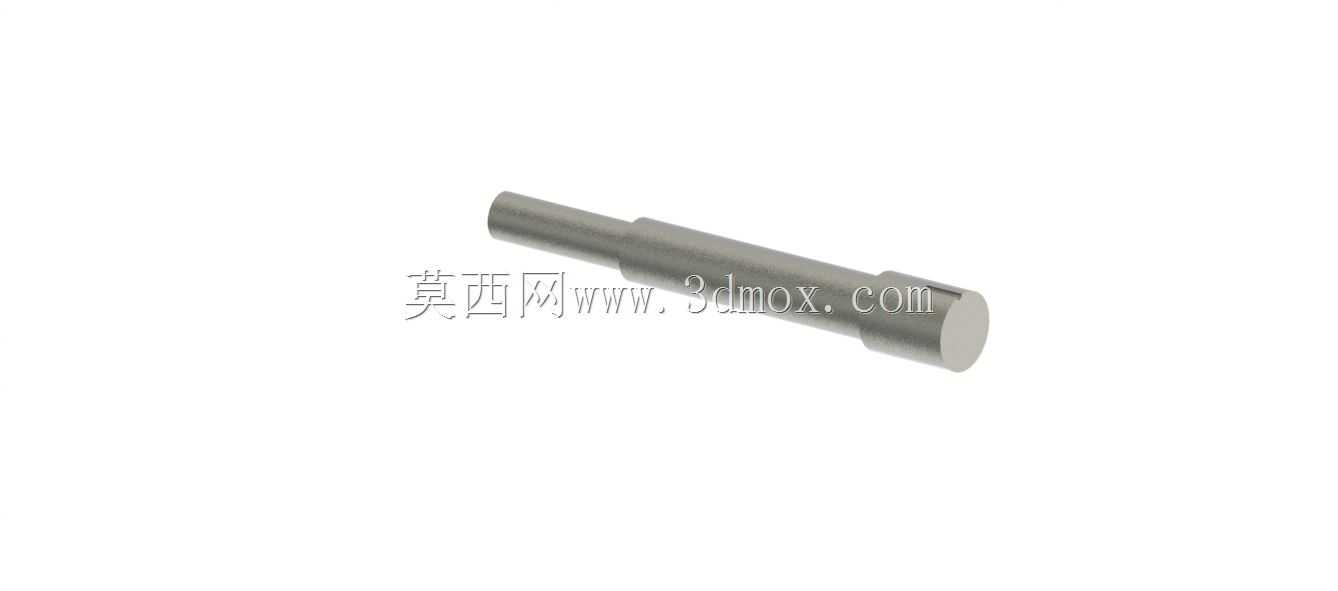

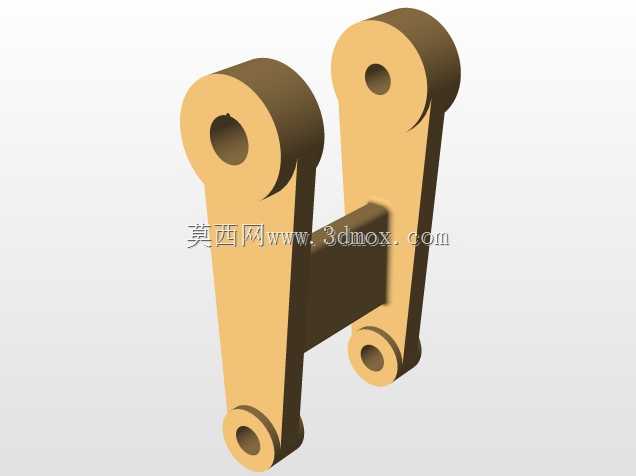

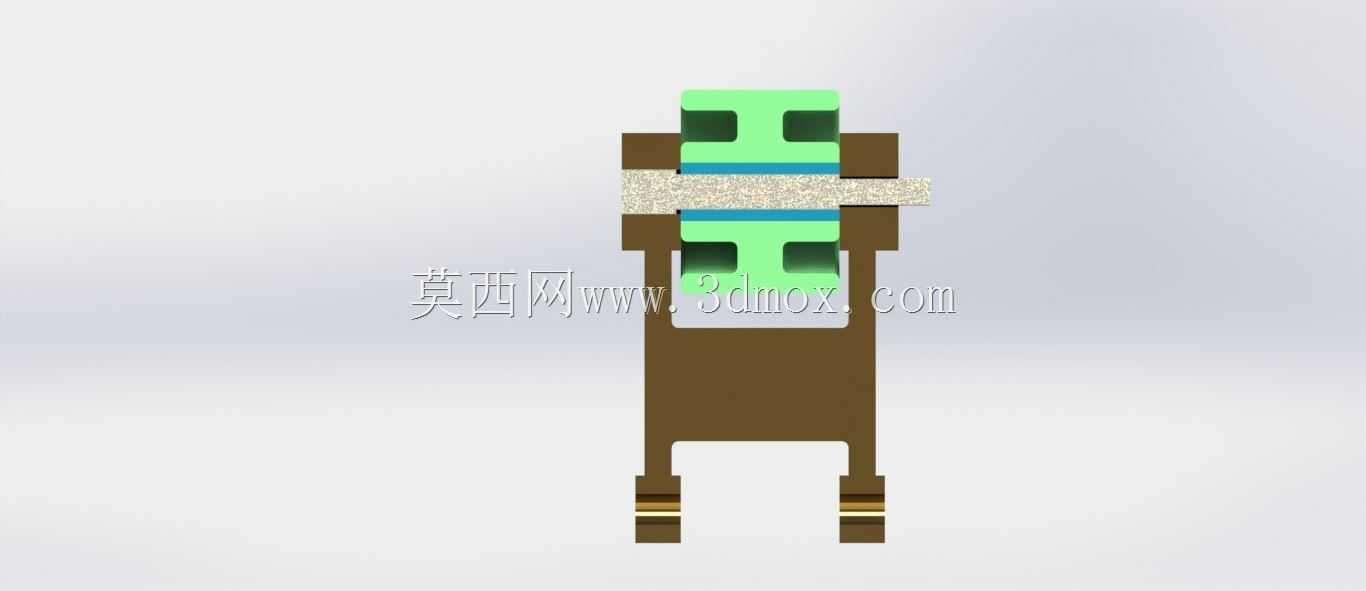

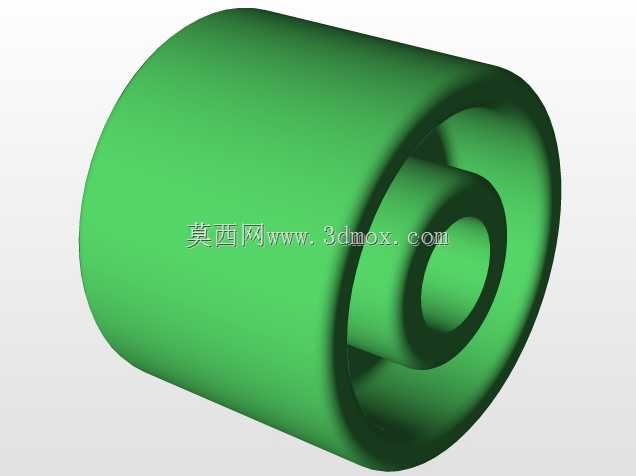

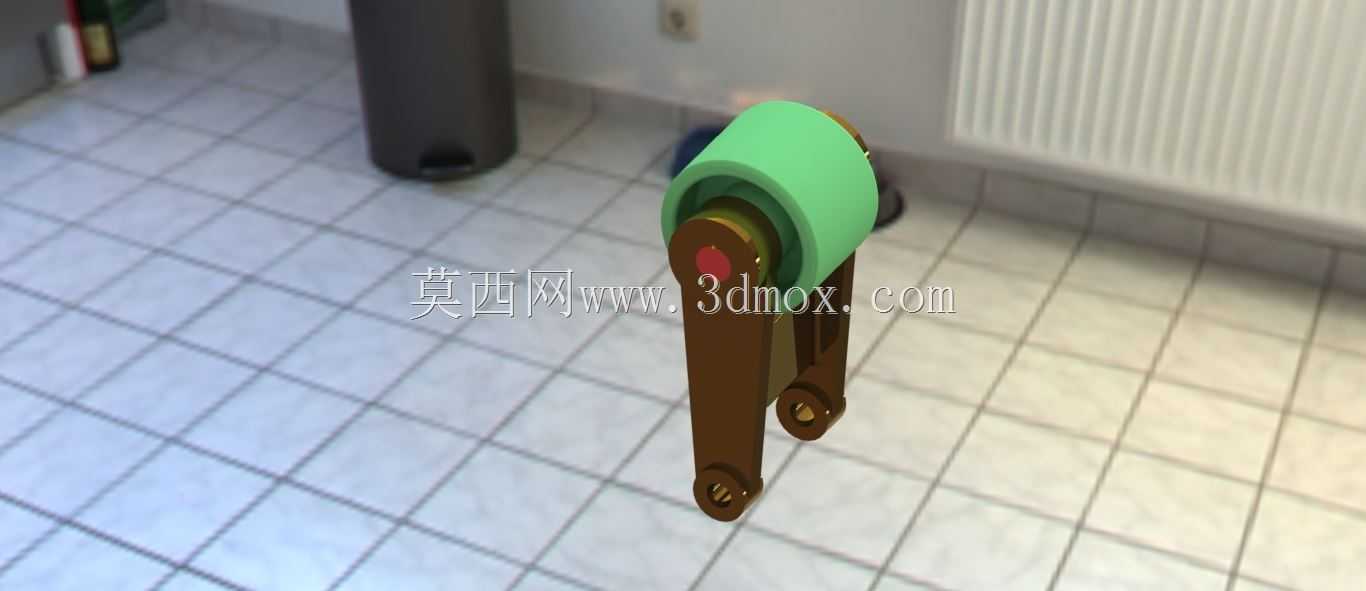

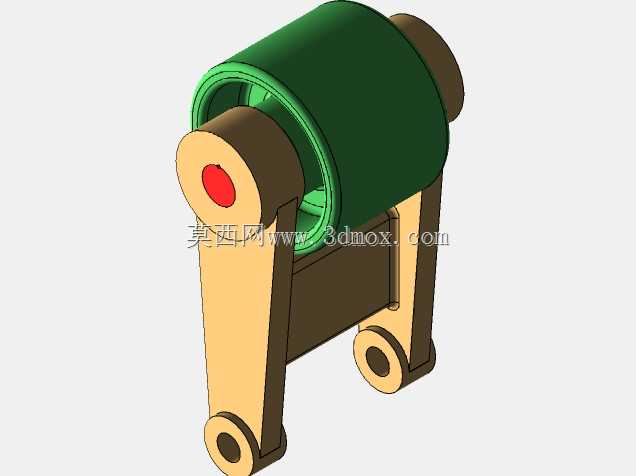

　　从结构组成来看，总成核心包含外层包覆的滚轮体、内部回转支撑、棕色铰接支架以及端部紧固件。绿色滚轮外层采用非金属包覆设计，运行时可降低与带体接触产生的噪音，同时增大接触摩擦系数，减少硬质金属轮面对带体的磨损；内部回转结构保证滚轮绕轴灵活转动，避免带体与轮面之间发生滑动摩擦。支架采用双臂板式结构，上端容纳滚轮轴，下端设置铰接安装孔，整体形成摆臂式张紧结构，绕下端支点旋转即可改变滚轮对带体的压紧程度。

　　设计过程中需要优先确定滚轮外径、宽度与支架摆角范围。滚轮宽度应略大于所适配传动带的宽度，保证带体在运行偏移时仍能完全落在轮面支撑范围内；滚轮外径则影响带体弯曲半径，外径过小会加剧带体弯折疲劳，需根据带型与线速度选取合理值。支架两臂的间距决定了滚轮的轴向支撑跨距，跨距不足会导致滚轮悬臂受力、运行摆动，跨距过大则会增加整体外形尺寸并占用更多安装空间。铰接孔的位置与支架长度共同决定张紧调节量，长度越长，相同摆角下获得的径向张紧行程越大，但支架所受弯矩也会同步增加，因此需要在调节行程与结构刚性之间取得平衡。

　　安装边界方面，该组件以支架下端孔作为固定回转中心，上端滚轮朝向带体松边布置。建模时需预留支架摆动空间，避免张紧调整过程中臂体与周边机架、带轮或护罩发生干涉；滚轮轴线必须与主从动带轮轴线保持平行，否则会造成带体跑偏、单边磨损。紧固件装配后应保证滚轮转动无卡滞，同时支架在张紧位置具备可靠锁止能力，防止设备振动导致张紧力逐渐衰减。整体结构简洁，维护时可单独更换滚轮或内部回转件，适合在中低速、中等载荷的开式传动场景中使用。
