手动螺旋起重支撑装置结构设计

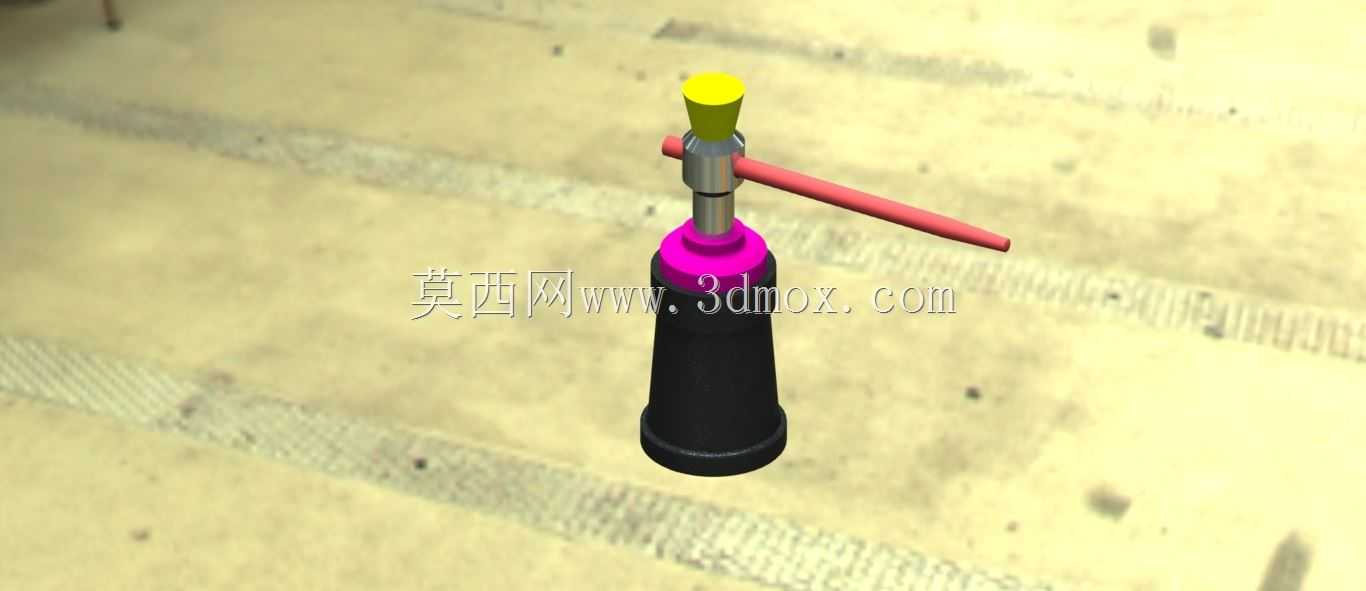

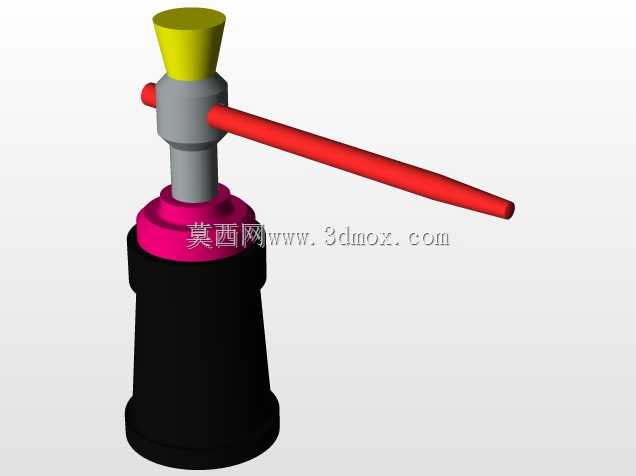

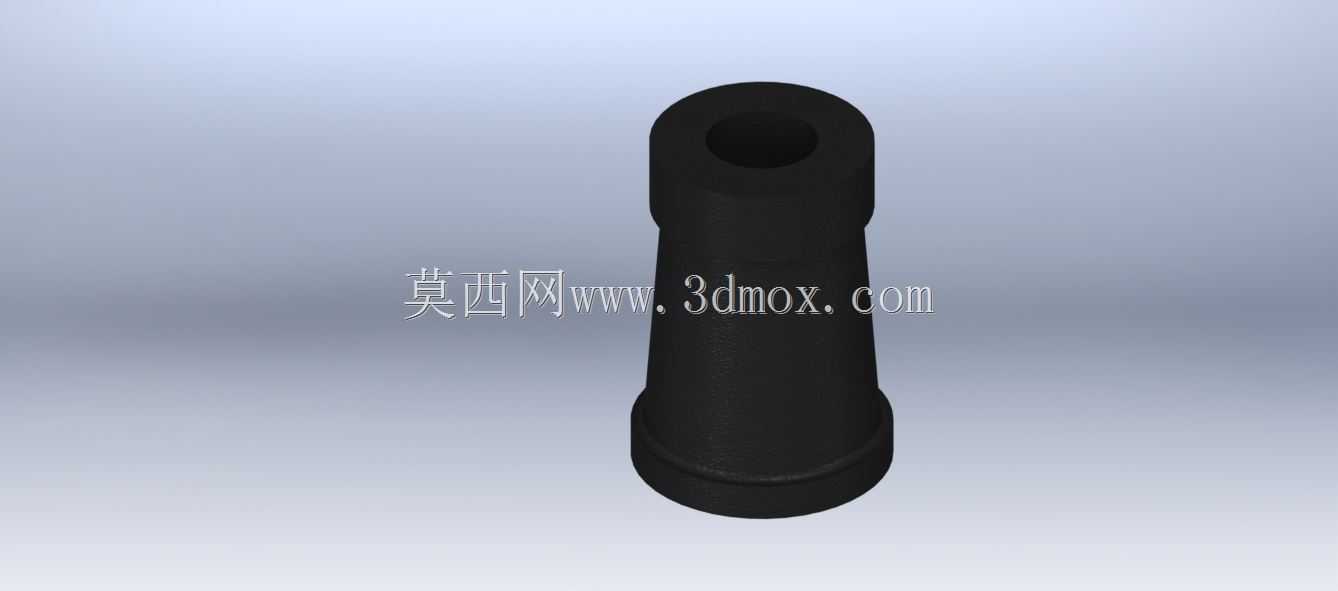

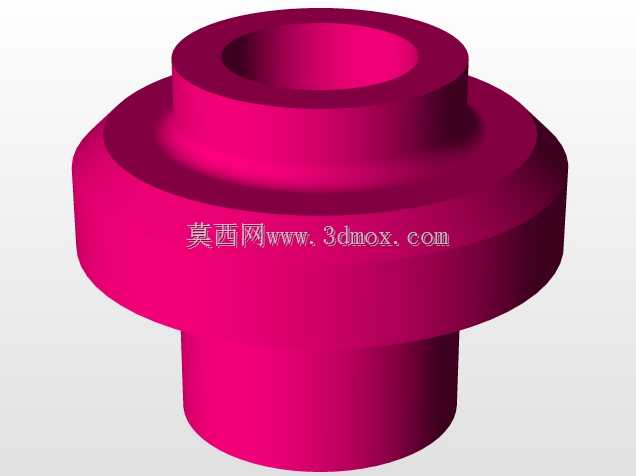

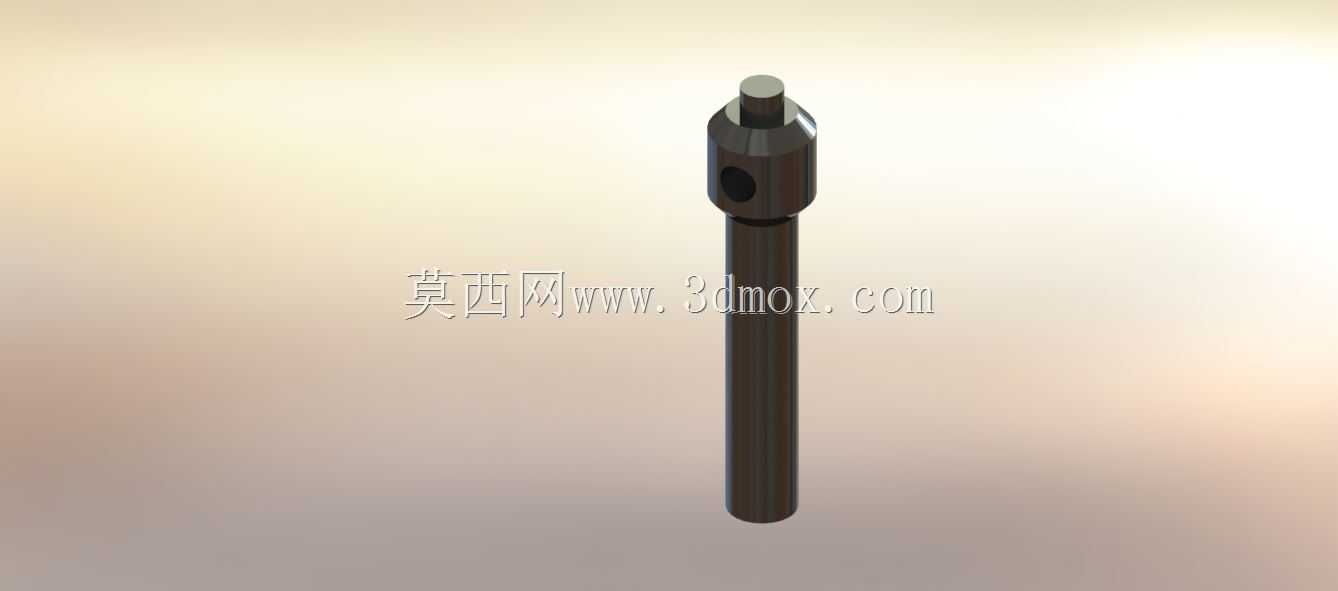

　　该螺旋顶升装置的结构设计围绕小行程重载支撑场景展开，常见于设备检修工位、工装装配现场、重型构件临时调平环节，区别于液压顶升设备，其纯机械传动的特性不存在密封失效、油压泄漏的风险，在长期静置支撑、野外无动力作业场景下稳定性更突出。从结构组成来看，装置底部为锥形承重基座，基座内腔加工有与升降螺杆配合的内螺纹段，锥面外形可在受压时将垂直载荷均匀分散至支撑接触面，降低底座底面的接触应力，避免长期承重出现基座下陷或变形；基座上部设置带径向通孔的旋转托座，穿入长杆式加力杆后，操作人员可通过杠杆力臂放大输入扭矩，转动托座即可驱动内部螺杆实现垂直升降，螺杆顶端设置承压顶帽，顶帽与螺杆采用可转动配合，顶升过程中顶帽可贴合被支撑工件表面，

　　不会随螺杆同步转动划伤工件接触面。设计过程中螺纹副选用梯形传动螺纹，相比普通连接螺纹，其牙型强度更高、传动更平顺，且具备良好的自锁性能，当顶升作业停止后，即便撤去加力杆，螺纹副的摩擦角也可锁止当前升降高度，不会出现载荷下压导致螺杆回落的安全隐患，无需额外加装锁止销或制动结构。装置的操作力臂长度经过匹配核算，在额定承重范围内，单人施加常规握力即可完成顶升动作，无需借助额外加力套管；整体外形为细长立式结构，占用安装空间极小，可伸入设备底部、工装夹缝等狭小空间内完成支撑作业，基座底面设计为平整接触面，放置在硬化钢平台、水泥地面、型钢垫面上均可稳定承重，无需额外预制安装孔或固定结构。顶端承压面的直径大于螺杆外径，可增大与被支撑件的接触面积，

　　避免局部应力集中压伤工件表面；整体结构无易损密封件、液压元件，日常仅需在螺纹副处定期涂抹润滑脂即可维护，在无气源、无电源的检修现场，以及需要长期保持支撑高度的工装定位场景中，这类纯机械螺旋支撑结构的可靠性远高于同吨位的液压类顶升工具，也可作为非标自动化产线的辅助支撑模块，嵌入工装夹具内部完成工件的高度微调与刚性承重。
