工业级C形螺旋压紧夹具结构设计

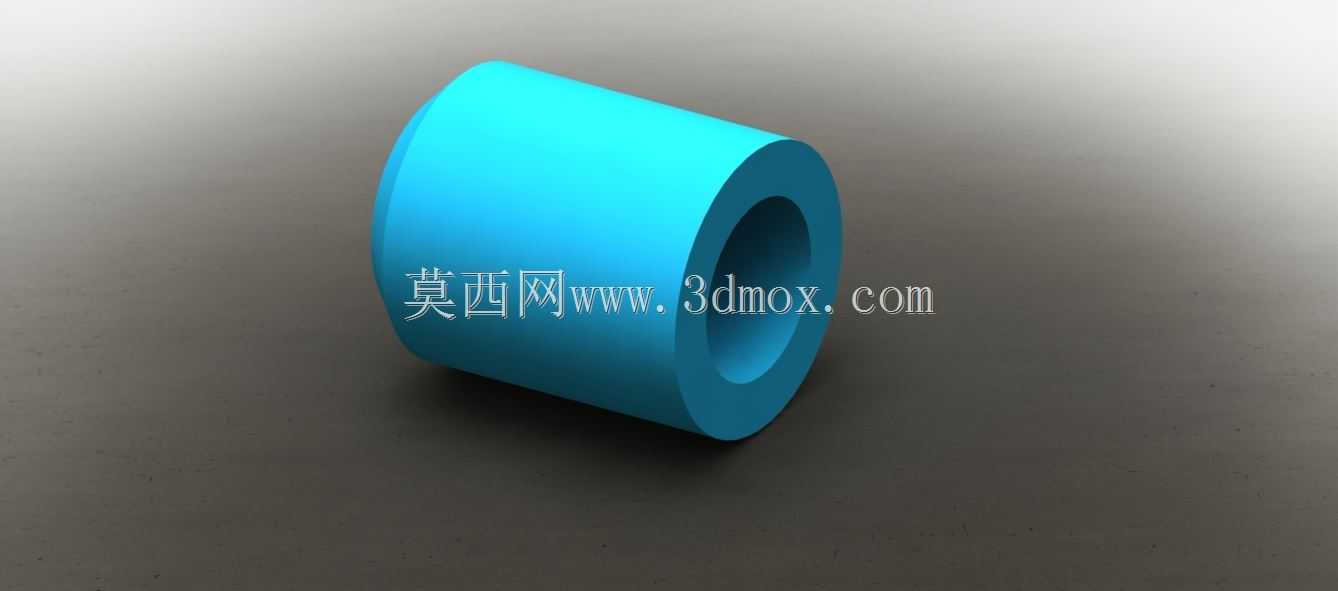

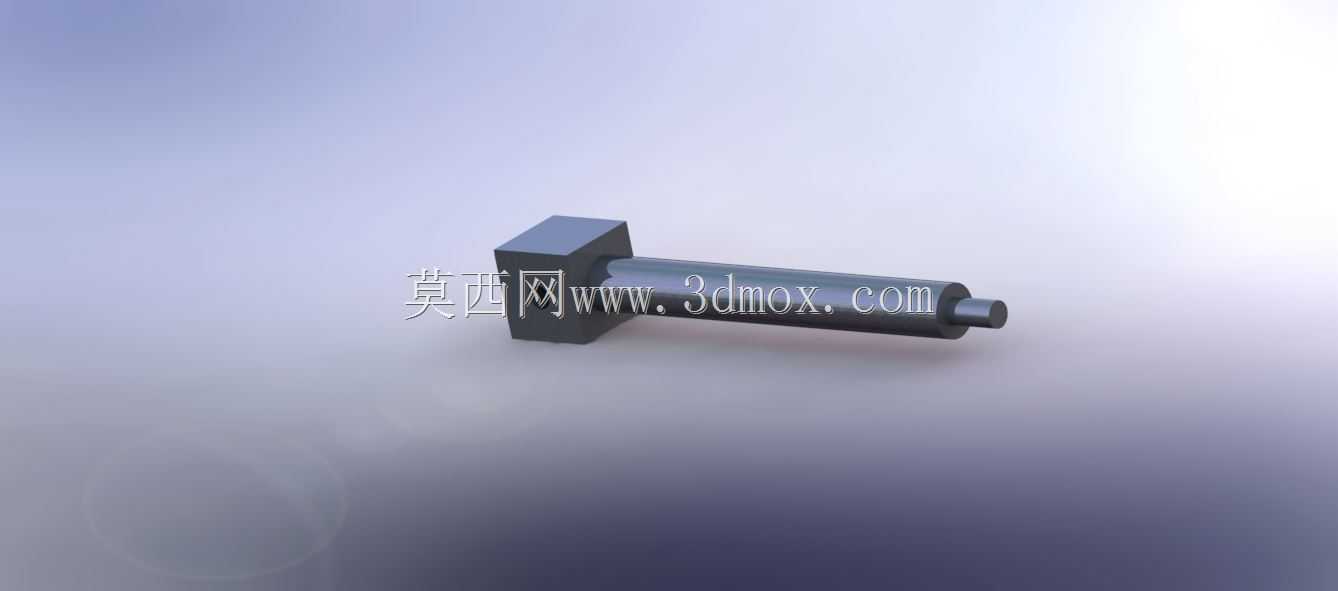

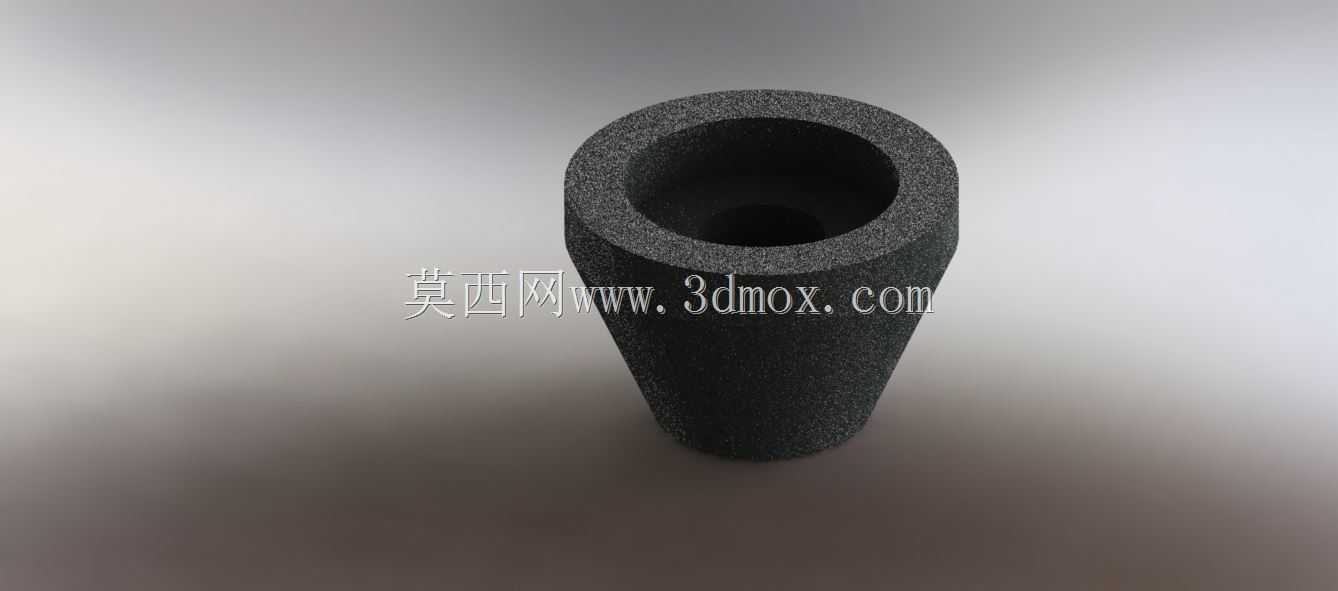

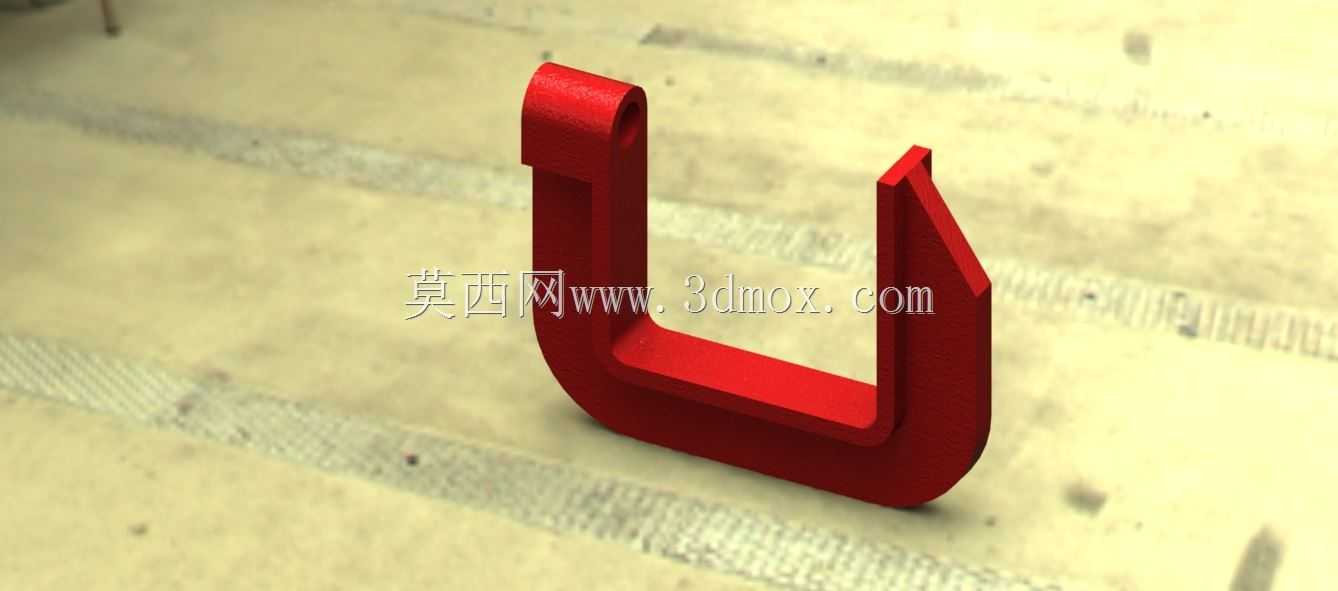

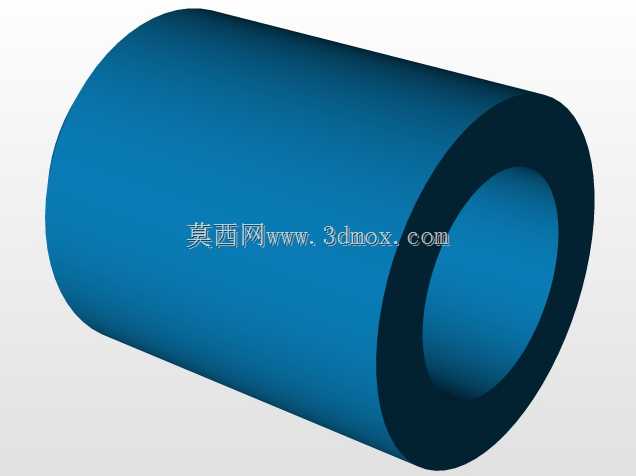

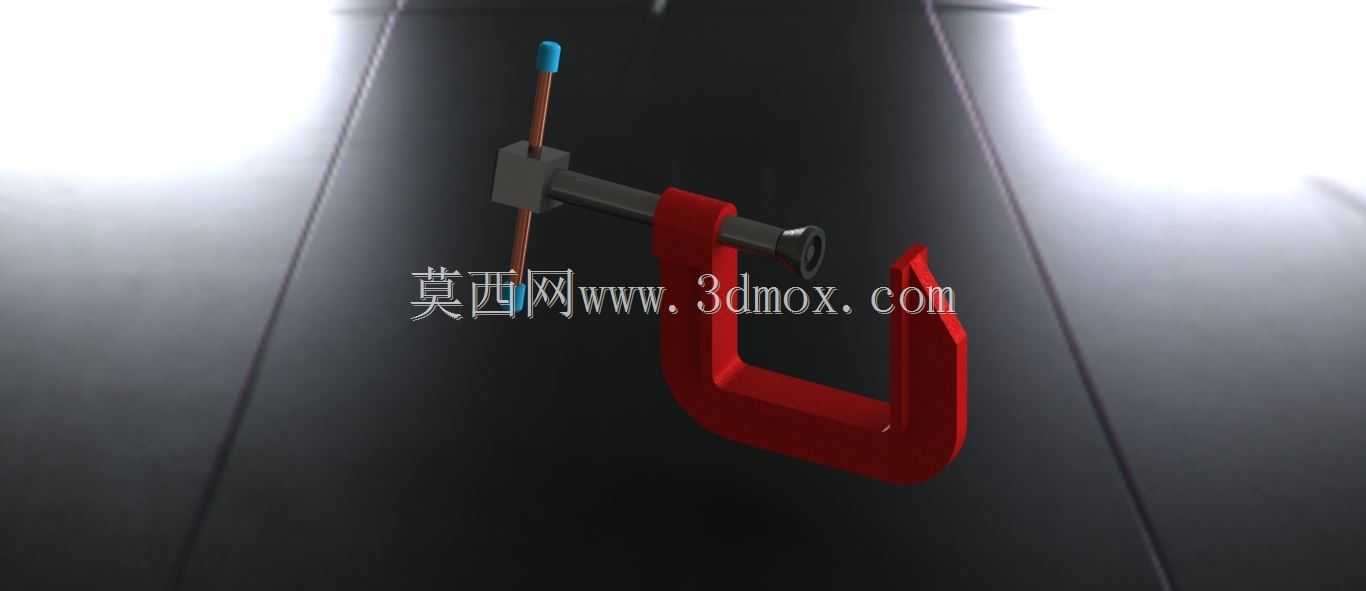

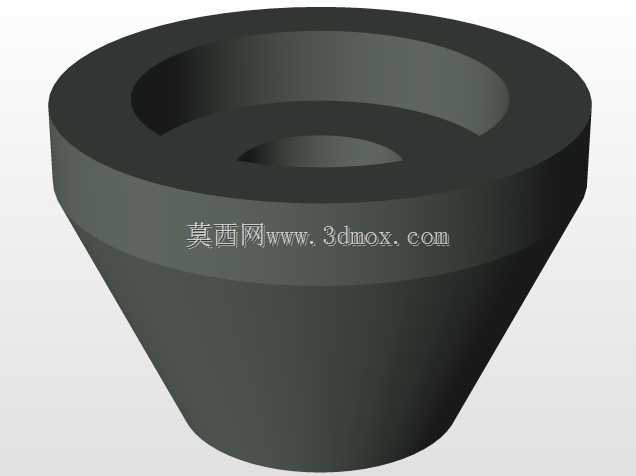

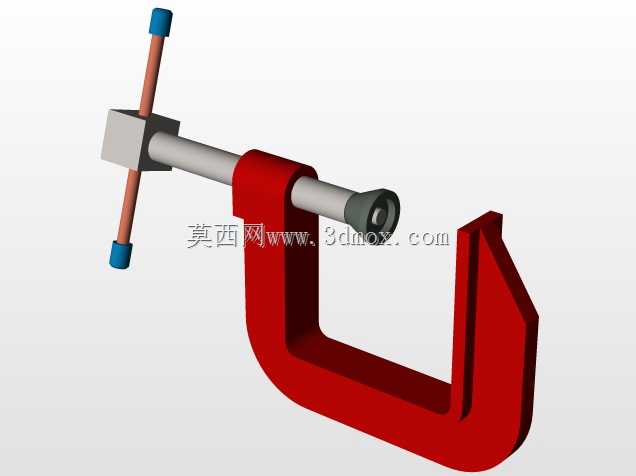

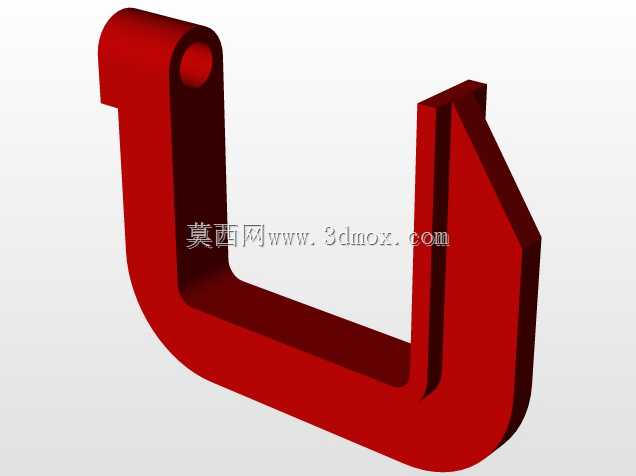

　　日常工装作业里，C形夹是小成本解决大问题的典型工装，不管是钣金件临时拼焊定位、木质构件胶合施压、小型零部件钻孔固定，还是多工序流转时的工件临时夹持，都能看到它的身影。这款C形夹采用经典的C形开口架体搭配螺旋进给结构，架体部分做了等强度截面优化，从夹持端到螺杆安装座的截面厚度随受力弯矩变化平滑过渡，既避免了应力集中导致的架体断裂风险，也控制了整体重量，不会给手持操作带来额外负担。螺杆进给端搭配了防滑压头，压头与螺杆采用活动铰接设计，夹紧工件时压头可以自适应贴合工件表面，不会因为螺杆转动带动工件移位，也能避免硬接触刮伤工件表面。螺杆尾端设置了穿杆孔，可以搭配加力杆使用，在需要大夹紧力的场景下，不需要额外配套扳手，

　　用普通圆钢穿入孔内就能增大力矩，获得足够的压紧力。从安装边界来看，这款C形夹的开口深度适配常规工装作业的夹持范围，架体外侧没有突出的尖锐棱角，在狭小工位操作时不会剐蹭周边设备或操作人员。设计时充分考虑了不同场景的使用需求，架体的C形开口弧度经过反复校核，保证最大开口状态下，架体的受力变形量控制在工装允许的范围内，不会因为夹紧力过大导致架体张口失效。螺杆的导程选择了适中的参数，既保证进给效率，空行程时可以快速调整到接近工件的位置，也能保证夹紧后的自锁性能，不会因为作业过程中的振动导致螺杆松脱，失去夹紧效果。在焊接作业场景中使用时，架体的钢制基材可以耐受焊接飞溅的高温炙烤，不会因为短时高温接触出现结构变形；在木工胶合场景中，

　　压头的平整接触面可以均匀传递压力，避免局部压力过大导致木材表面出现压痕。整体结构没有多余的复杂零件，日常维护只需要定期给螺杆螺纹部分涂抹润滑脂，就能保证长时间的顺畅操作，即使在多粉尘的车间环境下使用，简单清理螺纹缝隙的积尘就能恢复正常操作，不需要复杂的拆解保养。
