横拉杆枢轴连接组件结构设计

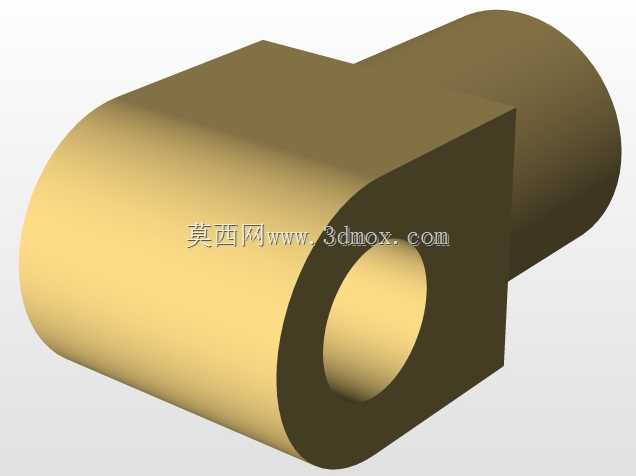

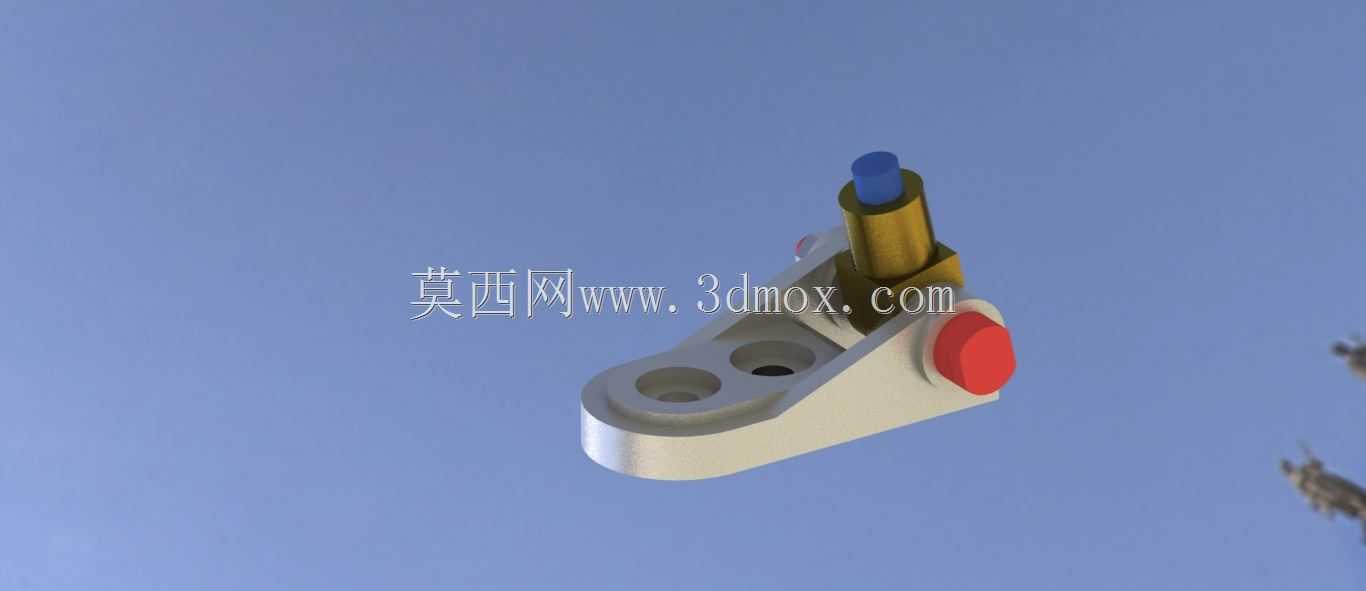

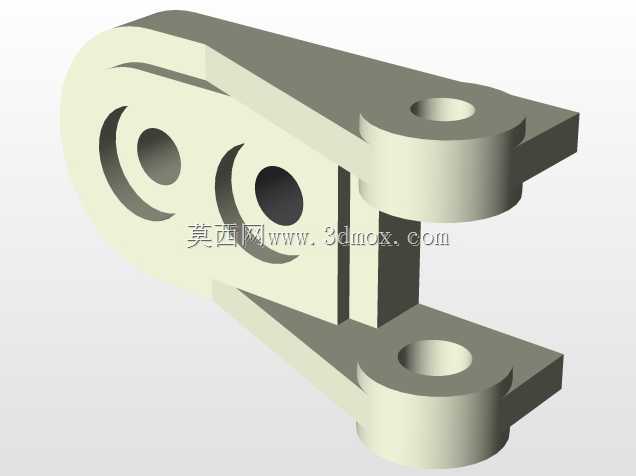

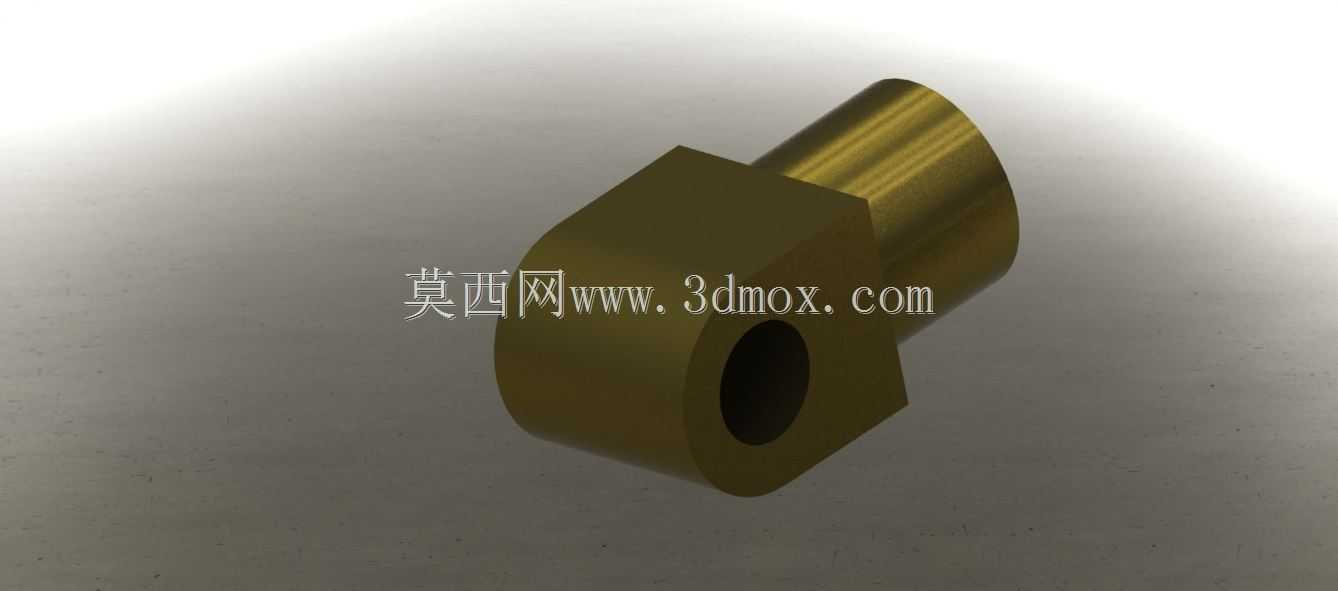

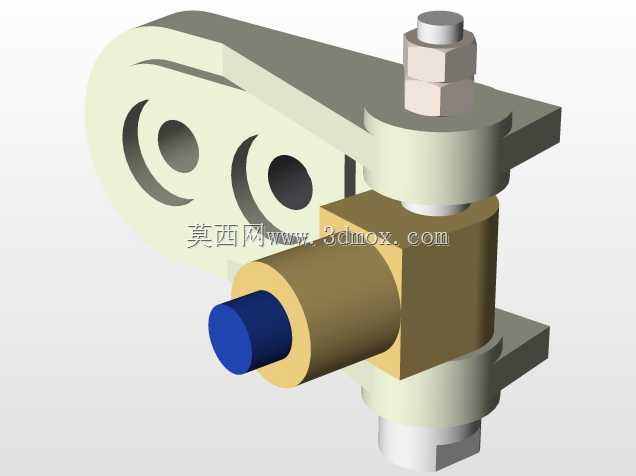

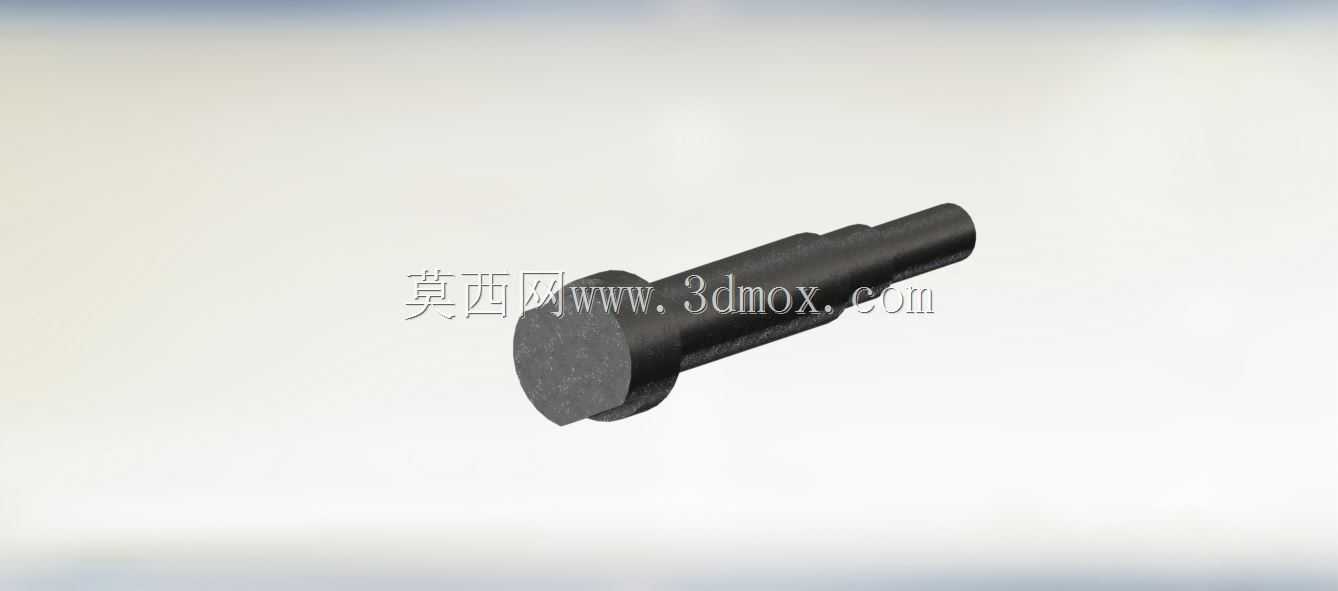

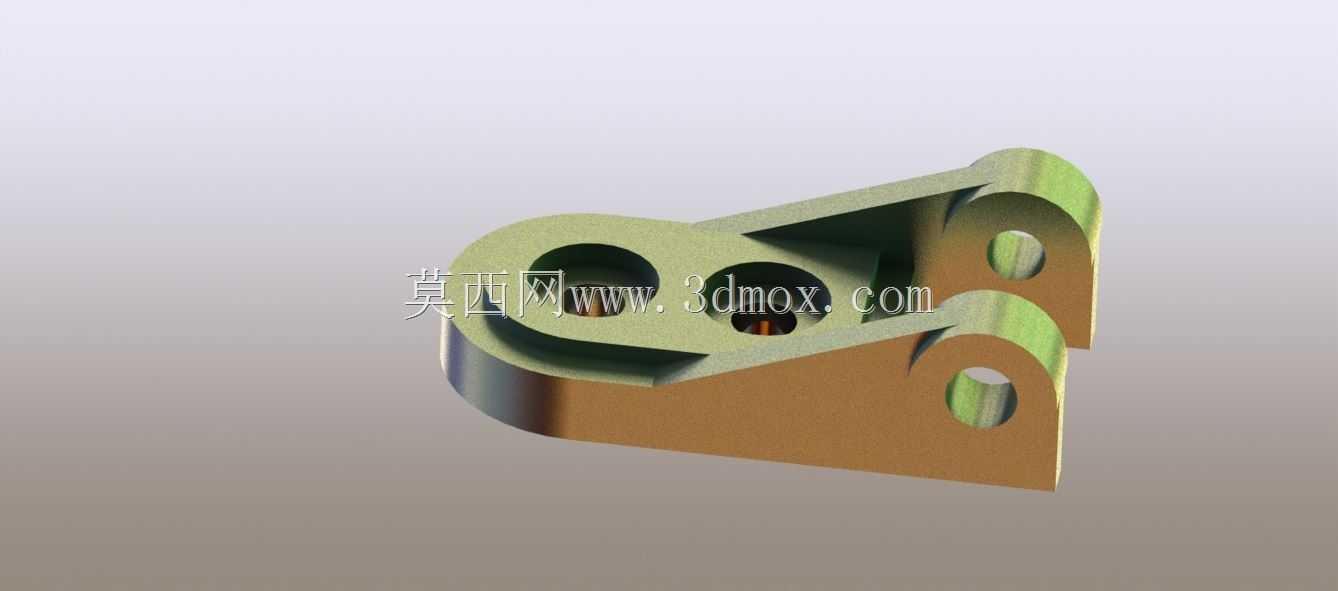

　　在转向传动、线性位移传导类机构中，这类枢轴连接件承担着力的转向传递与铰接限位的核心作用，常见于车辆转向拉杆系统、工业设备位移调节机构、自动化生产线的行程触发组件中，是连接主动作杆与从动执行端的关键铰接节点。从结构设计来看，主体采用带双安装孔的扁平基座作为承载基体，两个同轴通孔用于穿装固定螺栓，可将整个组件稳固锁附在安装基准面上，孔位间距经过匹配安装面的螺孔分布设计，避免安装时出现错位干涉，基座边缘做了圆弧过渡处理，既减少应力集中风险，也能避免装配时刮伤相邻部件。基座一端延伸出铰接支撑凸台，凸台内压装衬套结构，穿装的枢轴可绕凸台轴线做定角度摆动，枢轴顶端设置限位轴肩，防止工作过程中轴体从衬套内脱出，轴端的蓝色防护套用于隔绝外部粉尘、

　　水汽进入铰接摩擦面，延长衬套的磨损寿命。侧面的红色旋钮为锁紧调节结构，当需要固定枢轴的摆动角度时，旋紧该旋钮即可通过端面摩擦力锁止枢轴位置，适配需要临时固定铰接角度的调试工况。设计过程中优先考虑了铰接摆动的自由度约束，仅保留绕枢轴轴线的单自由度转动，限制其余五个方向的自由度，保证力传递过程中不会出现多余窜动，铰接间隙控制在0.02mm到0.05mm之间，既保证转动灵活无卡滞，也避免间隙过大带来的传动空程。安装边界方面，基座底面为全平面设计，可贴合粗糙度Ra3.2以下的金属安装面，整体安装后突出基准面的高度不超过凸台总高，不会与周边布置的管线、其他结构件产生运动干涉，枢轴的摆动角度范围覆盖正负35度，可满足多数转向、

　　位移调节场景的行程需求。这类枢轴组件在实际工况中承受的是周期性的交变拉压载荷，因此基座材质选用调质处理的中碳钢，表面做发黑防锈处理，铰接摩擦面的衬套采用铜基粉末冶金材质，自带储油孔隙可实现长期自润滑，减少日常维护频次。在装配逻辑上，先将衬套压入基座凸台的内孔，再穿入枢轴，最后安装侧面的锁紧旋钮与顶端的防护套，整个装配流程无需特殊工装，普通钳工即可完成组装，后期维护更换易损件时也可快速拆解，无需将整个基座从安装面拆除。
