法兰安装式外啮合齿轮液压泵结构

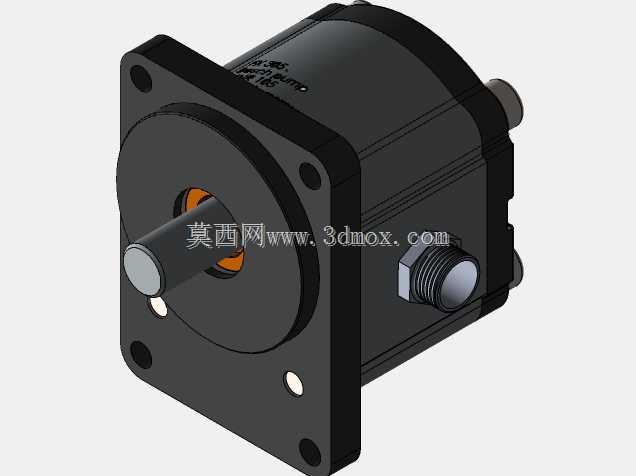

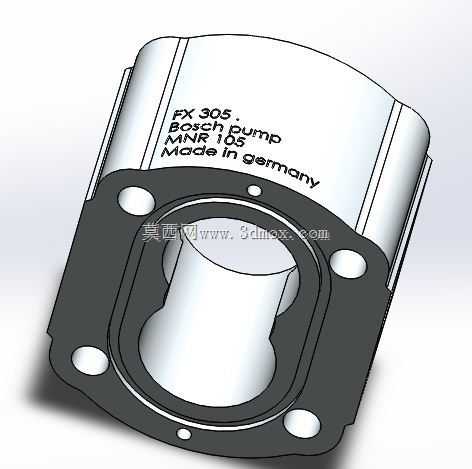

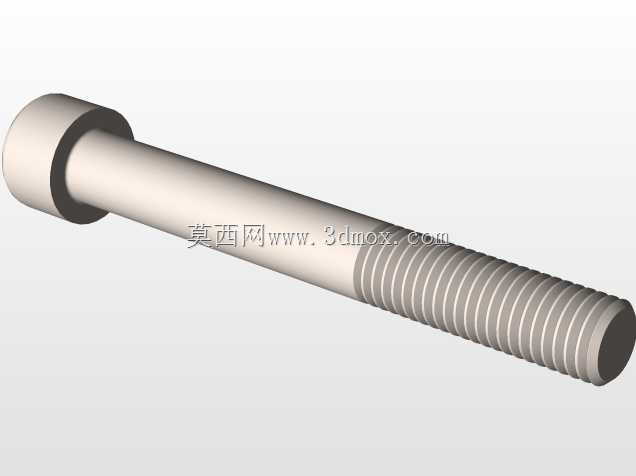

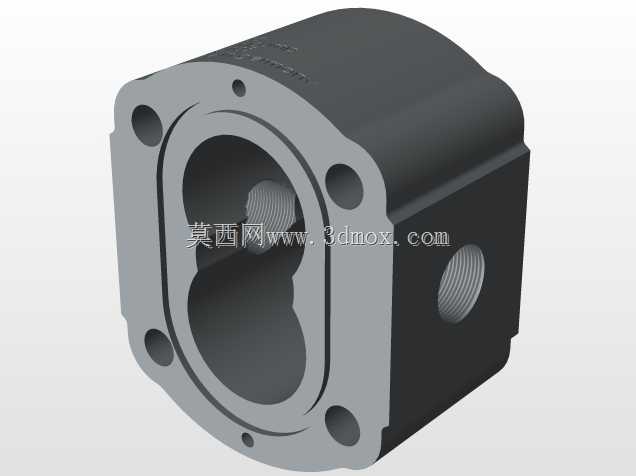

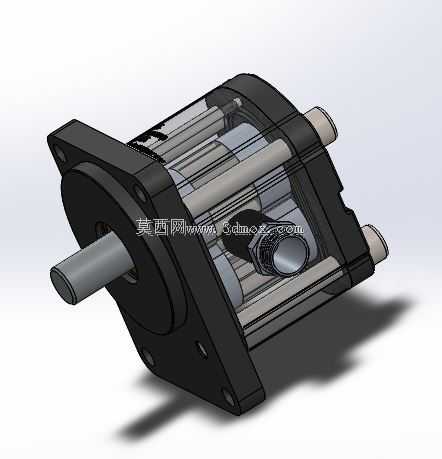

　　这款外啮合齿轮式液压泵，是液压系统里最常见的动力转换元件，日常在工程机械的行走液压回路、机床的夹紧进给油路、小型农机的液压举升系统里都能见到它的身影，核心作用是把原动机输入的机械能转化为液压油的压力能，为整套液压执行元件提供稳定的压力油源。从结构设计来看，它采用方形法兰安装形式，安装端面上预留了四个对称布置的安装通孔，能直接贴合在阀块或者齿轮箱的安装面上，通过螺栓锁紧即可完成固定，安装定位的同轴度靠法兰端的止口来保证，不需要额外做同轴度校准，现场装配的效率很高。伸出的驱动轴采用平键传动结构，轴伸端的直径、伸出长度都匹配常规的联轴器、带轮安装尺寸，能直接对接电机或者内燃机的输出端，不需要额外定制转接件。

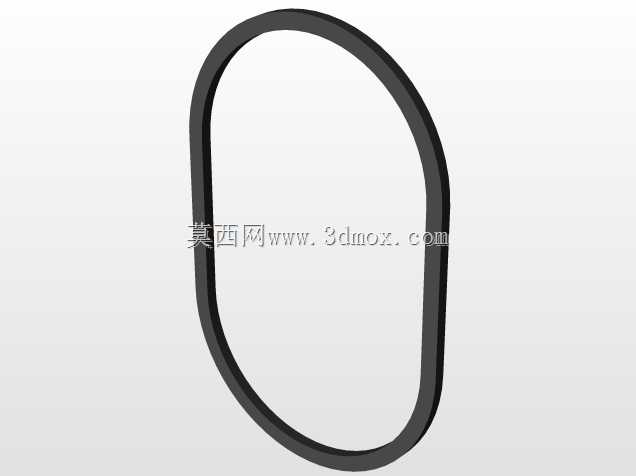

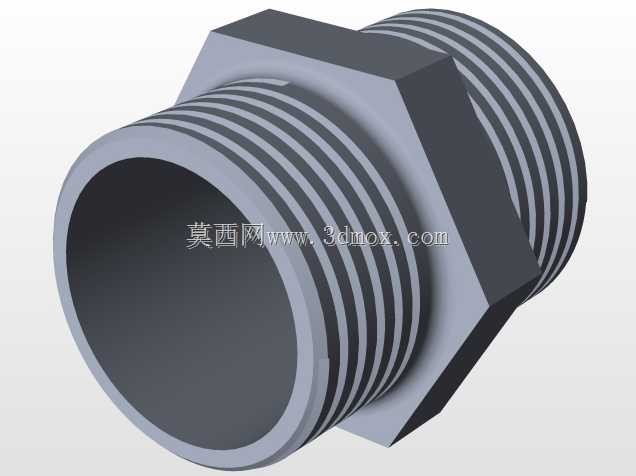

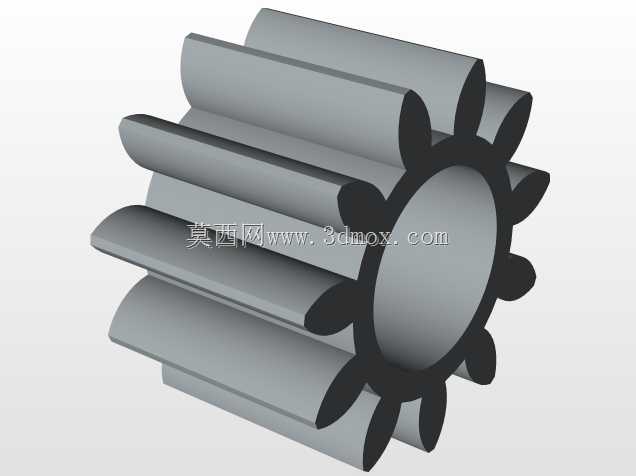

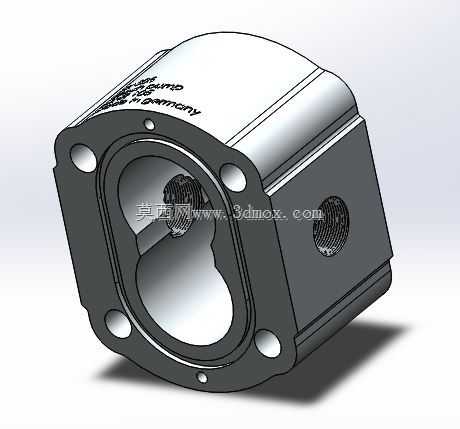

　　泵体侧面布置的进出油口采用标准管螺纹接口，能直接对接常用的液压油管接头，不需要额外加工转接法兰，油路布置的灵活性很强。设计过程中，齿轮副的参数选择优先考虑容积效率，齿宽、齿顶间隙都控制在合理范围内，既保证高压工况下的内泄漏量处于较低水平，又不会因为间隙过小导致齿轮转动卡滞，泵体内部的流道做了圆弧过渡处理，能减少液压油在泵内的流动阻力，降低运行过程中的油温升高速率。端盖与泵体之间的密封槽尺寸匹配常规的O型密封圈，装配后能有效防止高压油外泄，同时避免外部空气进入泵腔引发气蚀。从安装边界来看，泵体的整体轮廓为近似方形结构，轴向总长度控制在紧凑范围内，在安装空间受限的小型液压站、移动设备的液压回路里也能顺利布置，不会和周边的阀件、

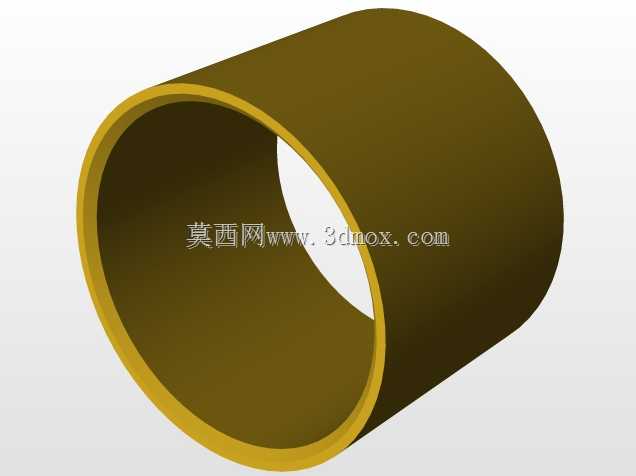

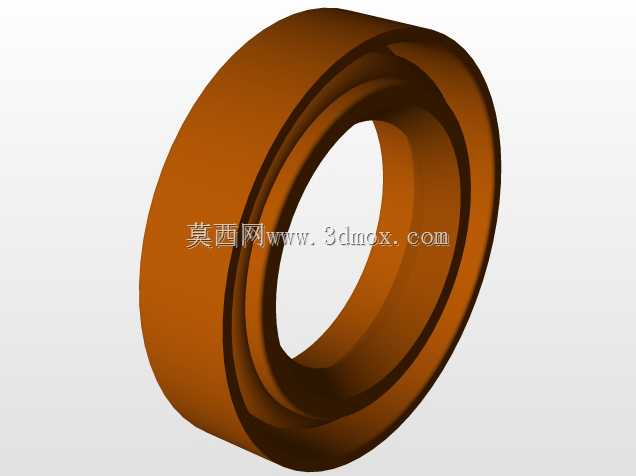

　　管路产生干涉。驱动轴的中心高与法兰安装面的尺寸公差控制在合理范围，能保证和原动机对接时的同轴度要求，减少轴封、轴承的偏磨，延长元件的整体使用寿命。日常选型时，这类齿轮泵常作为中低压液压系统的动力源，相比柱塞泵结构更简单，抗污染能力更强，对液压油的清洁度要求更低，在工况相对恶劣的户外设备、农用机械里应用十分广泛，建模过程中对齿轮啮合间隙、密封槽位置、安装孔位的尺寸都做了精准还原，能直接用于液压站的布局装配、管路干涉检查，也能作为液压原理教学的具象化模型参考。
