外啮合齿轮泵全套结构三维设计

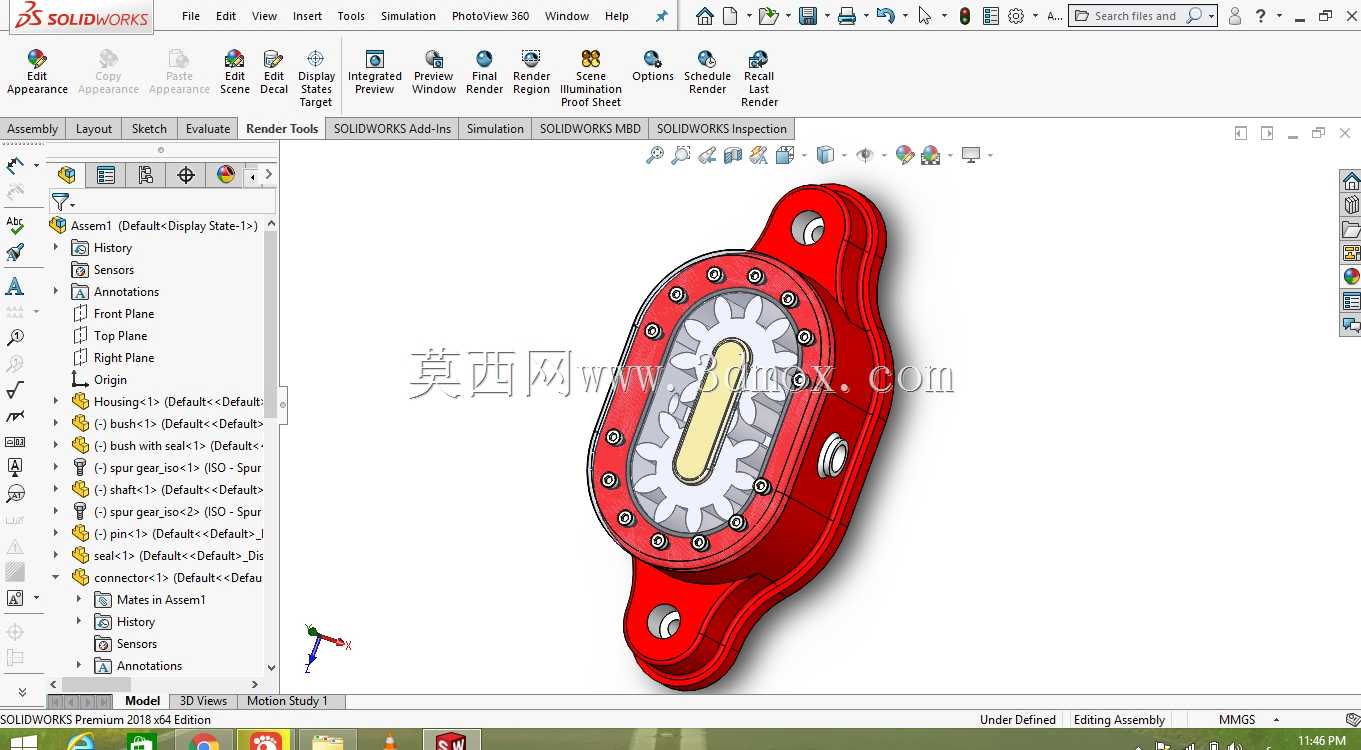

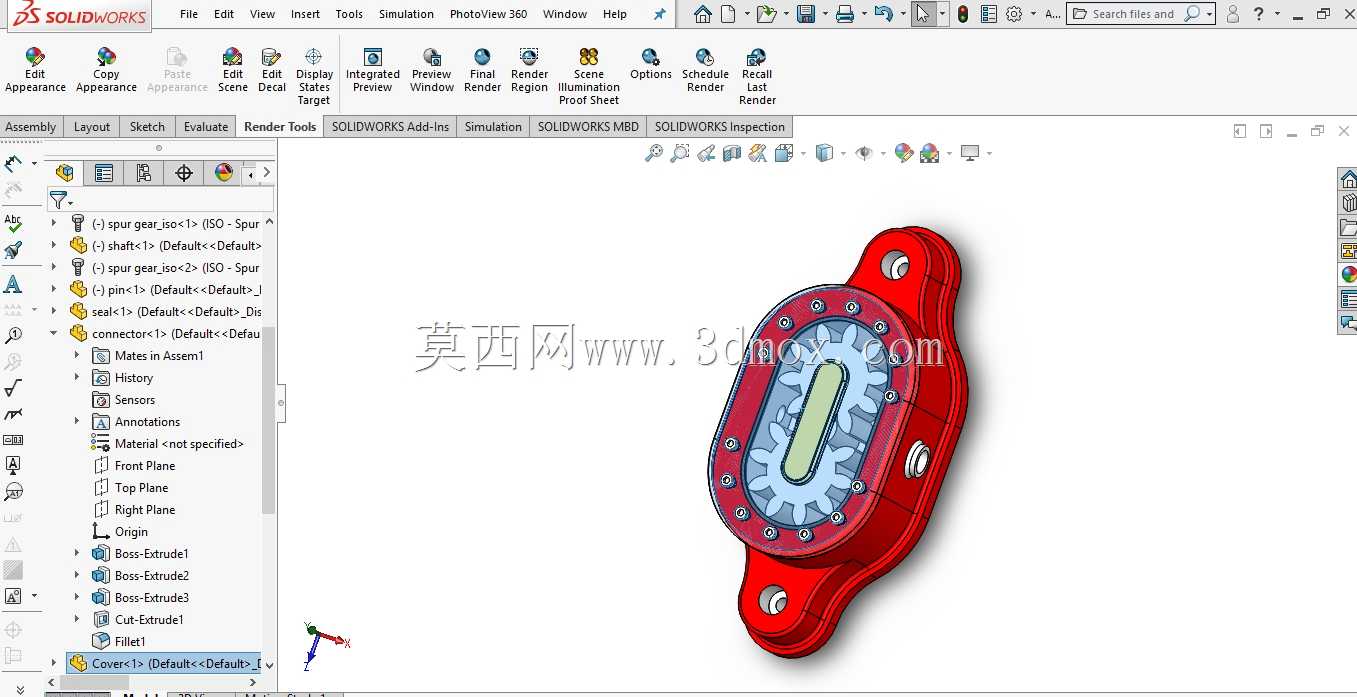

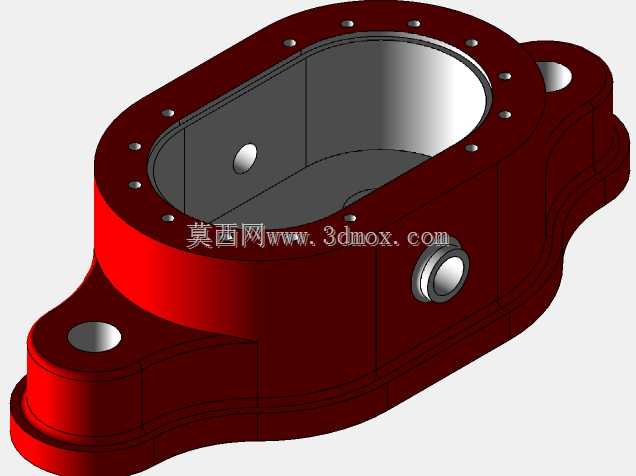

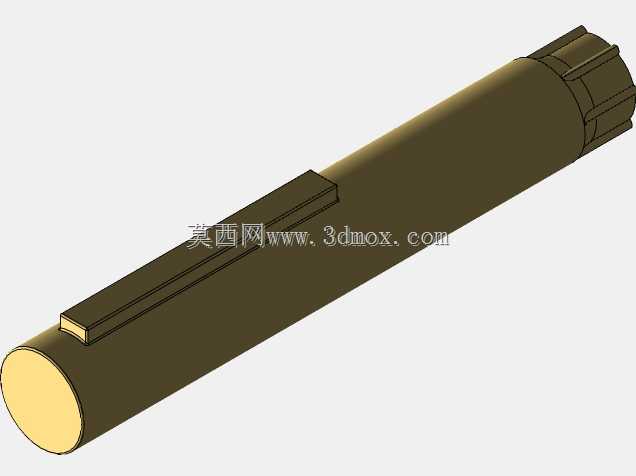

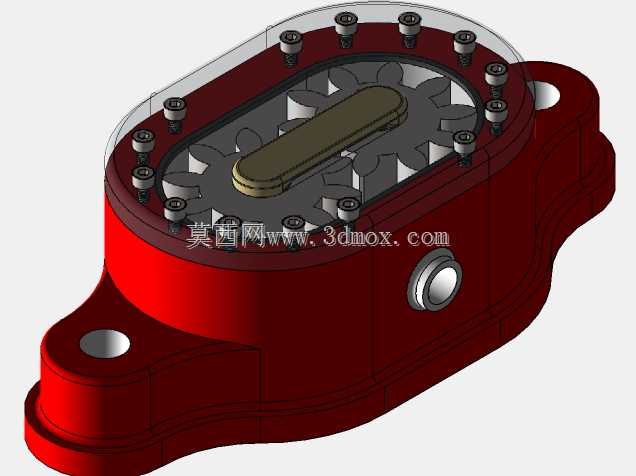

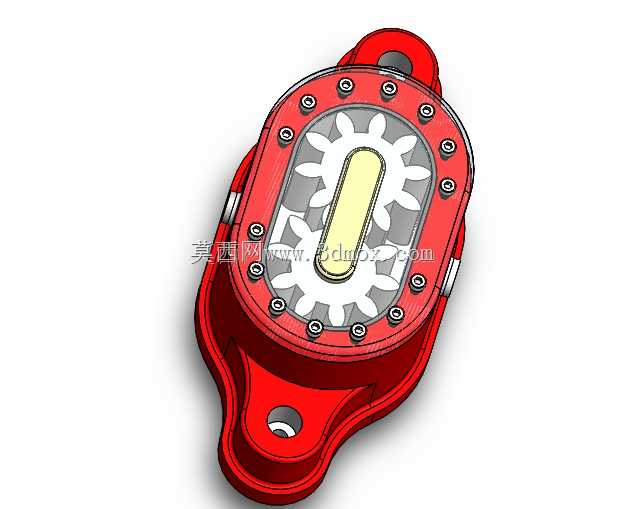

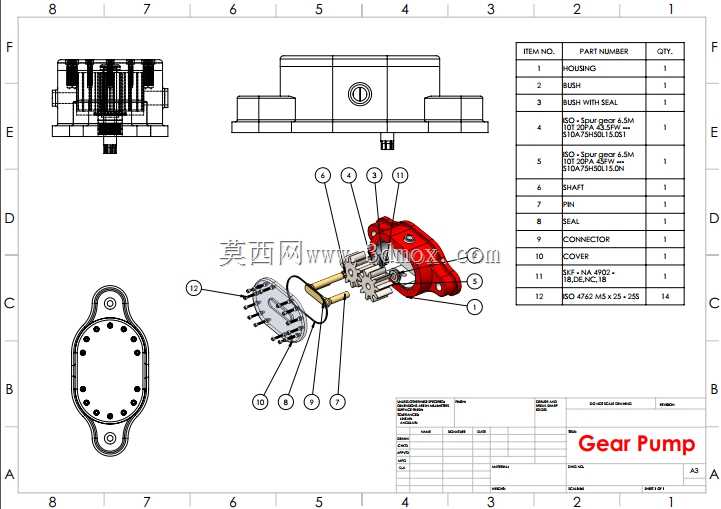

　　这款外啮合齿轮泵的结构设计，完全围绕液压系统的实际工况需求展开，在低压流体输送、小型液压站供油、润滑系统循环等场景中，这类泵凭借结构简单、自吸能力强、输出流量稳定的特性，一直是小功率液压回路的首选元件。从爆炸视图能清晰看到，整套结构分为泵壳、端盖、主从动齿轮、齿轮轴、密封件、连接紧固件几个核心模块，设计时首先要保证的是齿轮啮合的侧隙与齿顶间隙控制，间隙过大会导致内泄漏量升高、容积效率下降，间隙过小则会在运转时出现齿面卡滞、磨损加剧的问题，建模过程中需要严格匹配齿轮参数，保证啮合重合度在合理区间，避免流量脉动过大引发系统振动。泵壳的型腔轮廓完全贴合齿轮齿顶圆轨迹，两侧留出的密封面宽度经过核算，既能保证高压腔与低压腔的密封隔离，

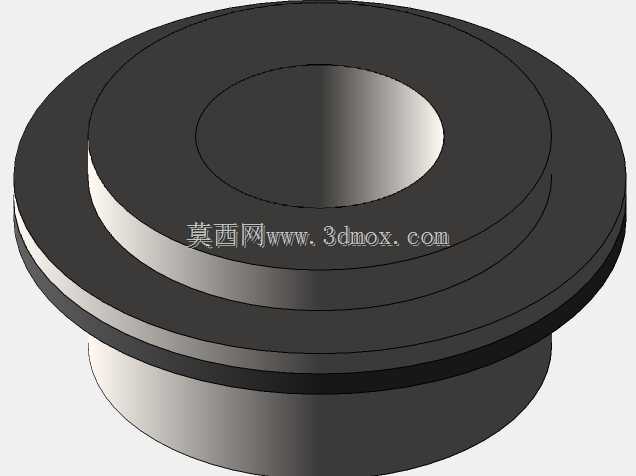

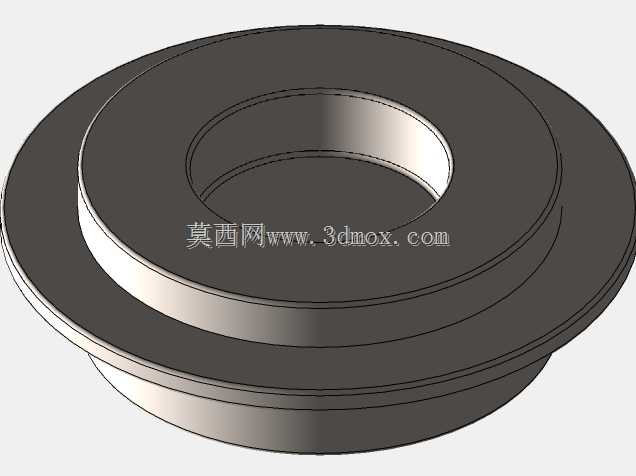

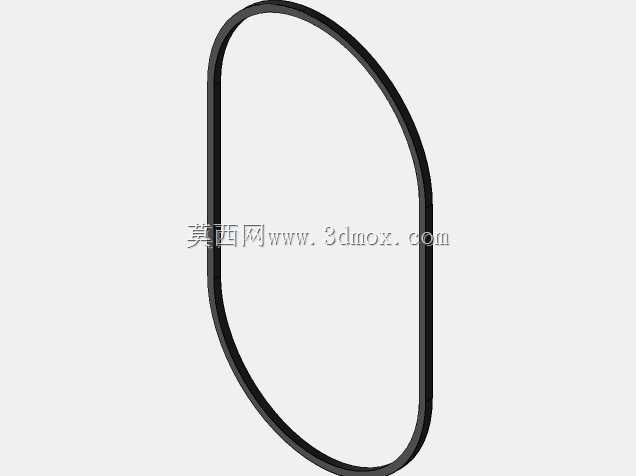

　　又不会给齿轮运转带来额外的摩擦阻力，端盖上的定位销孔与螺栓孔位置，需要和泵壳、密封垫片的孔位完全同轴，装配时才能保证两端轴承孔的同轴度，避免齿轮轴出现偏载，缩短轴承与密封件的使用寿命。进出油口的位置设置在泵壳的侧端，油道走向做了圆弧过渡处理，避免直角油道带来的流阻损失，同时低压腔的容积设计略大于高压腔，能有效降低齿轮脱开啮合时的空化风险。安装边界上，泵体底部的两个安装耳座设置了贯通的安装孔，孔位间距与安装面的平面度要求都在工程图中做了明确标注，能直接适配标准的液压站安装面板，不需要额外做转接支架。轴伸端的密封采用了组合式密封结构，既能防止高压油从轴端泄漏，又能阻挡外界的粉尘杂质进入泵腔内部，适配多粉尘的车间作业环境。

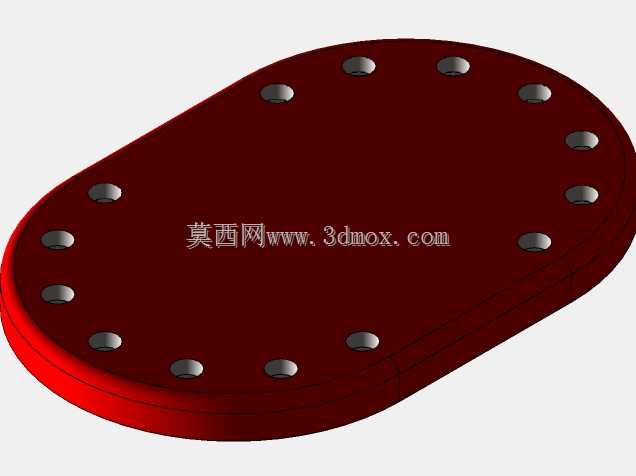

　　整套结构的零件拆分完全遵循实际加工工艺，泵壳采用铸铁材质压铸成型后做内腔精加工，齿轮采用合金钢材调质后做齿面淬火处理，保证齿面的耐磨性能，端盖采用铝合金材质降低整体重量，紧固件全部采用标准内六角螺栓，方便后期拆装维护。在建模过程中，所有配合面都做了公差匹配，转动副的间隙控制在合理范围，既保证运转灵活，又不会出现窜动问题，能直接用于后续的工程图导出、装配干涉检查以及工况模拟分析。
