刚性十字轴式万向联轴器结构设计

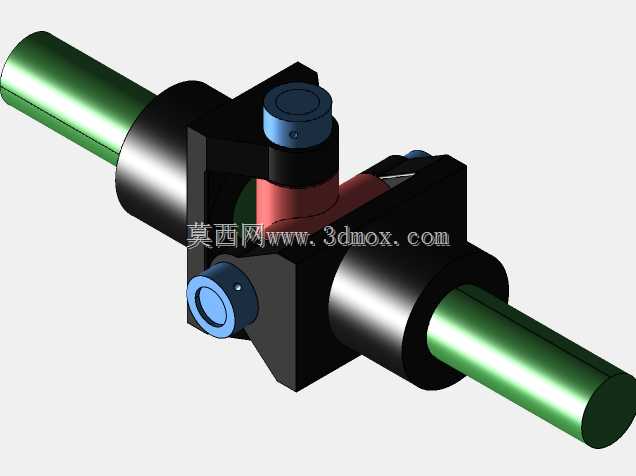

　　在各类需要补偿两轴轴线偏移的传动场景中，这类刚性万向联轴器是十分常用的传动连接件，不同于弹性联轴器依靠弹性元件补偿偏移的形式，该类联轴器依靠自身铰接结构实现轴线夹角的补偿，能够在两轴轴线不共线、存在角向偏移的工况下可靠传递扭矩，日常在机床进给传动、轻工设备传动链、小型自动化输送设备、检测仪器传动机构中都能见到这类部件的应用。从结构设计来看，该联轴器采用十字轴作为核心铰接件，两端的轴套分别与主动轴、从动轴配合，十字轴与轴套之间设置有铰接销轴，销轴端部配置了端盖与紧固螺钉，既能够限制销轴的轴向窜动，也能预留铰接转动的间隙，避免转动过程中出现卡滞。设计过程中需要重点关注铰接副的配合公差，销轴与轴套孔之间采用间隙配合，

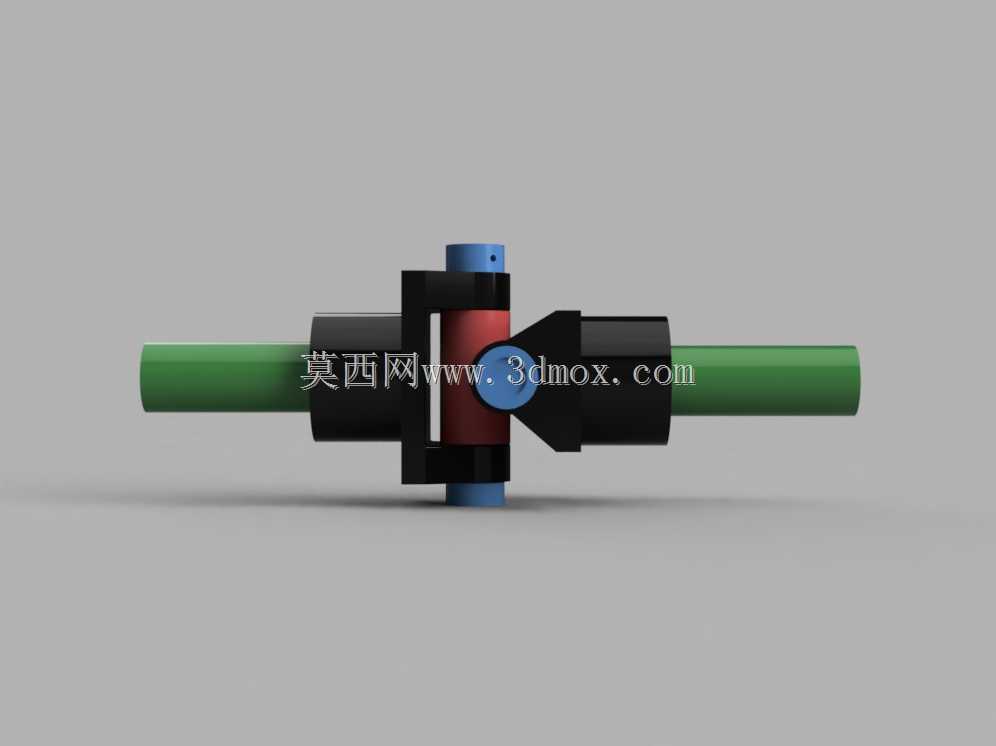

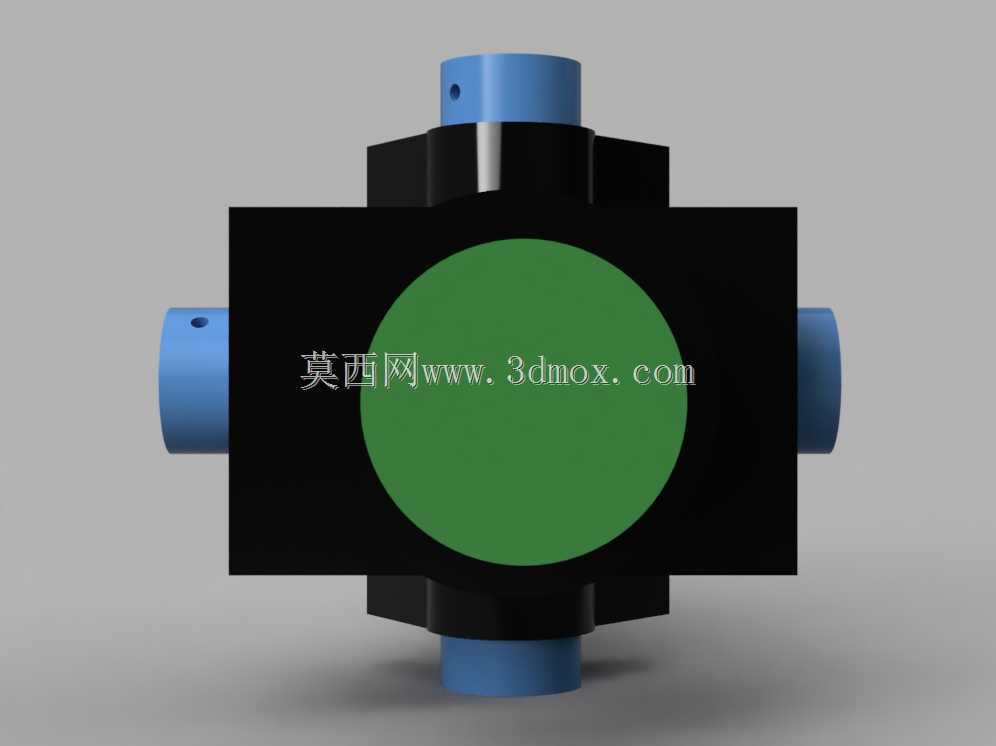

　　保证两轴存在夹角时十字轴可以灵活转动，同时配合间隙不能过大，否则会导致传动过程中出现回差，影响传动精度，对于仪器仪表类的轻载传动场景，回差控制是设计时的核心指标之一。安装层面，两端轴套的内孔为光孔设计，与轴的配合可根据载荷情况选择过渡配合或者间隙配合搭配紧定螺钉锁紧，安装时需要注意两轴的轴线夹角不能超过该结构允许的最大偏角，否则会加剧铰接部位的磨损，同时大幅降低传动效率，该结构的偏角补偿能力相比弹性管联轴器更大，能够适应安装空间受限、两轴对中难度较高的布置场景。外形上，联轴器整体为对称结构，中间十字铰接部位的外径大于两端轴套的外径，设计时需要预留足够的转动空间，避免铰接部位转动时与周边的机架、护罩等部件发生干涉，

　　两端轴伸的长度需要根据配套轴的插入深度确定，保证轴插入后紧定螺钉能够有效顶紧轴面，避免传动过程中轴与轴套之间出现相对滑动。实际使用中，这类刚性万向联轴器不具备缓冲减振能力，更适合载荷平稳、转速适中的轻载传动场景，铰接部位需要定期加注润滑脂，降低销轴与轴套之间的摩擦磨损，延长部件的使用寿命，相比其他类型的联轴器，该结构的传动效率更高，角向补偿量更大，结构紧凑，在小空间传动布置中具备明显的优势，建模过程中需要准确还原铰接部位的配合关系，确保装配后各运动部件不存在干涉，能够模拟实际的转动偏角效果。
