五缸星型排布径向发动机结构展示

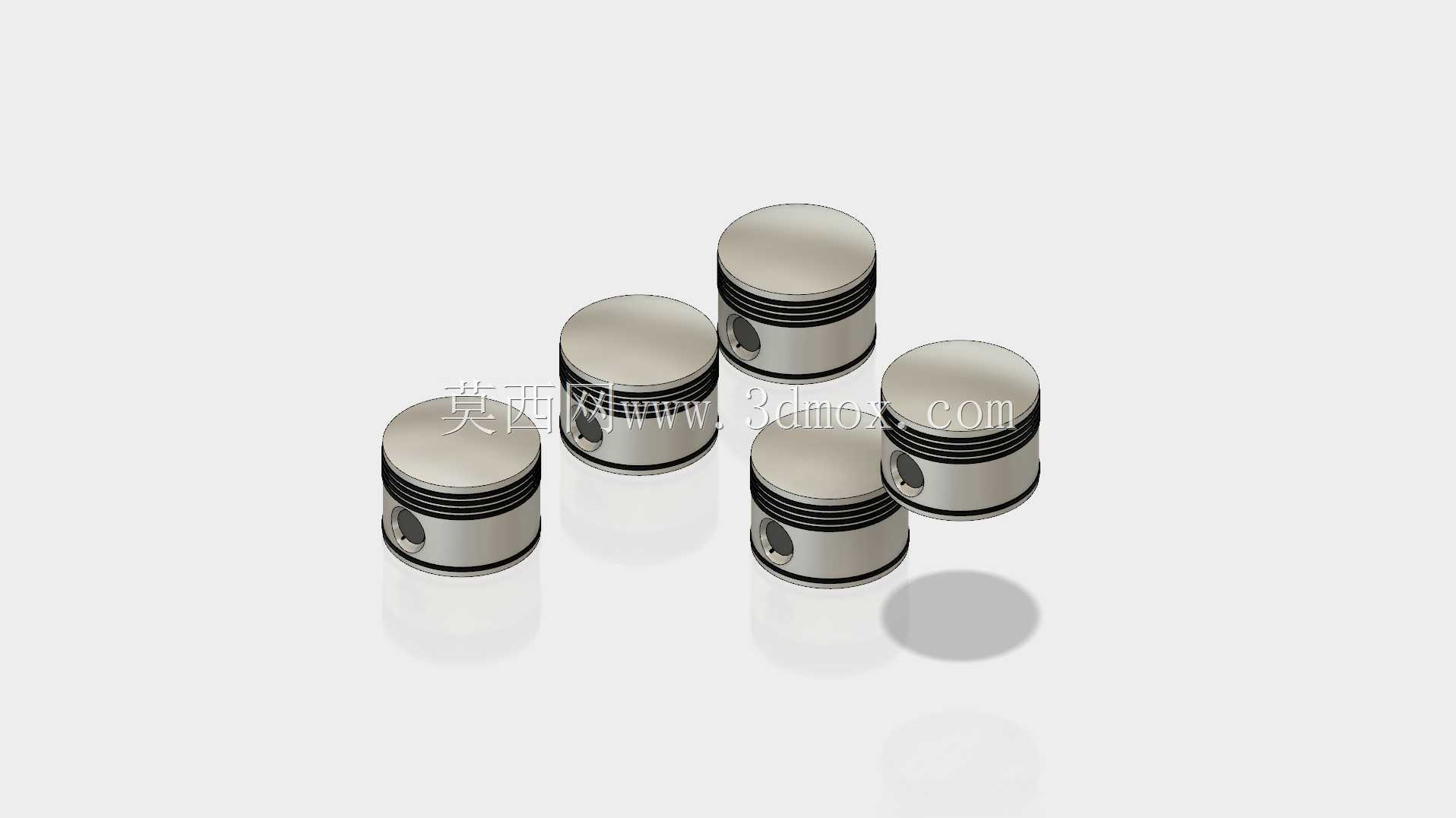

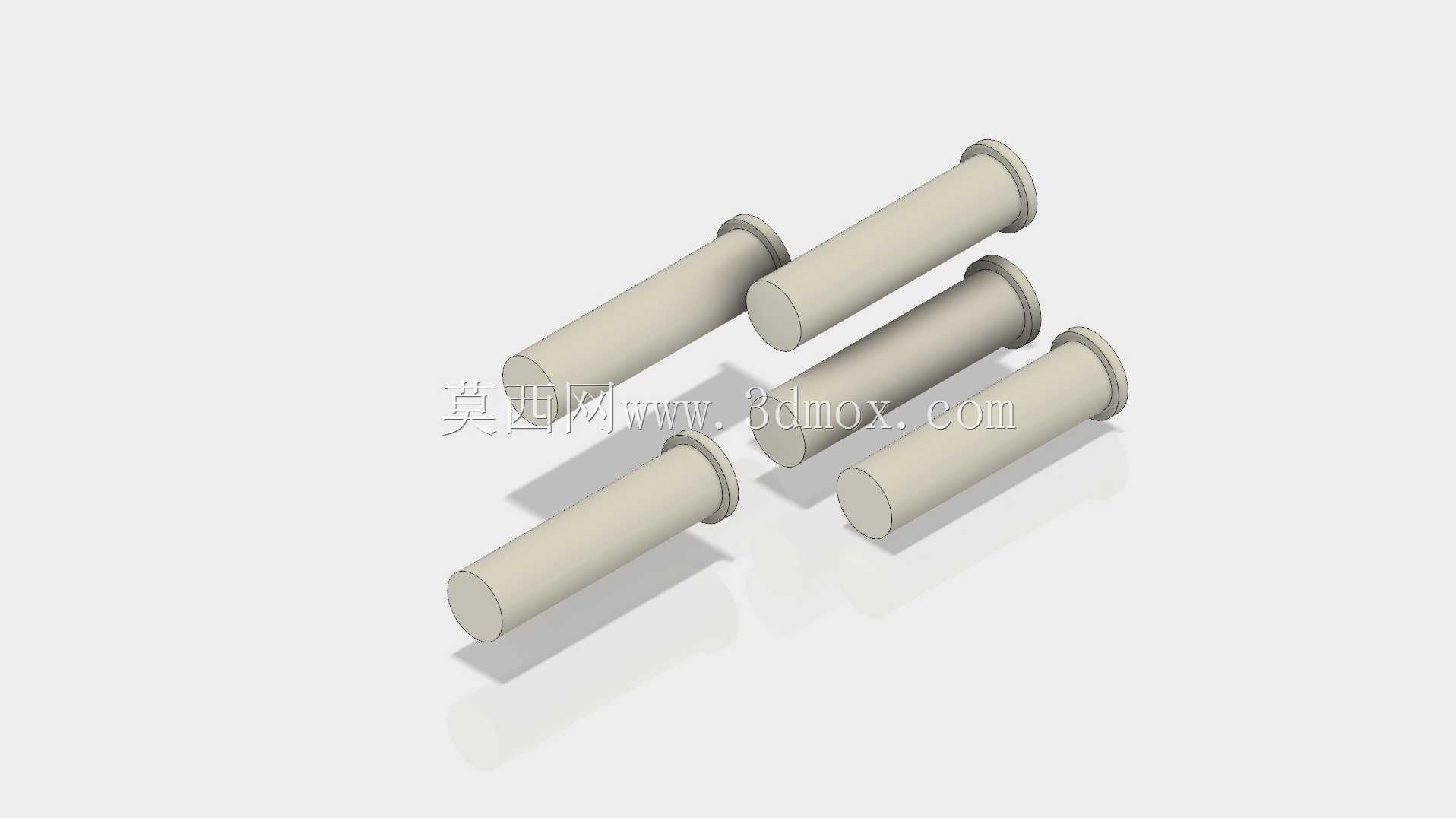

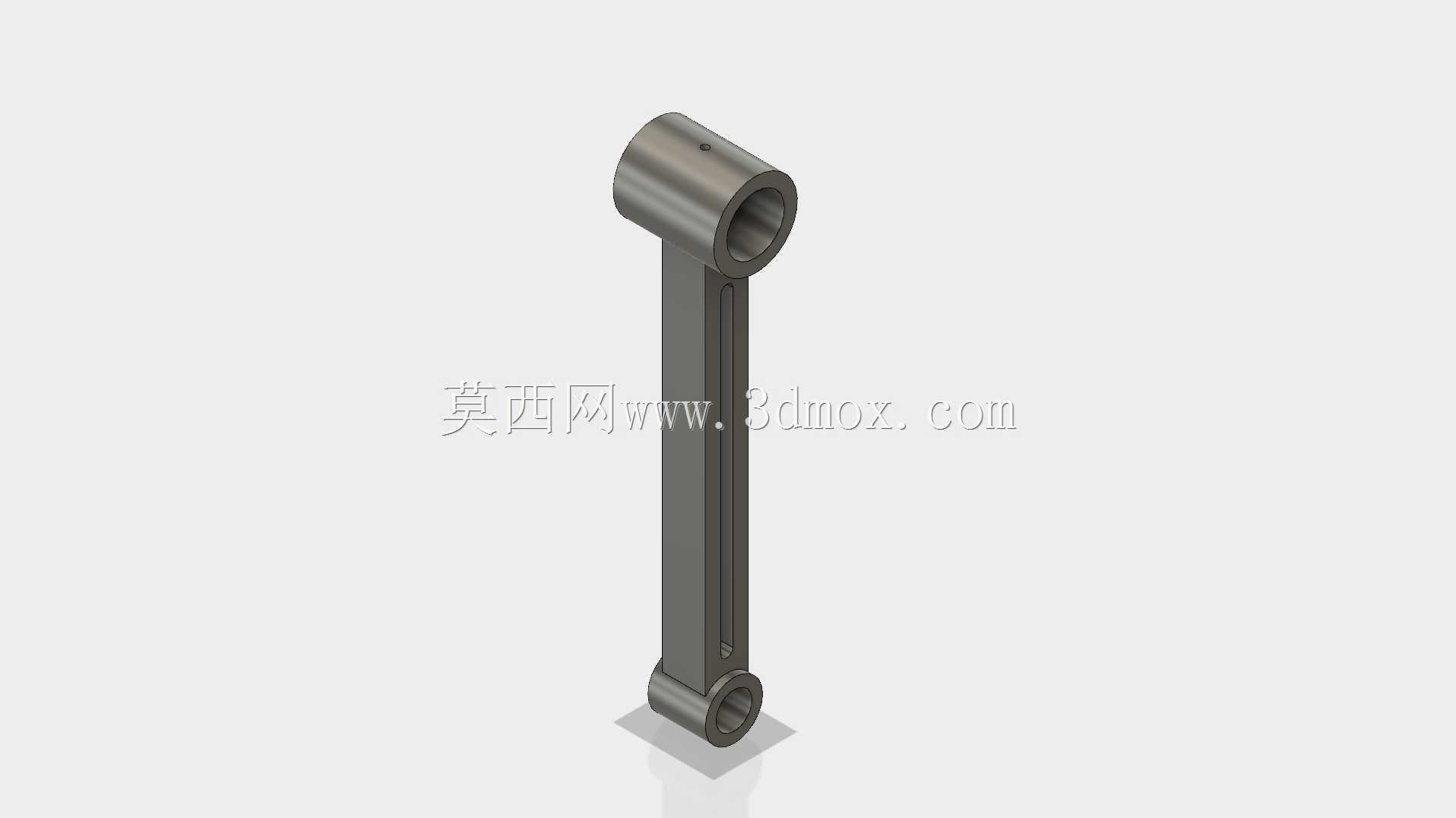

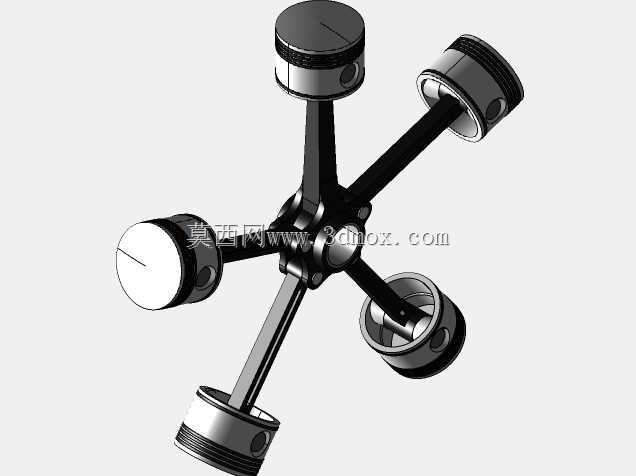

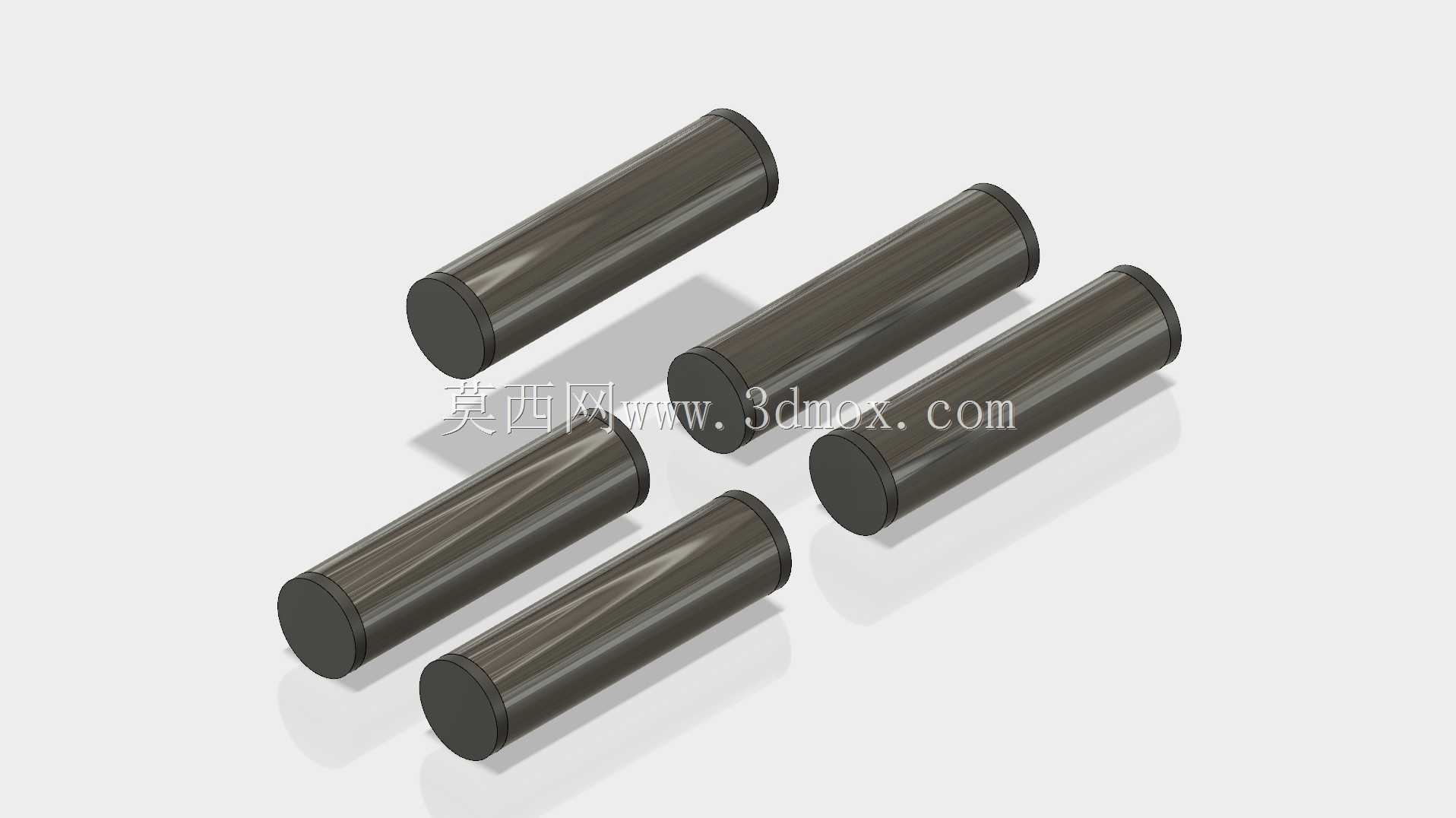

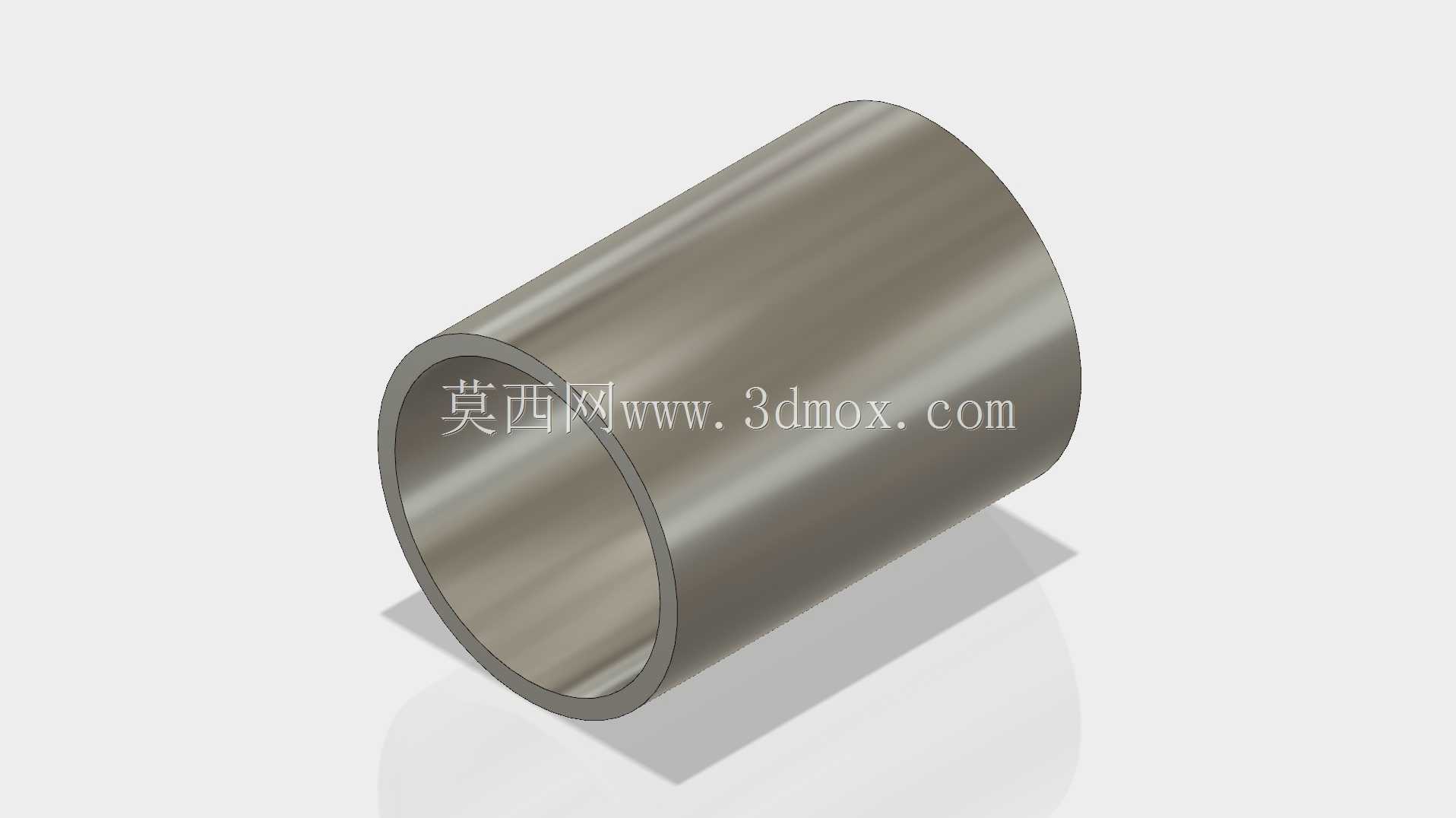

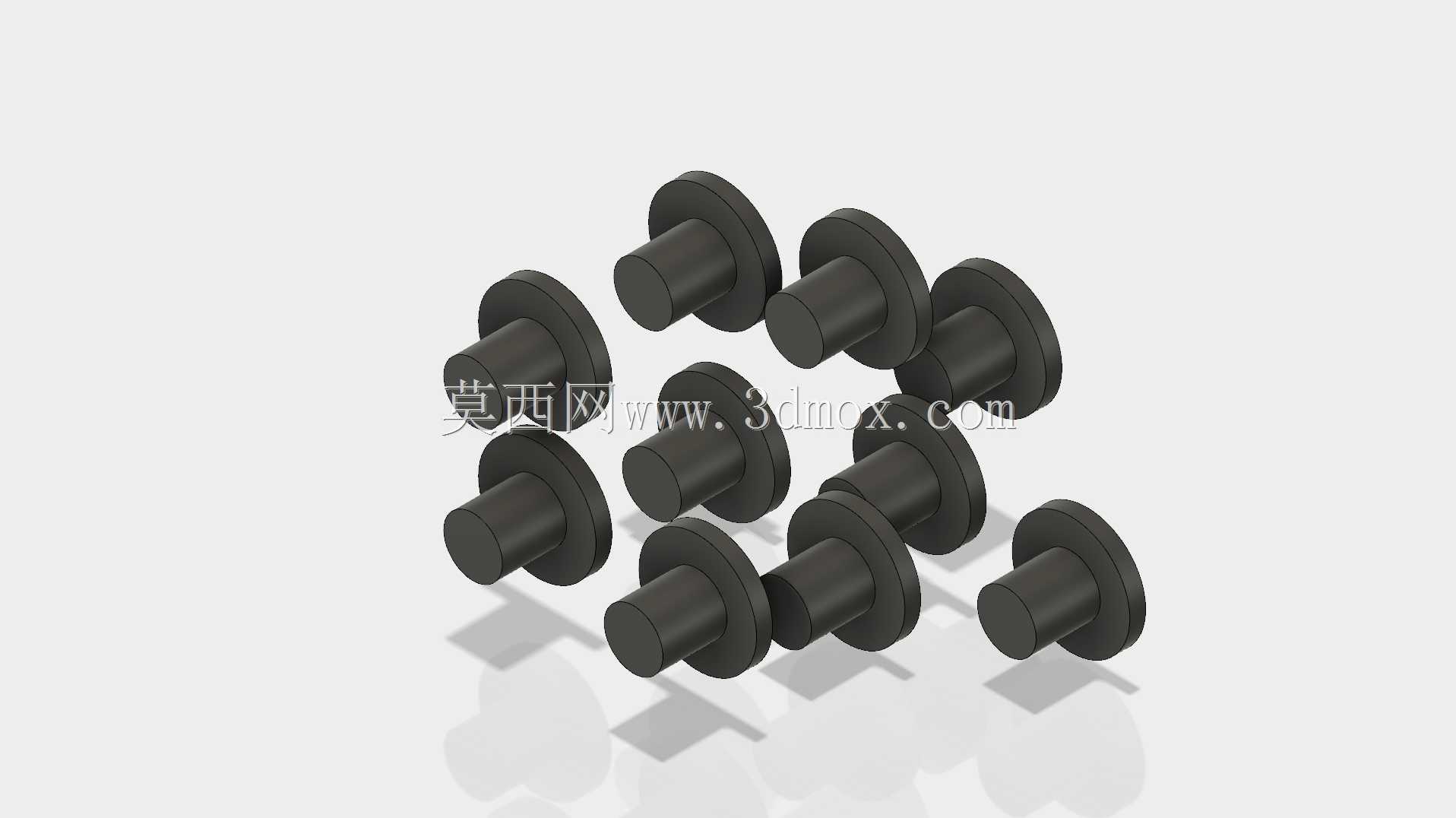

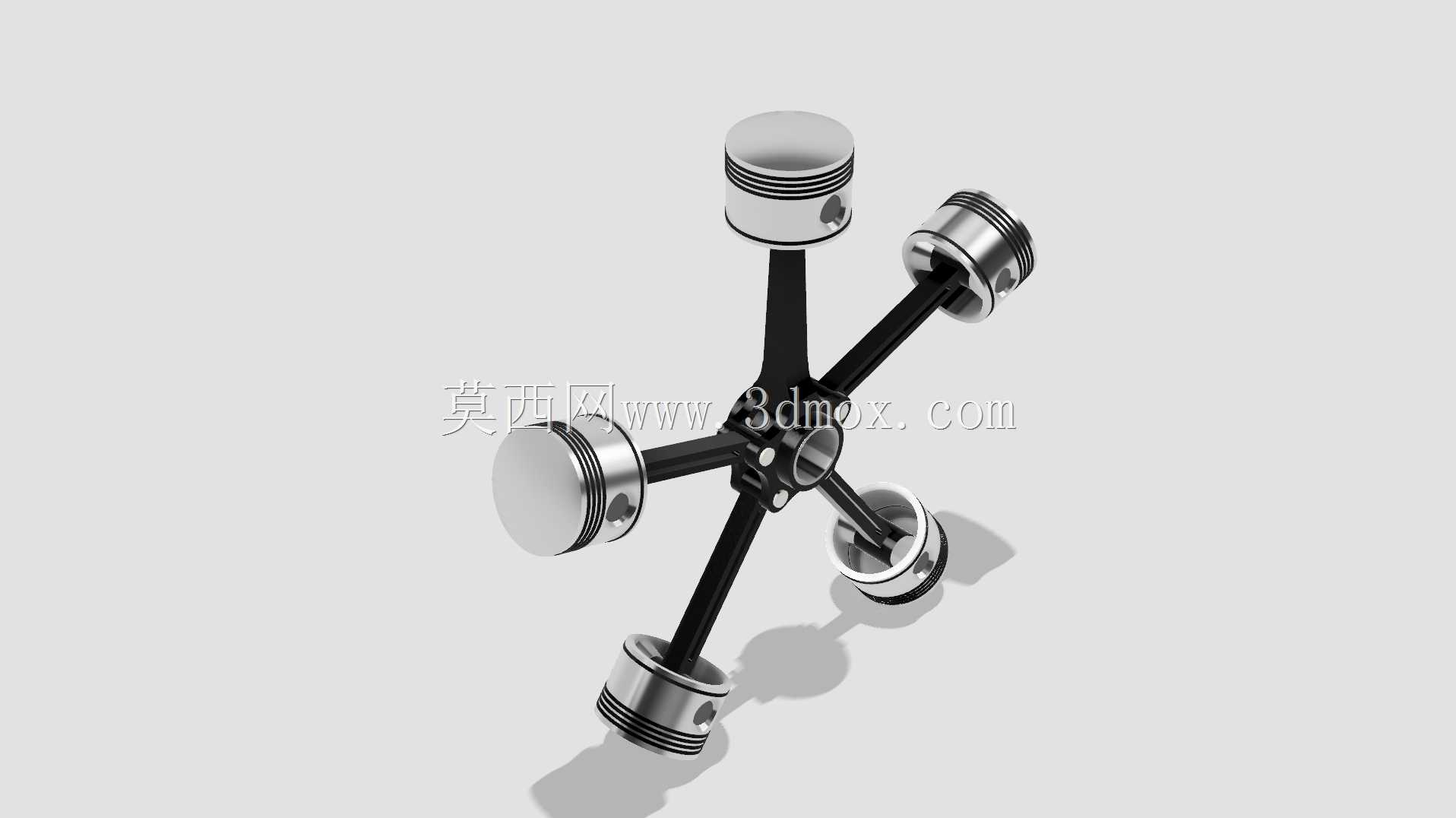

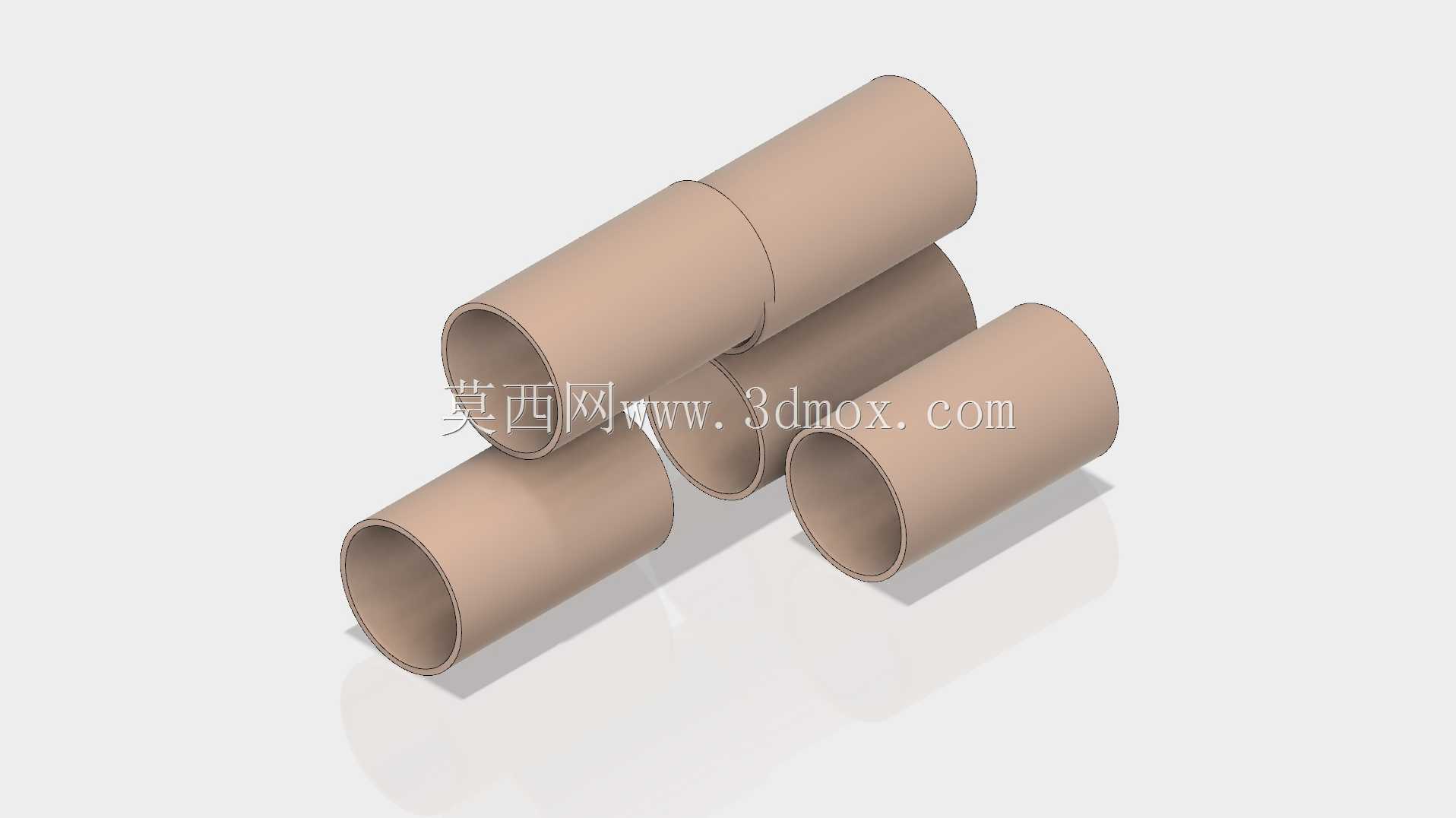

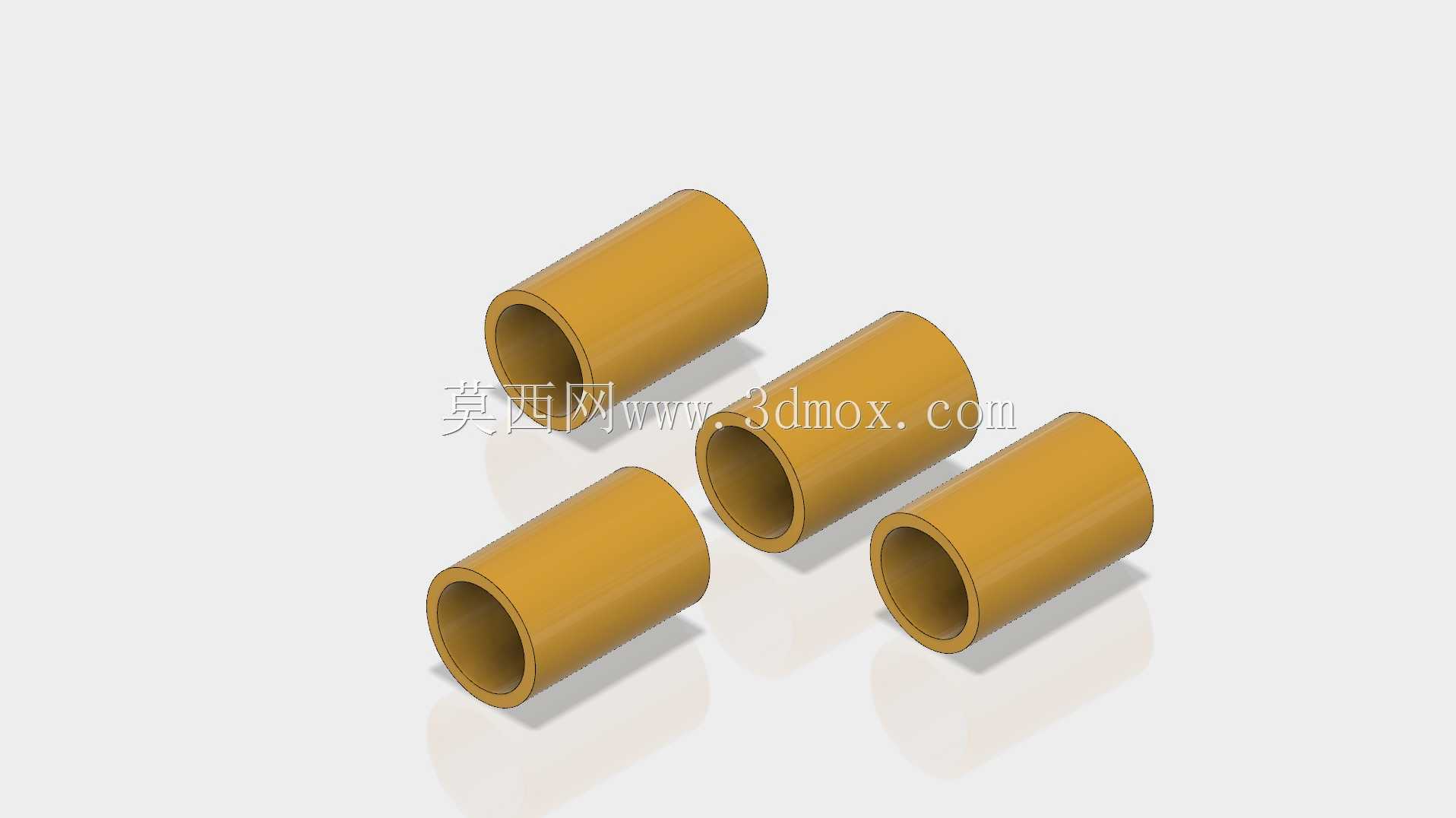

这类星型排布的五缸径向动力结构，早年广泛应用在轻型通航飞机、小型农用动力机械上，相比直列、V型排布的动力单元，它的曲轴长度更短，整机轴向尺寸可以压缩到很小的范围，对于安装空间局促、对径向尺寸容忍度更高的动力舱布局十分友好。从结构细节来看，五个活塞组件沿主杆中心呈放射状均匀分布，铰接杆通过配套的连杆衬套、连杆销与主杆完成铰接装配，每个活塞单元都配置了衬套、活塞销与活塞环组，主杆大端通过轴承与曲轴的曲柄销相连，动力输出时五个活塞交替完成进压爆排行程，带动曲柄做连续回转运动，输出的扭矩平顺性优于同缸数的直列结构，而且整机重量更轻，风冷散热条件更好，不需要布置复杂的水冷管路就能满足持续运转的散热需求。做结构设计的时候，首先要确认的是各缸的中心夹角精度，五缸结构的相邻缸夹角为72度，这个角度偏差会直接影响活塞行程的一致性，进而导致运转振动超标；其次要核算连杆铰接点的运动包络，避免各连杆在往复摆动过程中出现运动干涉，同时要给活塞往复运动预留足够的安全间隙，还要考虑主杆大端轴承的载荷分布，因为五个缸的爆发力都会通过连杆传递到同一个曲柄销上，轴承的载荷工况比多曲柄销的直列发动机更复杂，设计时需要针对性强化轴承的承载能力。安装边界方面，这类径向结构的安装法兰通常布置在机匣后端，中心与曲轴轴线重合，安装时需要保证动力输出轴与被驱动部件的同轴度，避免额外的径向载荷加速轴承磨损；整机的径向轮廓要和安装舱的内壁预留足够的散热间隙，尤其是风冷机型，缸体外壁的散热片不能被遮挡，否则会导致局部过热引发拉缸故障。日常做三维建模的时候，这类结构的运动仿真是重点，要逐个定义活塞与缸套的滑动副、连杆与活塞销的转动副、主杆与曲柄销的转动副，模拟全行程下的各部件运动轨迹，验证结构设计的合理性，避免实际加工装配后出现运动卡滞、部件碰撞的问题。
