传感器配套压紧式夹具装配结构

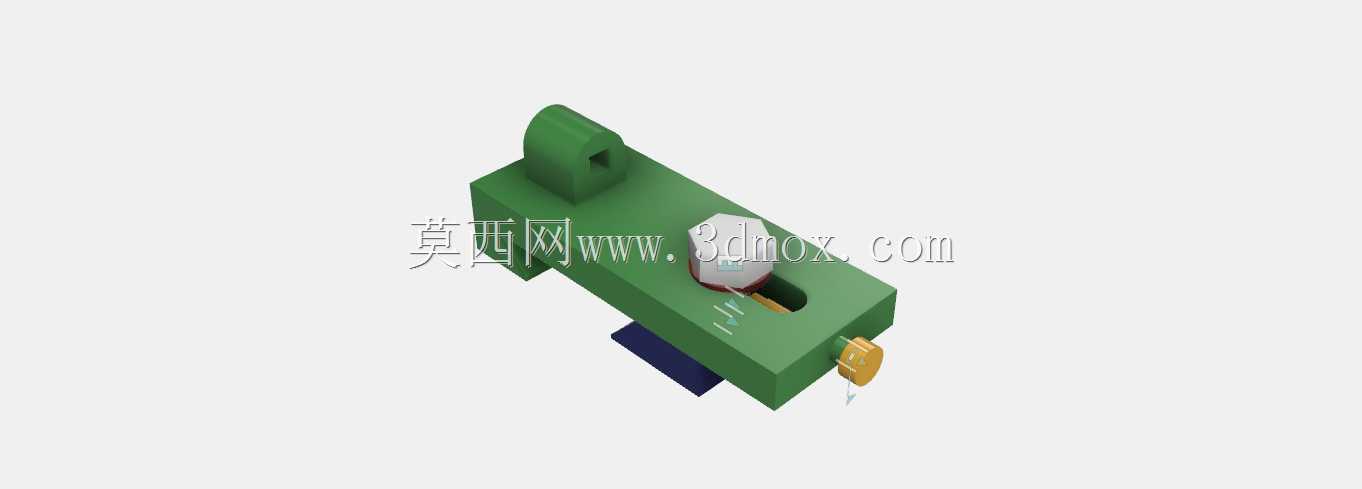

　　在自动化检测工位的传感器安装环节，这类小型压紧式夹具的应用场景十分明确，主要用于固定各类微型光电、接近类传感器，避免检测过程中传感器受设备振动、工件触碰产生位移，保障检测信号的稳定输出。从实际使用需求出发，该夹具的核心功能是通过侧方的锁紧旋钮配合内置的压紧块，实现传感器的快速装夹与拆卸，无需额外工具即可完成传感器的位置微调，适配产线频繁换型时的传感器位置调整需求。设计过程中优先考虑了安装边界的适配性，整体基座采用一体化块状结构，底部预留了标准安装孔位，可直接固定在型材支架或设备安装板上，整体外形紧凑，横向、纵向的安装占用空间控制在极小范围内，不会对周边的工件输送、其他检测组件的排布造成干涉。结构设计上，

　　基座主体开设了适配传感器外形的安装槽，槽体一侧设置弹性压紧组件，旋钮旋紧时通过斜面传动推动压块贴合传感器外壳，既保证装夹的稳固性，又不会因压紧力过大损伤传感器的塑料外壳；基座上方的凸耳结构预留了辅助安装孔，可根据现场需求加装防护挡板或信号放大器的固定支架，拓展使用场景。实际装配时需要注意，压紧块的行程预留了足够的调节余量，可适配同系列不同外形尺寸的微型传感器，安装槽的内壁做了微小的倒角处理，方便传感器快速插入对位，避免装配时卡滞。这类夹具的结构没有冗余设计，所有部件都服务于快速装夹、稳定固定的核心需求，在小型自动化设备的检测工位、实验室测试台架的传感器固定场景中都能适配，建模时对各部件的配合公差做了合理预留，装配后各活动部件动作顺畅，无卡滞、松动的问题，完全满足工业现场的长期使用要求。
