法兰连接式止回阀主体结构设计

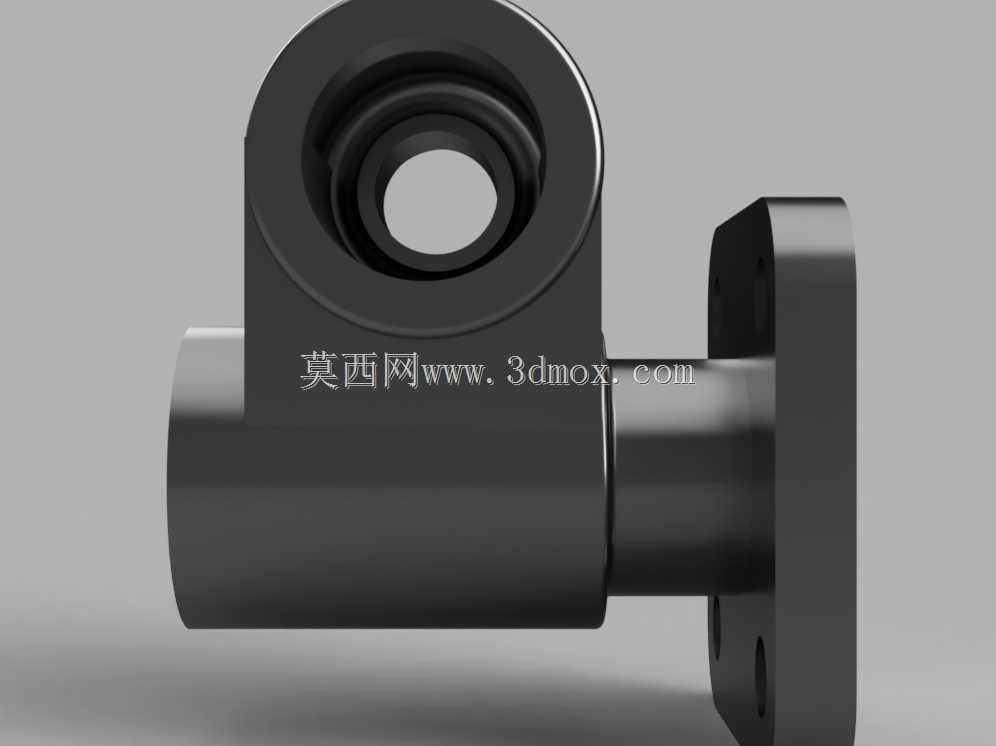

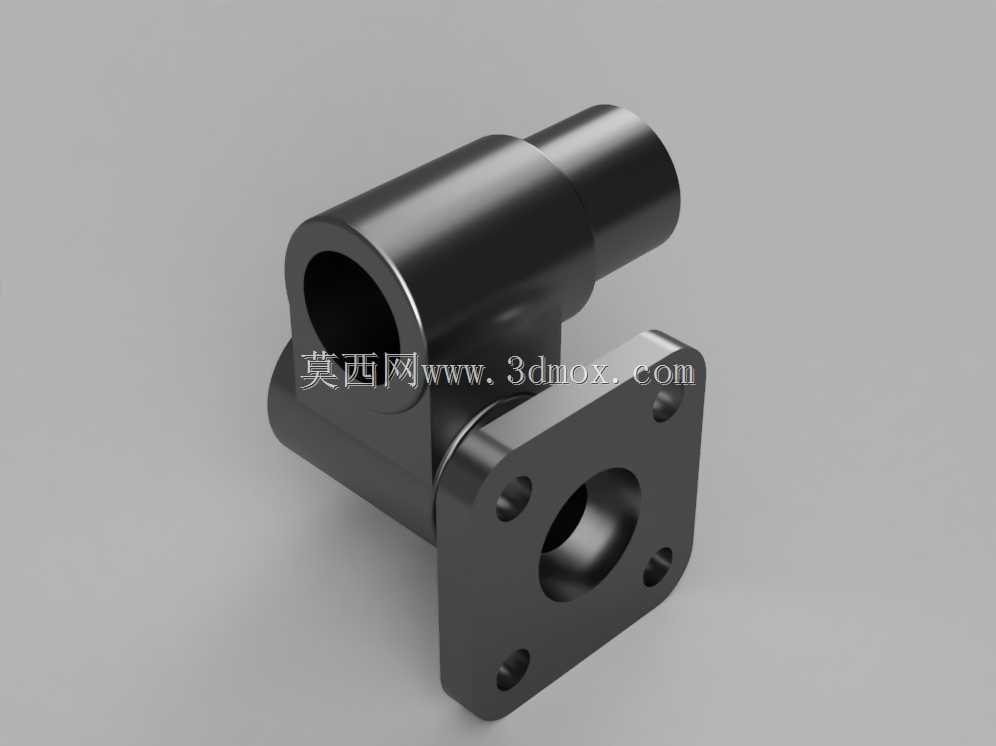

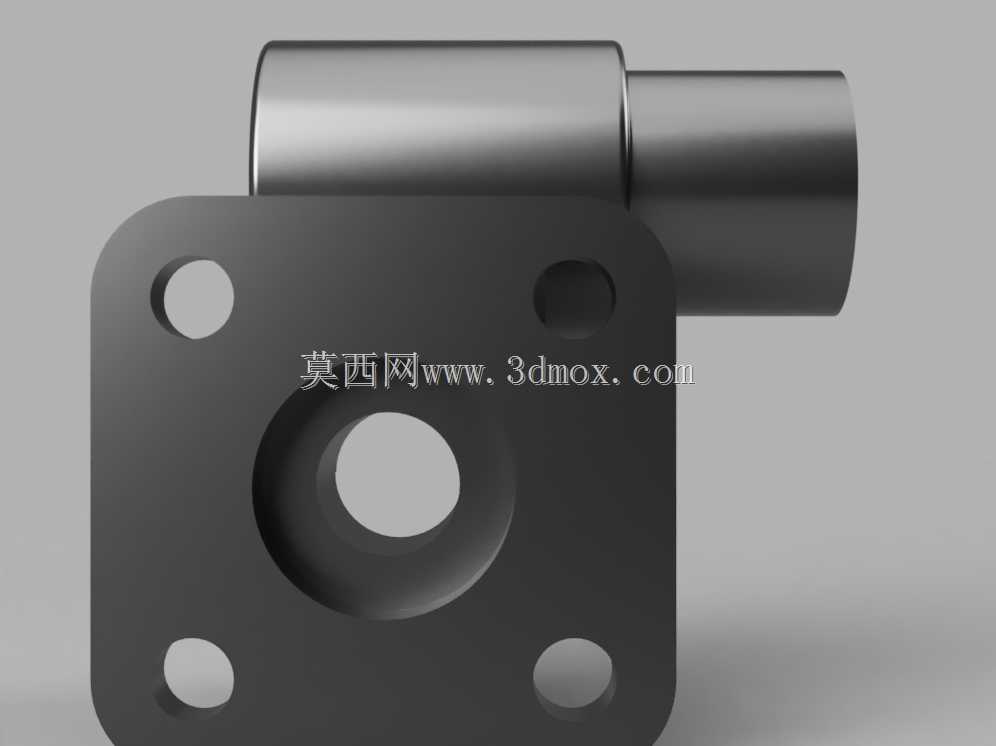

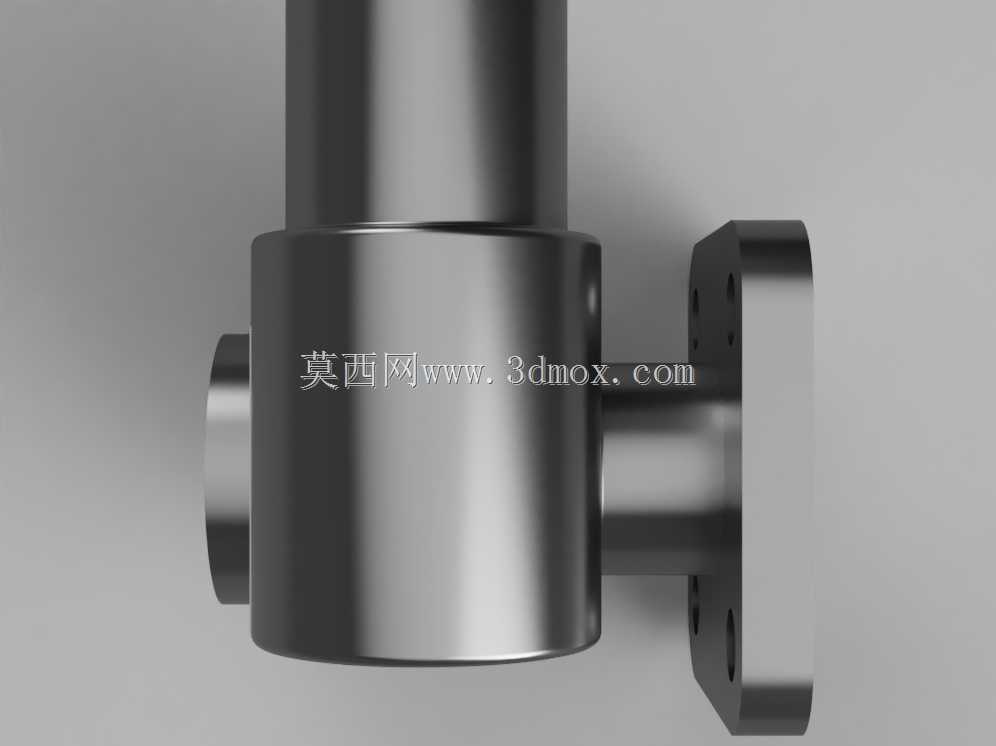

　　在工业流体输送管路系统中，止回阀是避免介质反向倒流、保护上游泵组与精密仪表的核心阀件，本次呈现的主体结构，针对中低压洁净流体工况做了适配优化。从实际安装场景来看，该阀体采用侧方法兰对接、上下通径流道的布局，法兰端预留的螺栓孔位匹配常规PN16压力等级的管路连接标准，安装时可直接与同规格管路法兰配对，无需额外加工转接结构，能有效缩减现场装配的工时成本。流道部分做了圆弧过渡处理，没有突兀的直角折角，介质流经时的局部阻力损失更小，可降低管路系统的整体能耗，同时减少流道内的介质滞留死角，适配净水、轻度腐蚀性化工介质、压缩空气等多种输送场景。设计阶段优先考虑了主体的结构强度与加工便利性，阀体主体采用等壁厚回转体加侧方法兰座的结构，

　　壁厚取值兼顾了承压能力与材料成本，常规铸造或棒料机加工都能实现成型，不需要复杂的专用工装。上下直通的流道轴线与侧方法兰的密封面垂直度有严格公差要求，能保证内部阀芯装配后，密封面贴合均匀，不会出现偏磨导致的内漏问题。从安装边界来看，主体的轴向长度、法兰外圆尺寸都控制在常规同通径止回阀的安装尺寸范围内，可直接替换老旧管路中同规格的失效阀体，不需要调整现有管路的支撑间距与对接位置。日常运维时，主体的外露密封面都做了平面度处理，更换密封垫片时不需要额外修磨密封面，能大幅缩短停机检修的时间。结构上没有多余的外置凸台与冗余结构，外表面规整，做防腐喷涂时不容易出现积液漏涂的问题，适合在潮湿、有轻度腐蚀的车间管路环境中长期使用。

　　流道内部的阀芯安装定位槽与主体一体成型，装配时不需要额外加装定位衬套，减少了装配环节的累计误差，能保证阀芯启闭动作的同轴度，避免卡滞故障，在泵出口、仪表前端等需要防止介质倒流的工位，该结构的主体能稳定承载内部阀芯的动作冲击，长期运行不会出现主体变形导致的密封失效问题。
